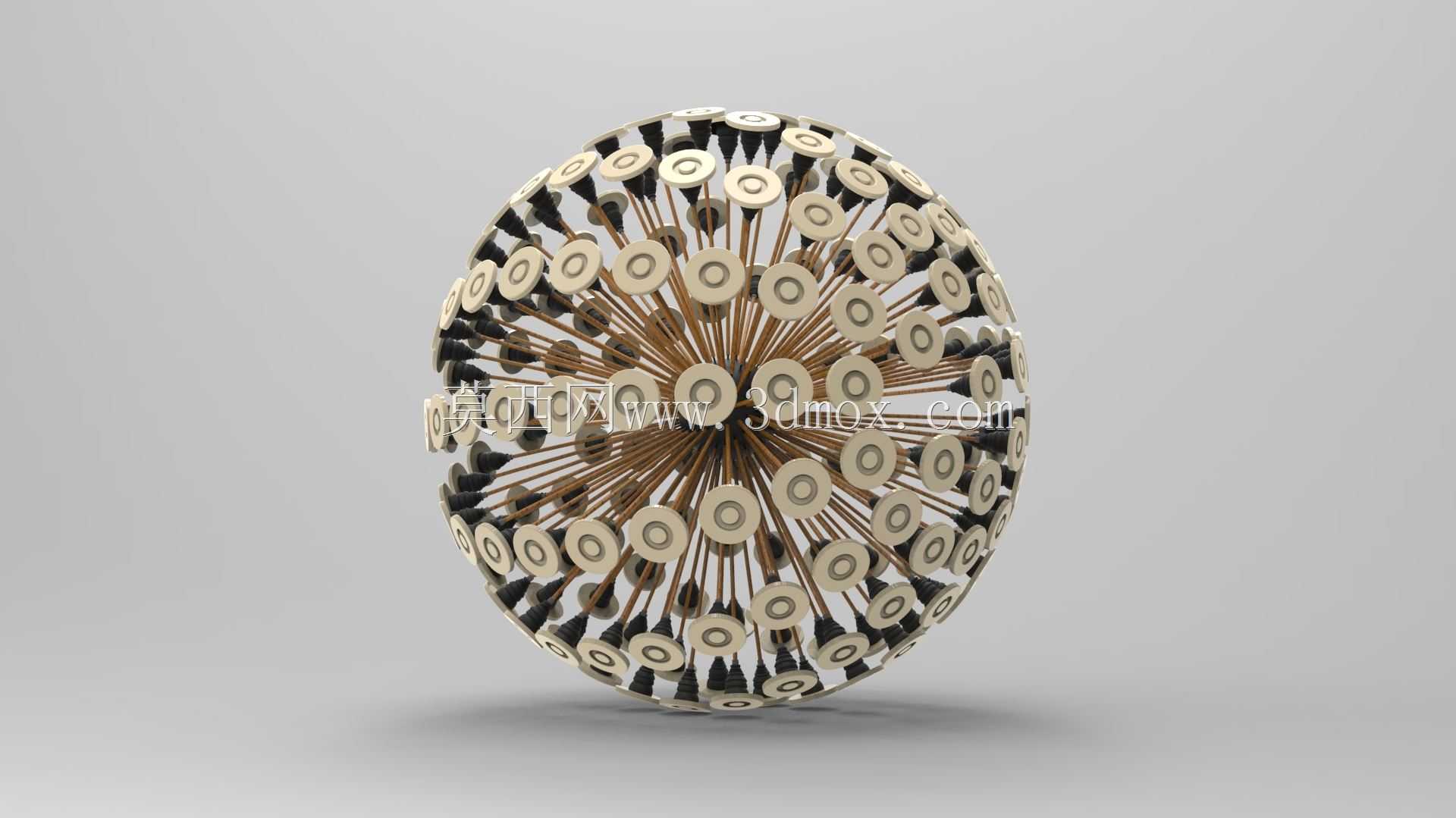

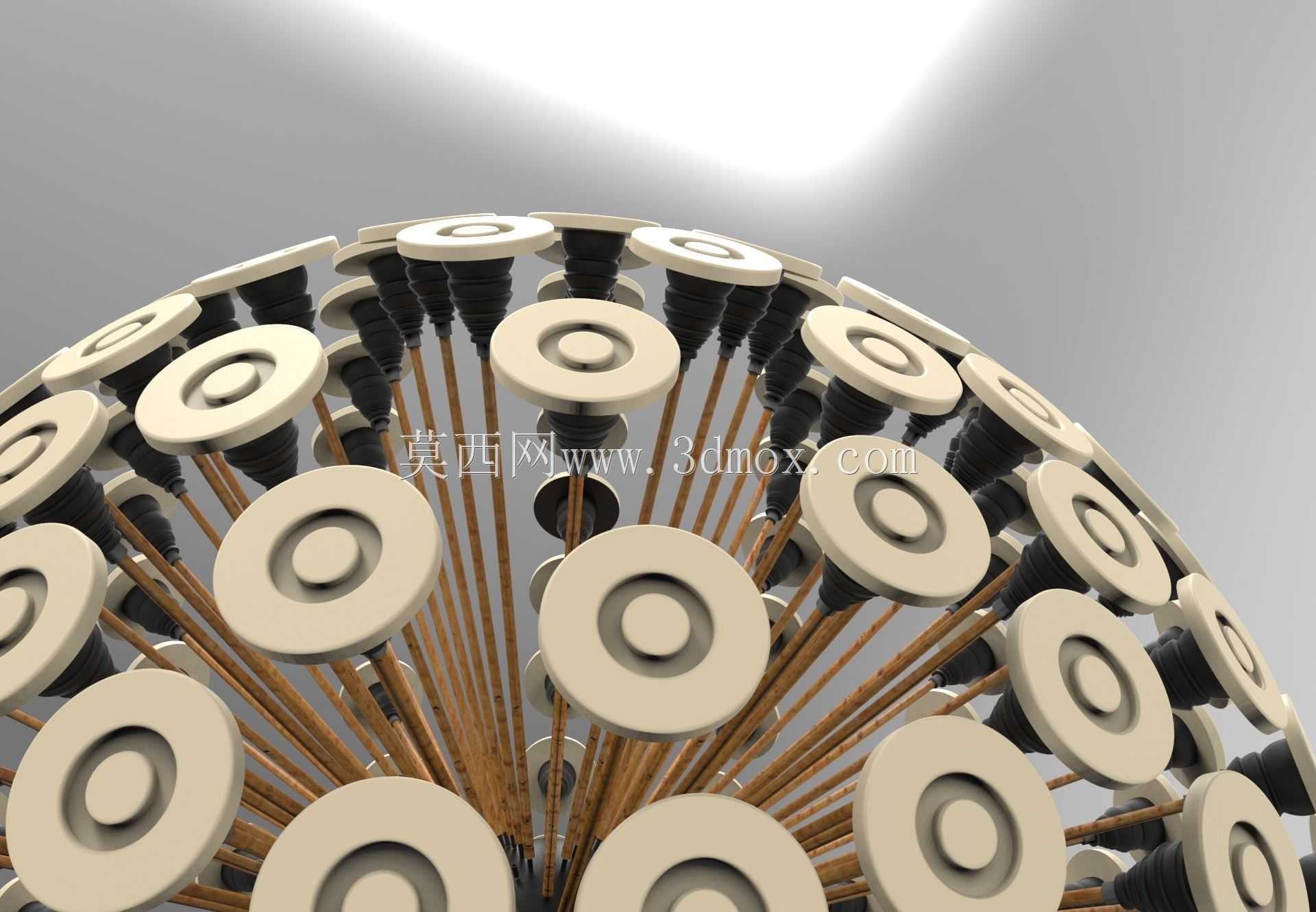

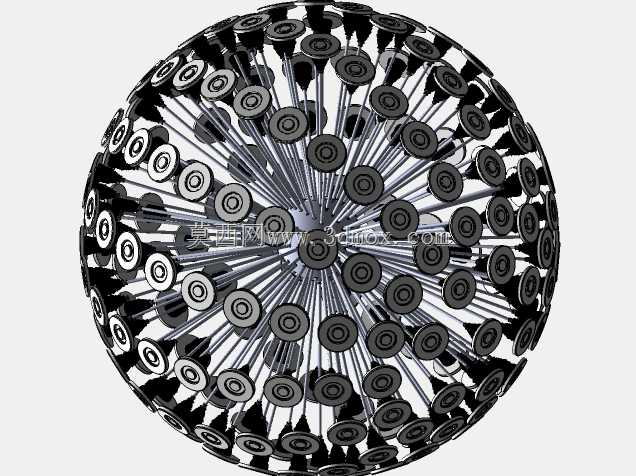

地雷卡丰引信结构三维设计模型

　　该结构为地雷配套的起爆引信组件，核心应用场景为地雷布设后的触发起爆环节，在实际作战场景中，当地雷布设区域出现目标触发条件时，该组件承担引爆炸药的核心功能，单次触发动作可完成3至4枚地雷的同步起爆，触发过程中组件的支撑腿结构会发生预设形变，完成击发动作的能量传递。从结构设计逻辑来看，整体采用半球形阵列布局，所有击发单元沿半球形基座径向均匀排布，每个单元由顶部触发圆盘、弹性缓冲垫、传动杆、击发基座四个核心部分组成，触发圆盘采用米白色硬质工程塑料材质，直径统一为28mm，厚度3mm，边缘做R2圆角处理，避免布设过程中剐蹭异物造成误触发；弹性缓冲垫为黑色丁腈橡胶材质，厚度5mm，邵氏硬度65HA，既可以抵消日常布设过程中的轻微外力扰动，

　　又能保证目标触发时的力传递无滞后；传动杆采用高强度铝合金材质，杆径3mm，长度根据阵列位置不同在120mm至180mm区间渐变，保证所有触发圆盘的外轮廓共同构成直径420mm的完整半球形触发面，无触发死角；击发基座统一固定在中心合金底座上，底座直径120mm，厚度15mm，每个击发基座的击针行程统一为2.5mm，触发力阈值设置为120N，低于该数值时缓冲垫会吸收外力，不会触发击针动作，高于该阈值时传动杆推动击针位移，完成起爆药的击发。从安装边界来看，该组件底部设置有标准M12螺纹接口，可适配绝大多数常规防步兵地雷的引信安装位，安装时仅需将组件底部螺纹与地雷引信仓对齐旋紧，扭矩控制在15N·m即可完成装配，无需额外调整；

　　组件整体高度220mm，最大外径420mm，布设时需保证半球形触发面朝上，周围100mm范围内无硬质遮挡物，避免影响触发灵敏度。在结构细节处理上，所有传动杆与基座的连接位置都设置有聚四氟乙烯导向套，导向套壁厚1mm，长度8mm，可减少传动杆往复动作的摩擦阻力，同时避免泥沙进入击发仓造成卡滞；每个触发圆盘与传动杆的连接位置采用卡簧固定，可在触发圆盘受到过大侧向力时发生脱落，避免单一部件卡滞影响整个组件的触发可靠性；中心底座内部设置有同步传火通道，通道直径4mm，当任意一个击发单元完成击发后，火焰会通过同步通道传递到所有连接的地雷起爆药室，实现多雷同步起爆，避免单雷起爆后其余地雷被冲击波掀翻失效。从实际使用的工况适配来看，

　　该结构可在-40℃至55℃的环境温度下正常工作，橡胶缓冲垫在低温环境下的硬度变化不超过10HA，保证低温环境下触发力阈值偏差不超过15%；所有金属部件表面都做了硬质阳极氧化处理，盐雾测试时长可达720小时，满足野外长期布设的防锈需求；组件整体重量控制在1.2kg以内，单人即可完成携带与布设操作，布设单组组件的时间不超过30秒，适配快速布雷的作业需求。在建模过程中，所有部件的配合公差都按照IT7级精度设置，传动杆与导向套的间隙控制在0.05mm至0.1mm之间，既保证动作顺畅，又避免间隙过大进沙卡滞；触发圆盘的平面度公差控制在0.1mm以内，保证外力作用时受力均匀，不会出现偏载卡滞的情况；所有螺纹连接位置都设置有防松胶槽，装配时涂覆厌氧胶即可避免长期布设过程中螺纹松动脱落。
