台扇扇体部件注塑成型模具结构设计

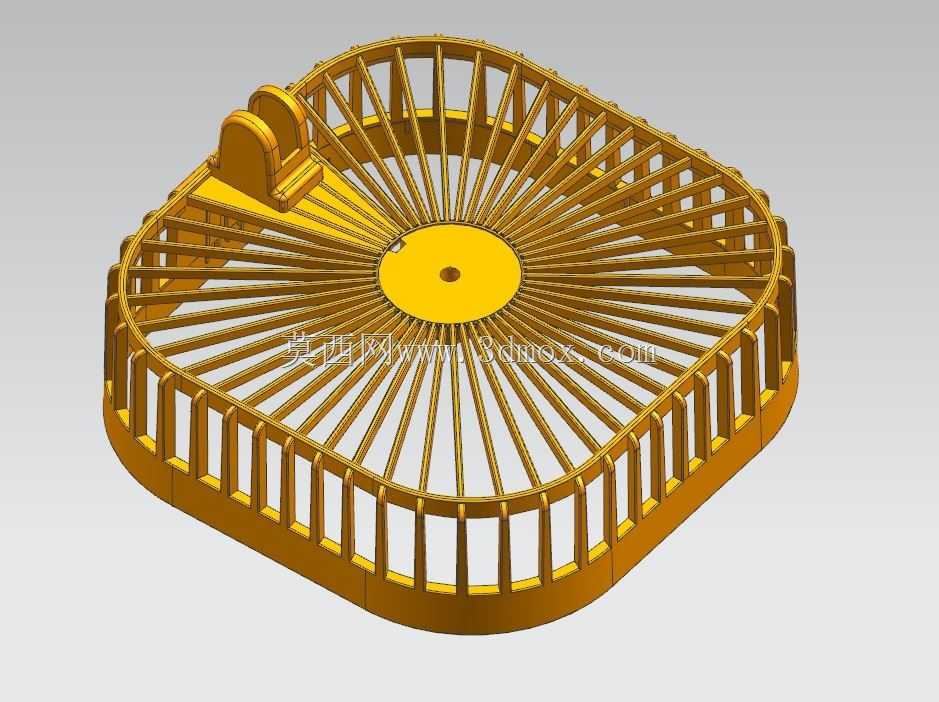

　　这套模具针对台扇的扇体核心塑料部件开发，对应家用台扇、工业落地扇的出风栅格配套结构件成型需求，这类带密集放射状筋位的塑件，是风扇类产品中对成型精度、外观一致性要求较高的部件，直接影响出风均匀度与整机装配契合度。日常家电生产场景中，这类塑件的成型缺陷会直接导致整机组装时出现缝隙不均、栅格错位、动平衡偏差等问题，因此模具结构设计需要围绕塑件的结构特性做针对性布局。

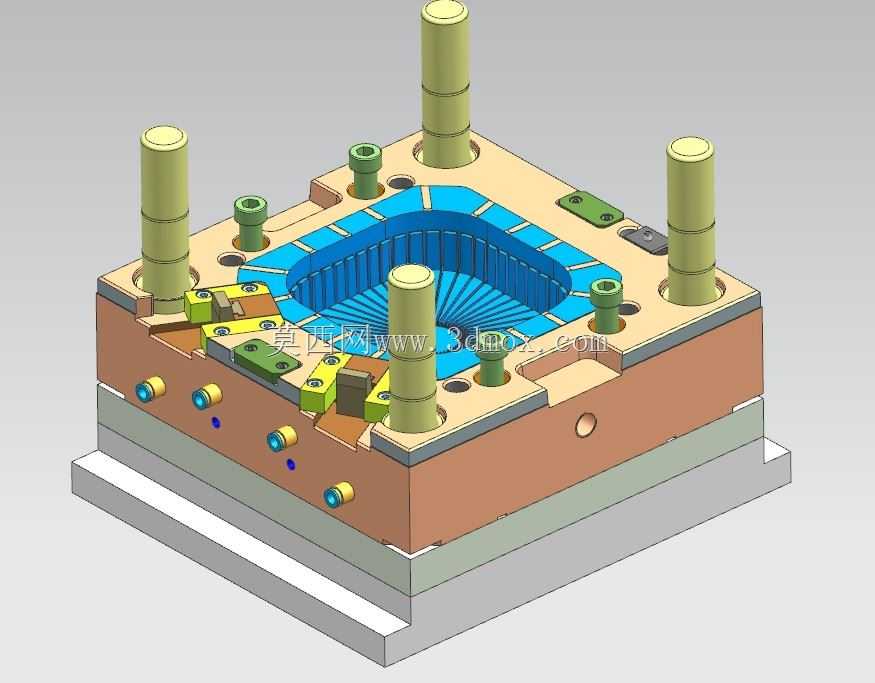

　　从模具整体结构来看，采用了标准的两板模模架结构，导柱采用四角均匀分布的布局，四根大直径导柱承担合模时的主要导向定位作用，导柱长度超出型腔面足够安全距离，避免合模过程中出现型腔碰擦损伤；小直径导套配套设置在型腔周边，对应细小镶件的合模定位，保证密集筋位处的合模精度，避免出现飞边、错位问题。冷却水路采用环绕型腔的分层布局，在型腔镶件周边均匀布置水嘴，水路距离型腔壁的距离控制在合理范围，保证成型过程中型腔各区域温度均匀，减少塑件因冷却不均产生的翘曲变形，尤其是放射状筋位密集区域，特意加密了冷却点位，避免筋位处积热导致的收缩痕、变形问题。

　　浇注系统的设计结合塑件的环形结构特点，采用多点进胶的方式，进胶点均匀分布在塑件的非外观面区域，避免进胶痕迹残留在外观面影响产品质感，同时保证熔融塑料能够快速均匀填充到整个型腔，尤其是细长的放射筋位末端，避免出现缺胶、短射问题。顶出结构结合塑件的结构形态，采用顶块与顶针组合的顶出方式，在塑件的实体边框位置布置顶块，提供均匀的顶出力，在筋位密集区域配套布置细小顶针，避免顶出过程中塑件出现顶白、变形、顶穿等缺陷，顶出行程经过精确核算，保证塑件能够完全脱离型腔，同时不会出现顶出行程过大导致的塑件跌落损伤问题。

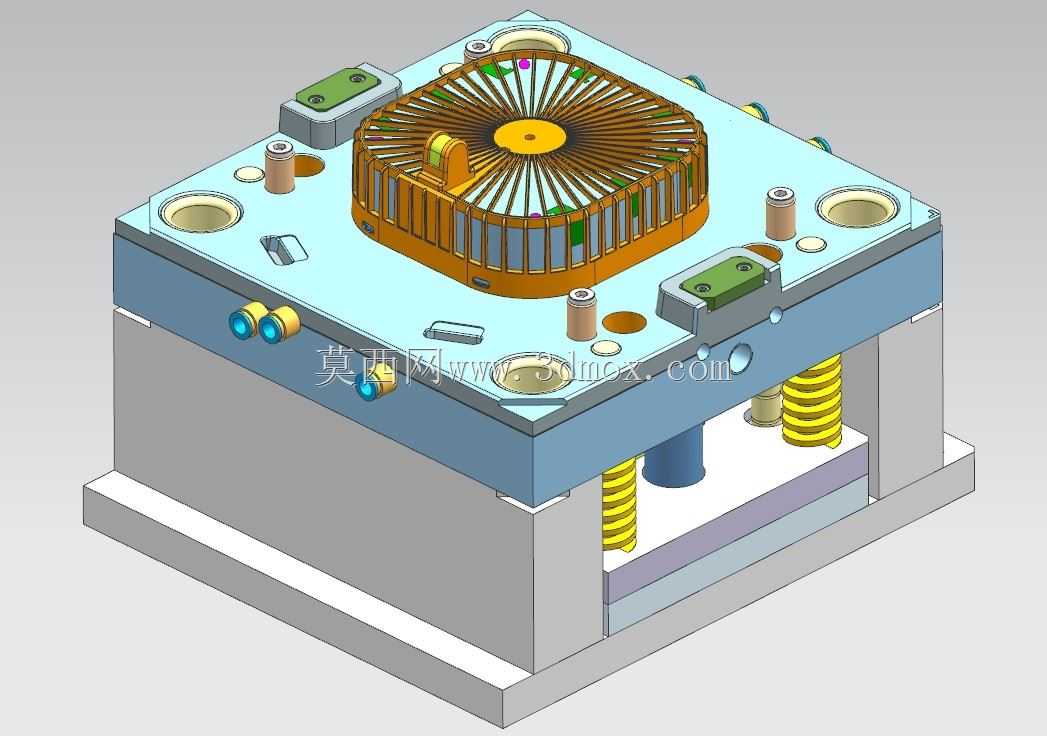

　　模具的成型镶件采用分体式加工设计，将放射状筋位对应的成型部分拆分为独立镶件，一方面降低整体加工难度，保证细长筋位的加工精度，另一方面在后续生产维护中，若出现局部镶件磨损、损坏，可以单独更换对应镶件，降低模具维护成本。排气槽开设在型腔的末端以及筋位的汇聚位置，深度控制在塑料溢边值以内，保证填充过程中型腔内的空气能够顺利排出，避免出现困气导致的烧焦、缺胶、气泡等成型缺陷。

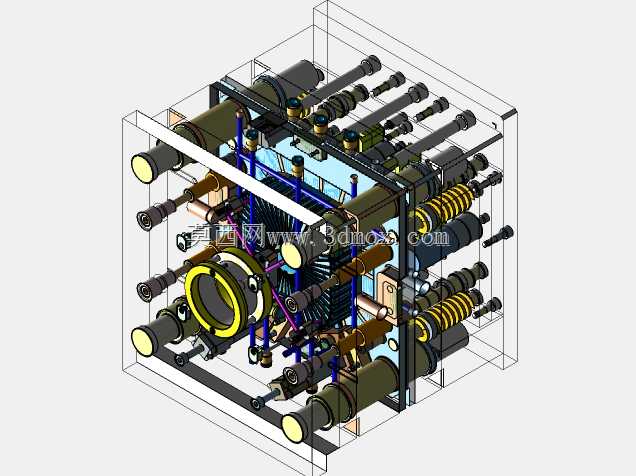

　　安装边界方面，模具的整体外形尺寸适配常用的200吨级卧式注塑机安装规格，模架的定位圈、浇口套尺寸符合对应注塑机的接口标准，锁模孔的位置、尺寸匹配注塑机的模板安装孔位，模具的开模行程、顶出行程都在对应注塑机的参数范围内，不需要额外改装即可直接上机生产。模具的总厚度满足注塑机的最小模厚要求，配套的拉杆避空位尺寸足够，吊装孔的位置、承重符合模具整体重量的吊装需求，方便生产过程中的模具吊装、拆装作业。

　　实际生产过程中，这套模具能够稳定成型符合尺寸公差要求的台扇栅格部件，成型后的塑件栅格间距均匀，平面度控制在合理范围内，能够直接与台扇的前后壳体、风叶组件完成装配，不需要额外的二次修配作业，有效提升台扇整机组装的生产效率，减少成型后的不良品率。针对这类带密集细长筋位的环形家电塑件，这套模具的结构设计思路也具备一定的通用性，可通过更换成型镶件适配不同尺寸、不同筋位布局的同类风扇栅格部件生产，降低同系列产品的模具开发成本。
