便携式手持电动鼓风机外观结构设计

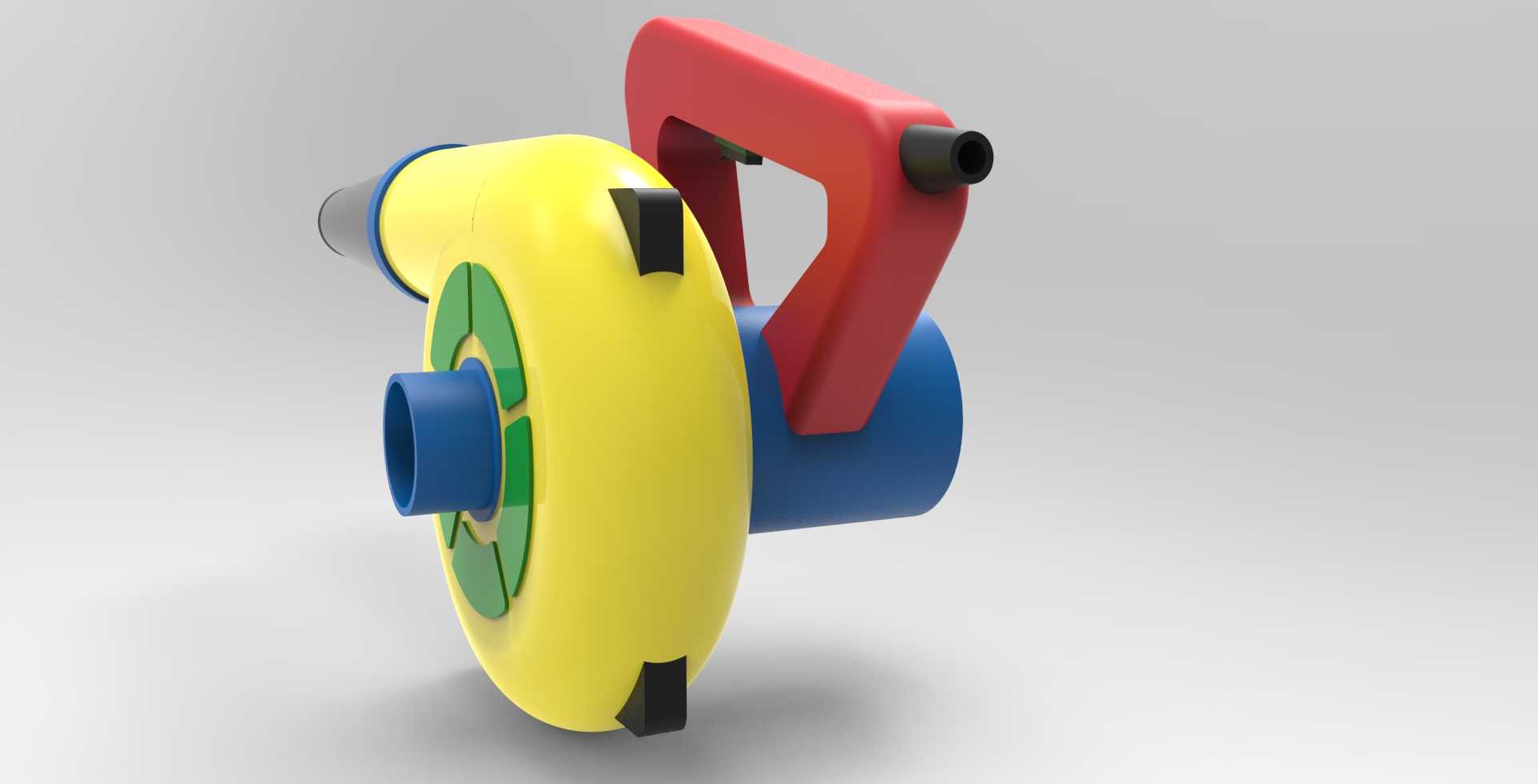

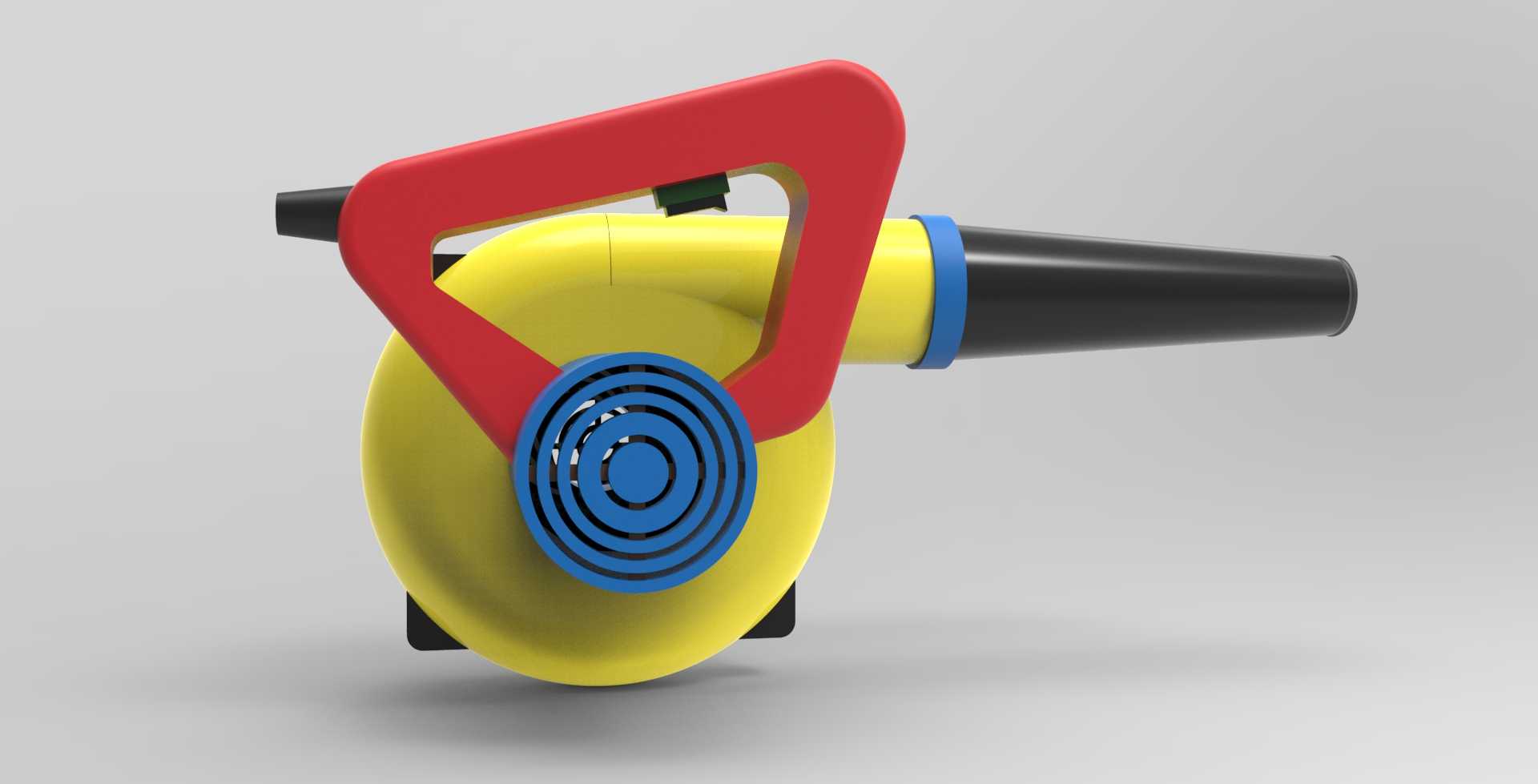

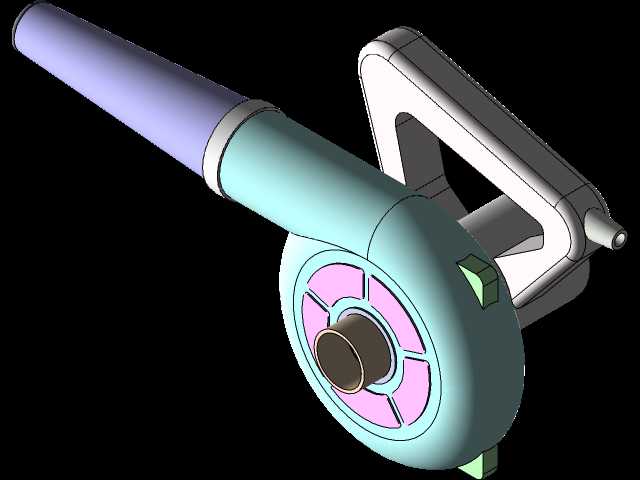

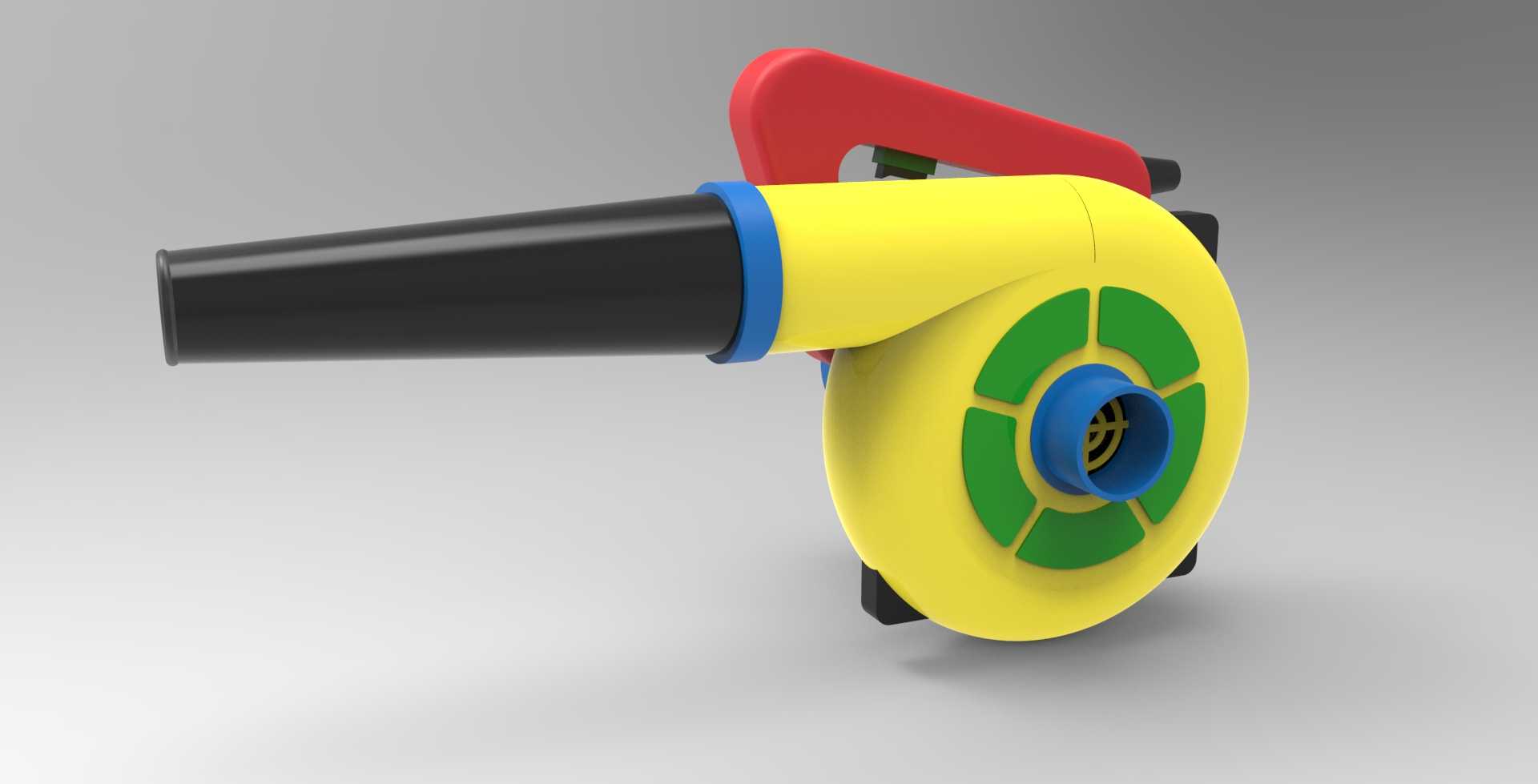

这款手持电动鼓风机是面向多场景清洁、吹扫作业开发的小型动力工具，其应用场景覆盖工业生产车间工位碎屑清理、设备表面积尘吹扫、家装作业后墙面浮尘清理、户外落叶归集、电子设备拆机清灰等多个领域，能够替代传统毛刷、皮老虎等清洁工具，凭借持续稳定的高速气流大幅提升清洁作业效率。设备核心用途是通过电力驱动内部风轮产生高速定向气流，完成各类场景下的浮尘、碎屑、积水的吹扫清理作业，相比气源依赖型的气动吹风工具，这款电动鼓风机无需外接压缩气源，仅需接入常规市电即可作业，使用场景不受气源管路限制，便携性更强，适配零散、移动性强的作业需求。在功能特性设计上，这款鼓风机采用离心式风轮结构，气流从机身侧部的进风网罩进入风腔，经过风轮加速后从前端锥形出风口集中喷出，锥形出风口的渐缩结构能够进一步提升出口风速，保证气流具备足够的吹扫力度；机身侧部的环形进风网罩采用同心圆格栅结构，在保证进风面积充足的同时，能够阻挡大尺寸杂物进入风腔，避免内部风轮被异物卡滞损坏，网罩的格栅间隙经过反复测算，既不会因间隙过小导致进风阻力增大影响风量，也不会因间隙过大失去防护作用。产品设计思路始终围绕手持作业的人机工程需求展开，顶部的D型握持手柄采用大弧度曲面设计，握持时手掌能够完全贴合手柄曲面，受力均匀，长时间握持作业不易产生疲劳感；手柄与机身主体的连接位置做了加厚过渡处理，能够承受作业过程中产生的振动，避免结构连接处出现应力断裂；机身主体采用圆润的蜗壳造型，既符合离心风机的气流流道设计要求，又能避免尖锐棱角在作业过程中磕碰周边物件或划伤操作人员；出风口位置设置的蓝色环形挡圈，既可以作为不同规格加长风嘴的安装定位结构，也能在视觉上形成色彩区分，提升产品的外观辨识度。在外形尺寸与安装边界设计上，这款鼓风机整体结构紧凑，机身主体的蜗壳直径适配成年人单手握持的尺寸范围，前端出风口长度经过优化，既保证气流有足够的整流距离，又不会因长度过大导致整机重心前倾，影响握持平衡；整机的重心落在手柄握持区域的正下方，作业时手腕无需额外施加平衡力，能够有效降低长时间作业的手腕负荷；机身底部设置的小型支撑脚垫，能够让设备在临时放置时保持稳定直立，不会随意滚动倾倒，适配车间工位临时放置的使用需求；各部件的安装拼接位置均采用隐藏式接缝设计，既能够避免作业过程中灰尘进入机身内部，也让整机外观更加简洁流畅。
