自行车传动系统链轮结构设计

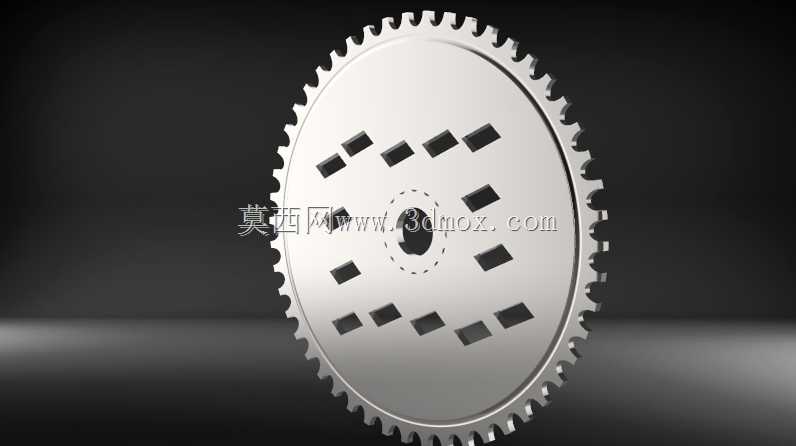

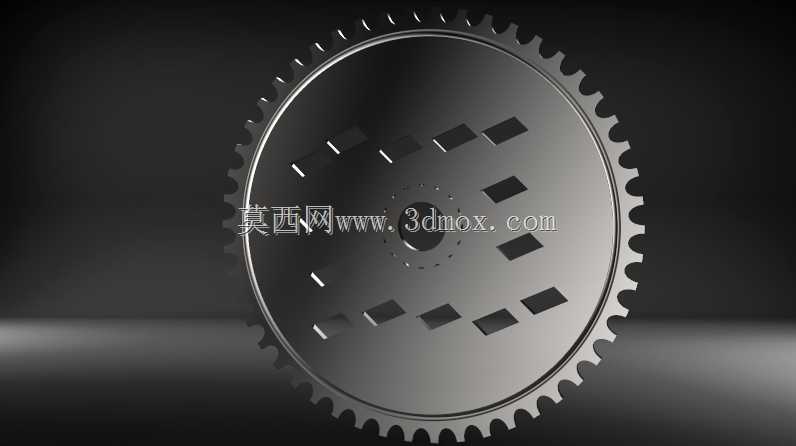

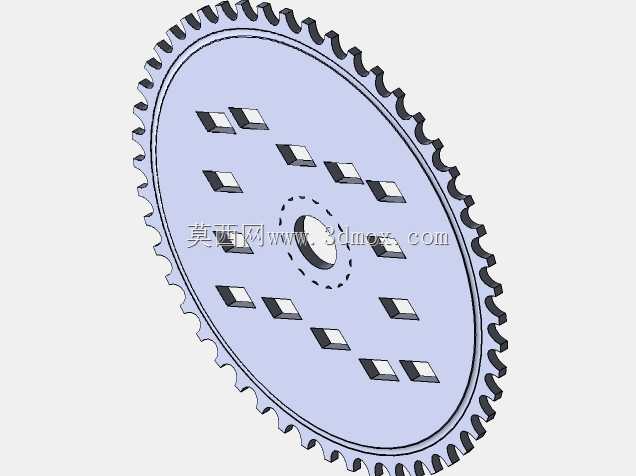

　　日常通勤、运动骑行场景下的自行车传动系统中，链轮是直接承接脚踏扭力、通过链条将动力传递至后轮飞轮的核心承载零件，其结构合理性直接决定骑行过程的力传递效率、换挡流畅度以及长期使用的耐磨寿命。这款链轮的设计首先围绕骑行过程中的受力特性展开，脚踏输入的扭力会通过曲柄传递到链轮安装位，齿圈部分需要和链条滚子稳定啮合，既要保证啮合过程中无跳齿、卡滞问题，也要降低啮合过程中的冲击噪音。从结构上看，链轮整体采用盘式结构，外圈均匀分布符合标准链距的啮合齿形，齿形轮廓经过修形处理，能适配常规规格的自行车传动链条，啮合时齿面和链条滚子的接触面积均匀，避免局部应力集中导致的齿面过早磨损。盘体上开设的多组矩形减重孔，并非单纯为了视觉效果，

　　而是在保证盘体整体刚性、满足扭力传递强度要求的前提下，尽可能去除非承载区域的材料，降低链轮自身的转动惯量，让骑行起步、加速过程中更轻快，同时减重孔的排布对称均匀，能保证链轮高速转动时的动平衡，避免转动过程中出现偏摆、震动的问题。链轮中心位置设置了和曲柄配合的安装定位结构，定位孔周边的实体区域做了加厚处理，因为这个区域是扭力传递的核心受力区，加厚设计可以提升安装位的抗挤压、抗扭转强度，避免长期大扭力踩踏下出现安装孔变形、链轮和曲柄配合松动的问题。安装边界方面，这款链轮的齿顶圆直径、安装孔位尺寸都匹配常规民用及运动自行车的曲柄安装标准，替换安装时不需要额外改动曲柄结构，和对应速别的飞轮、链条配合时，齿距公差控制在合理范围内，

　　能保证不同档位下链条和链轮的啮合贴合度。设计过程中需要重点考虑几个工程细节：首先是齿形的参数匹配，链轮的齿距、齿沟圆弧半径、齿顶圆弧参数都要和配套链条的滚子直径、节距完全适配，否则会出现啮合卡滞、跳齿的问题，甚至会加速链条的磨损；其次是盘体的刚性平衡，如果一味追求减重而过度削减盘体材料厚度，大扭力踩踏时盘体会出现形变，导致齿面和链条啮合错位，不仅力传递效率下降，还可能出现掉链的问题；另外是减重孔的排布，必须保证沿圆周方向的质量分布均匀，否则链轮转动时的离心力不平衡，会带动曲柄、中轴出现震动，不仅影响骑行手感，长期使用还会加速中轴轴承的磨损。实际使用场景中，这类链轮既要应对日常通勤时的持续低负载转动，

　　也要承受运动骑行时突然发力的大扭力冲击，所以齿面的受力分布、盘体的应力扩散路径都在建模时做了对应的结构优化，从中心安装位到外圈齿部的材料厚度过渡平缓，避免出现应力集中的直角结构，让踩踏扭力可以均匀扩散到整个盘体，再传递到每一个和链条啮合的轮齿上。和传统无减重孔的实心链轮相比，这款结构的链轮在同等强度下重量更低，转动惯量更小，骑行过程中腿部的发力损耗更小，同时对称排布的减重孔也方便日常维护时清理附着在链轮上的泥沙、油污，减少杂物卡入齿缝导致的啮合磨损。
