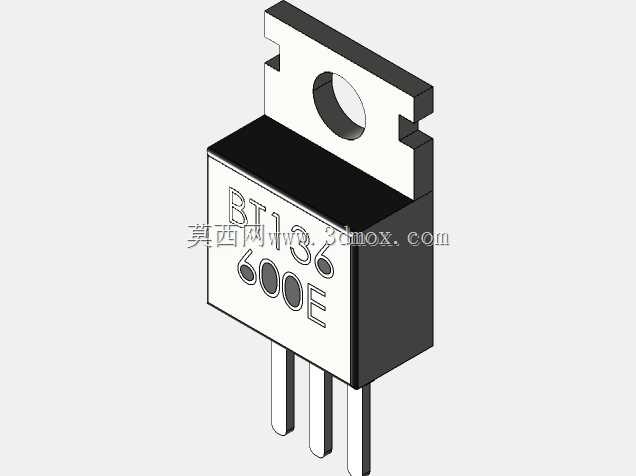

BT136-600E型TO-220封装双向可控硅三维结构

　　在交流调压、固态继电器、电机软启动、灯光调光、家电温控这类需要对交流电进行通断或相位控制的电路场景里，双向可控硅是核心的功率开关器件，这款BT136-600E规格的元件采用行业通用的TO-220直插封装，是中小功率交流控制场景里应用极广的一款器件。做三维结构建模的时候，首先要还原的就是TO-220封装的安装适配性——顶部带圆孔的散热固定片是整个器件的安装基准，这个圆孔的尺寸、与塑封本体的相对位置、引脚的间距与伸出长度，都直接决定了元件能不能顺利插装到PCB对应焊盘、能不能和配套的散热片完成锁附固定，建模时所有配合尺寸都严格按照器件实际量产规格做公差适配，避免出现结构干涉、插装不到位的问题。

　　塑封本体部分的建模还原了器件表面的丝印标识区域，三个引脚的截面尺寸、引脚间距、引脚伸出塑封本体的长度都和实际器件一致，引脚的折弯角度也做了写实还原，方便结构工程师在做PCB布局、整机结构排布的时候，直接调用模型做空间校验，提前规避引脚和周边元件碰接、散热片安装空间不足的问题。从实际使用的角度来说，这款双向可控硅可以在交流回路里实现双向导通控制，不需要额外区分交流输入的极性，相比单向晶闸管更适合民用交流供电场景的控制需求，TO-220封装的散热片结构可以让器件在额定电流工作时，通过附加散热片把结温控制在允许范围内，建模时特意保留了散热片与塑封本体之间的装配间隙特征，方便工程师做散热结构设计时参考。建模过程中没有做多余的简化，

　　散热片上的安装孔倒角、塑封本体的脱模斜度、引脚根部的塑封包裹特征都做了还原，这些细节在做整机装配干涉检查的时候非常关键——很多时候装配问题就出在这些容易被忽略的小特征上，比如引脚根部的塑封凸起如果没做出来，可能会导致模型里PCB和元件的装配间隙计算错误，实际焊接时出现元件浮高的问题。在做设备结构设计的时候，这类功率器件的排布位置既要考虑到PCB走线的便利性，也要考虑散热风道的走向，还要和周边的敏感信号元件保持足够的安全距离，精准的三维模型可以让工程师在设计阶段就完成空间排布的校验，不需要等到打样之后才发现元件装不下、散热空间不够这类低级问题。这款模型的外形尺寸完全匹配量产器件的实际规格，安装边界清晰，三个引脚的位置坐标、

　　散热安装孔的中心距、器件整体的高度与宽度都可以直接作为结构设计的参考依据，不管是做家电控制板、工业调压模块还是小型固态继电器的结构设计，都可以直接调用这个模型完成布局校验，减少反复核对器件规格书的时间，降低结构设计出错的概率。
