嵌入式箱体清扫管路集成结构设计

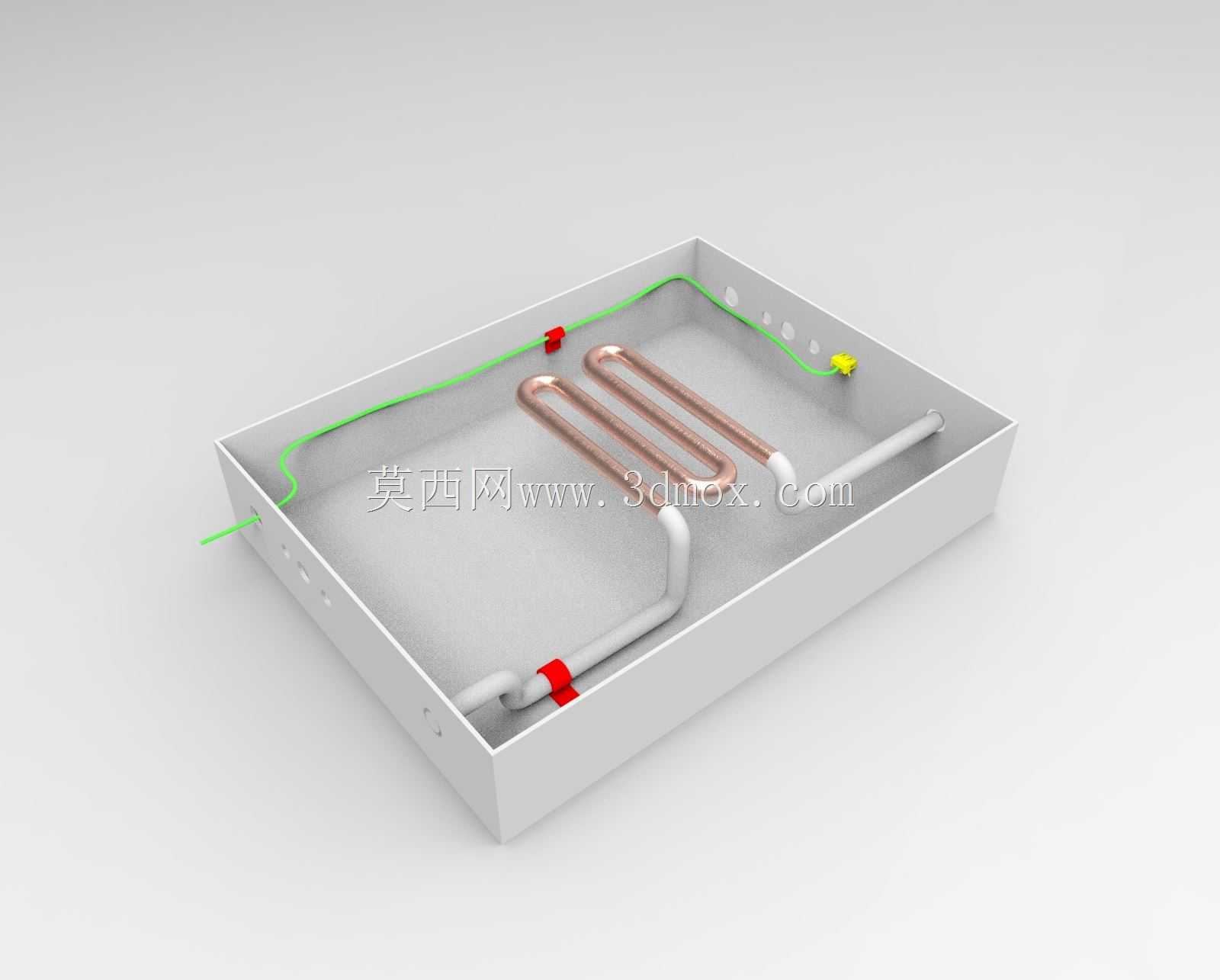

　　这套嵌入式箱体内部的清扫管路结构，主要面向工业传感检测设备的内部气路清扫场景，常见于粉尘浓度检测、烟气成分分析这类需要定期清理采样通路的在线监测设备内部，用来完成检测腔室、采样管路的压缩空气吹扫作业，避免粉尘、气溶胶残留附着在传感元件表面造成检测数据漂移、采样通路堵塞的问题。从结构布局来看，整套管路全部集成在方形金属安装箱体内部，箱体采用薄钢板折弯成型，侧壁预留有管路穿装孔位、安装固定孔，可直接嵌入到检测设备的机柜内部，不需要额外占用设备外部安装空间，适配现有多数在线监测柜的内部安装空位，安装时仅需要将箱体四角的固定孔与机柜内部的安装立柱对齐锁付即可，穿装孔位处预留有密封胶圈的安装槽，可避免外部粉尘从管路间隙进入箱体内部。

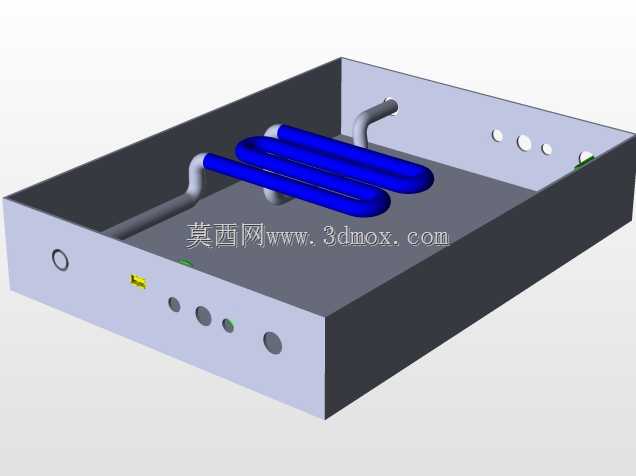

　　管路部分分为两类通路，一类是紫铜材质的弯折成型硬管，作为主吹扫通路，紫铜材质的管壁光滑度高，压缩空气流通阻力小，同时具备良好的抗腐蚀性能，适配不含强腐蚀性成分的工业吹扫气源，硬管采用多段U型弯折布局，在有限的箱体内腔空间里拉长了气路缓冲长度，可降低高压压缩空气进入管路时的脉冲冲击，避免出气端气流压力过大冲损前端的传感检测元件；另一类是绿色的柔性塑料气管，作为控制气路通路，用来连接箱体外部的电磁控制阀，实现吹扫作业的通断控制，柔性气管的走线沿着箱体内壁排布，通过小型管卡固定在箱体侧壁，避开硬管的安装区域，避免硬管安装、检修时剐蹭磨损柔性气管。管路的固定结构采用两种形式，硬管与白色塑料转接头衔接的位置，采用红色的快插卡扣进行锁止，

　　可保证管路连接位置的密封性，同时在设备后期维护时可快速插拔更换管路，不需要额外的粘接、焊接工序；柔性气管的转弯位置采用同规格的小型管卡固定，保证气管走线弧度平滑，不存在直角弯折造成气路截流的问题。设计过程中充分考虑了管路的安装检修空间，所有管路的接头位置都预留了至少15mm的操作空间，可使用普通尖嘴钳、卡簧钳完成接头的拆装作业，不需要将整套管路从箱体内拆出即可完成局部管路的更换。箱体内部的管路排布避开了箱体侧壁的安装孔位，锁付安装螺丝时不会触碰到内部管路造成管路变形、破损。气路的进出端都设置在箱体的同一侧侧壁，与外部设备的气源接口、传感腔接口位置对应，安装时不需要额外转接长管路，可直接通过快插接头与外部通路对接。

　　整套结构的气路通路做了等径设计，主吹扫通路的内径全程保持一致，不存在变径位置造成的气流紊流，可保证吹扫出气端的气流压力稳定，清扫作业时可均匀覆盖传感元件的整个表面，不会出现局部清扫不到的死角。控制气路的内径小于主吹扫通路，可降低控制气路的耗气量，适配小通径的电磁控制阀，降低整套气路系统的配套成本。箱体的底部预留有积液排出口，当吹扫气源携带少量冷凝水进入管路时，冷凝水可顺着管路流向底部的排出口排出，不会积存在管路内部造成气路堵塞、冬季冻裂管路的问题。
