铜管翅片式空调换热装置结构设计

　　这款换热装置的三维结构还原了空调系统中常用的管翅式换热核心单元，在暖通空调、小型制冷机组、电子设备液冷散热模组等场景中，这类结构承担着冷热流体间的热量传递核心功能，是制冷循环、余热回收系统中不可或缺的功能部件。从实际工程应用来看，这类换热结构的核心作用是在两种温度不同的流体介质间构建高效传热路径，既可以在空调蒸发器侧实现冷媒与空气的热交换完成制冷输出，也能在冷凝器侧将压缩后的高温冷媒热量散出，部分工业余热回收场景中也会采用同类结构完成气气、气液介质间的热量置换。

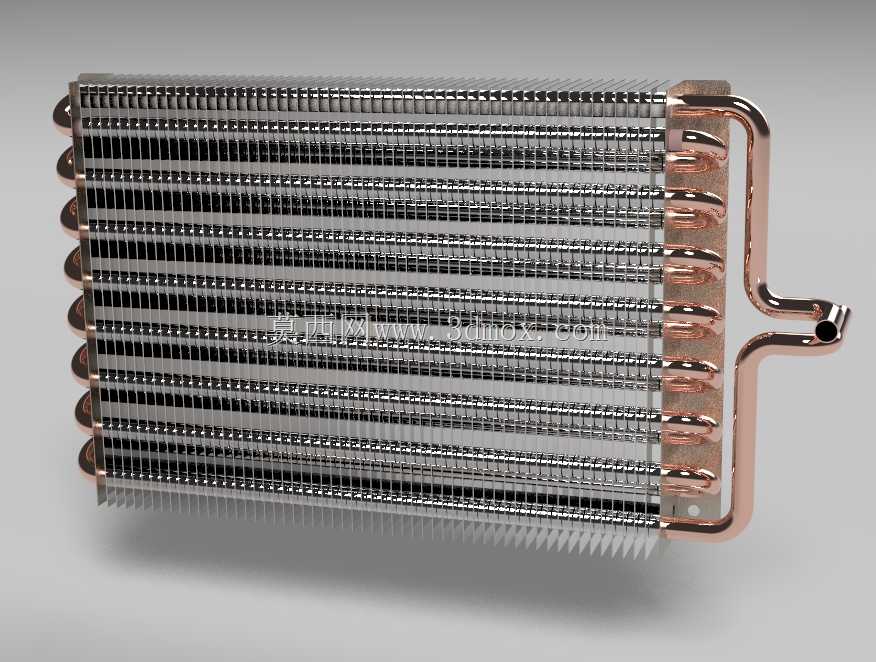

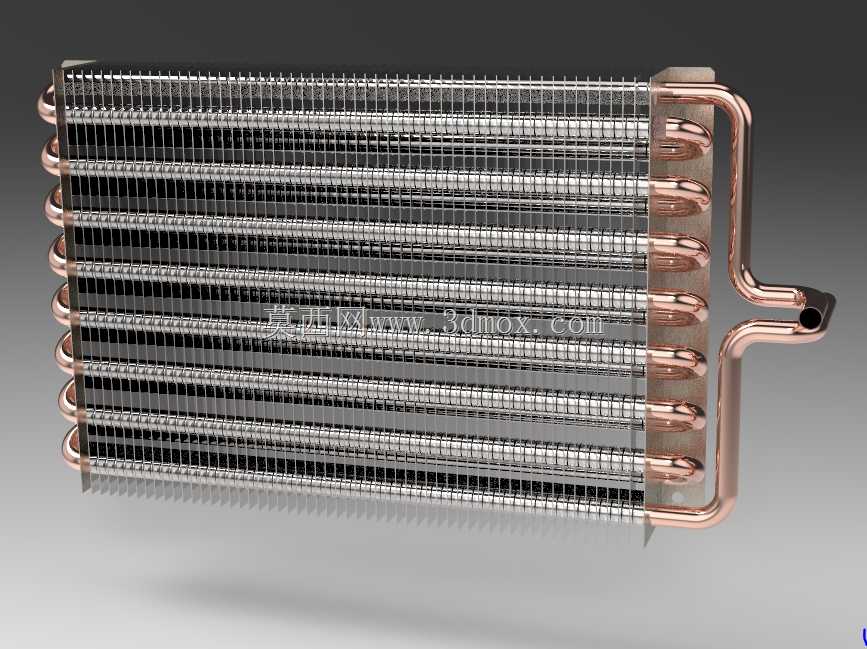

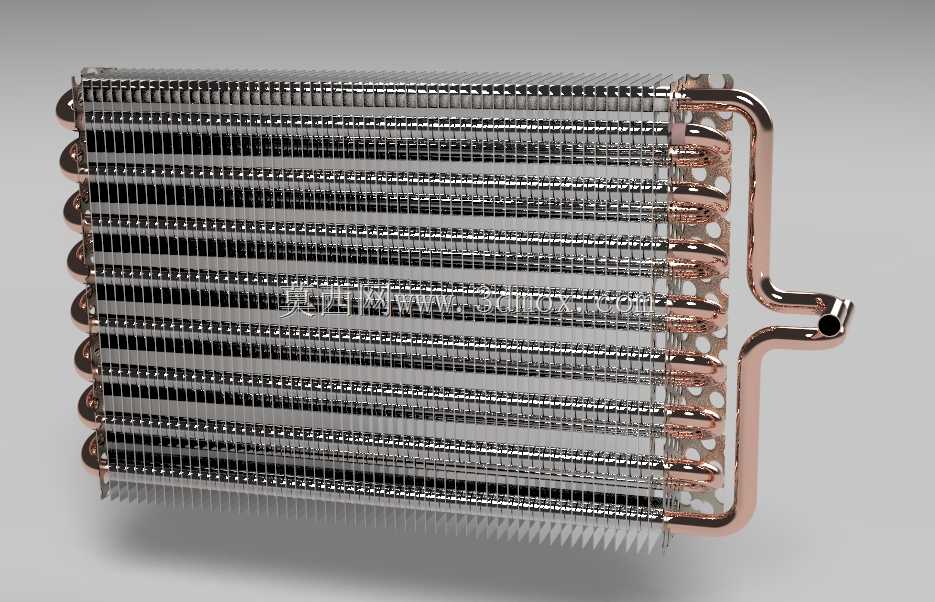

　　从结构设计逻辑来看，该模型还原了多回路U型铜管搭配高密度铝制翅片的经典布局，铜管作为冷媒流通的承压通道，采用多排平行排布后通过U型弯头串联形成完整流路，这种流路设计可以根据换热负荷需求调整冷媒流速与流程长度，避免单流程过长导致的冷媒压降过大问题，同时多排管的排布方式可以让空气横向冲刷管束时多次与管壁接触，提升空气侧的换热效率。翅片采用整体穿片工艺结构，通过过盈配合套在铜管外壁，将铜管的热量均匀分散到密集的翅片表面，大幅扩展空气侧的换热面积，翅片表面的平整结构可以降低空气流通时的风阻，边缘的翻边结构既可以保证翅片间距的一致性，也能在穿片过程中定位铜管，避免长期运行后铜管与翅片间出现接触间隙增大接触热阻。

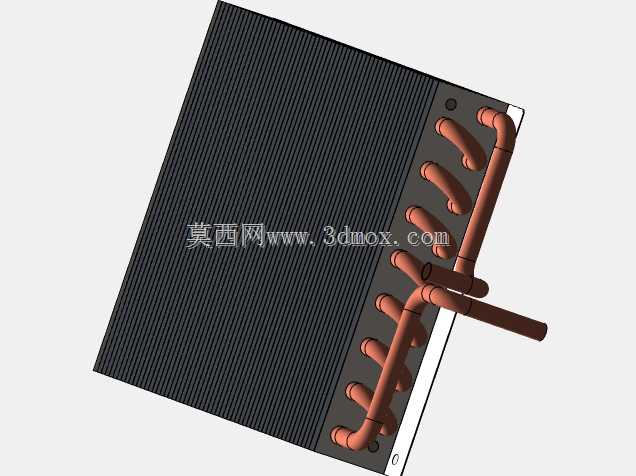

　　从安装边界与尺寸适配角度，该模型还原的结构整体呈规则长方体形态，铜管的进出液端统一布置在结构单侧，预留的管接头位置可以直接对接系统冷媒管路，安装时仅需在设备壳体对应位置预留与换热芯体轮廓匹配的安装槽位，两侧预留空气流通的风道空间即可，不需要额外设计复杂的固定结构，芯体自身的框架结构可以直接通过侧边的固定耳片与设备壳体连接。结构设计过程中充分考虑了实际生产的工艺可行性，铜管的弯折半径符合铜管加工的最小弯折半径要求，避免弯折处出现管壁减薄、开裂的问题，翅片的冲孔尺寸与铜管外径的过盈量控制在合理区间，既保证装配后的接触紧密性，也不会因为过盈量过大导致铜管被挤压变形影响冷媒流通。

　　在功能特性层面，这种管翅式结构的空气侧换热系数远高于光管结构，在相同的换热负荷需求下，可以大幅缩小换热装置的整体体积，适配空调、小型制冷设备对紧凑化结构的需求；同时铜管自身的承压能力可以满足常规制冷系统的工作压力要求，适配R22、R410A等多种常用冷媒的使用场景。设计过程中针对冷热流体的流动路径做了优化，空气垂直于管束方向横向冲刷，冷媒在管内沿U型回路逆向流动，形成近似逆流的换热形式，进一步提升对数平均温差，强化整体换热效果。结构中没有多余的冗余部件，所有结构特征都服务于传热效率提升与装配工艺简化，翅片间距根据常规空调工况的空气含湿量做了适配，避免制冷工况下翅片表面结露后出现水桥堵塞风道的问题，保证长期运行时的空气流通顺畅。

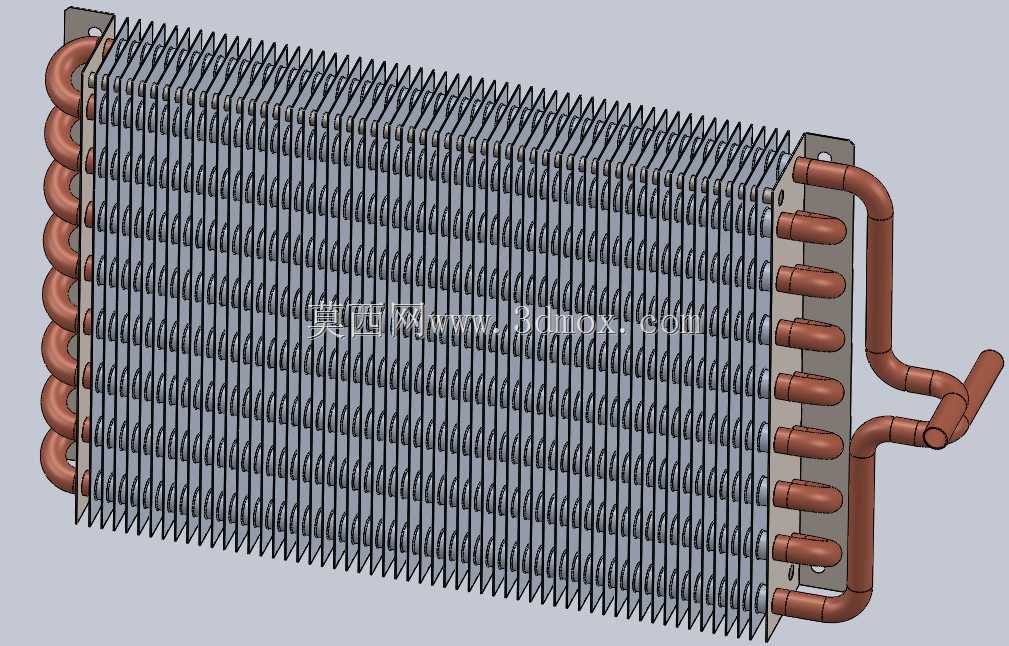

　　从建模还原的细节来看，模型准确呈现了铜管与翅片的装配关系，U型弯头与直管段的焊接位置、翅片的排布密度、端部的管板固定结构都做了精准还原，结构工程师可以直接基于该模型调整管排数、翅片间距、铜管管径等参数，适配不同换热负荷的设备设计需求，也可以将其作为子装配直接导入整机模型中完成干涉检查、风道模拟等前期设计验证工作，减少重复建模的工作量。
