卧式管壳式换热设备三维结构设计

　　在化工、暖通、能源动力、食品加工等诸多工业场景中，管壳式换热器都是热量传递环节的核心通用设备，这套卧式结构的换热单元，在设计阶段就充分考虑了不同工况下的安装适配性与运行稳定性。从实际应用场景来看，这类设备既可以在化工生产流程中作为工艺介质的冷却或预热单元，将高温反应出料的热量回收用于预热进料，降低生产过程的能耗；也可以在集中供暖系统中作为汽水换热单元，把高温蒸汽的热量传递给循环水，为建筑供暖提供稳定热源；在制冷机组中，它还能作为冷凝器或蒸发器使用，完成制冷剂与载冷介质之间的热量交换。

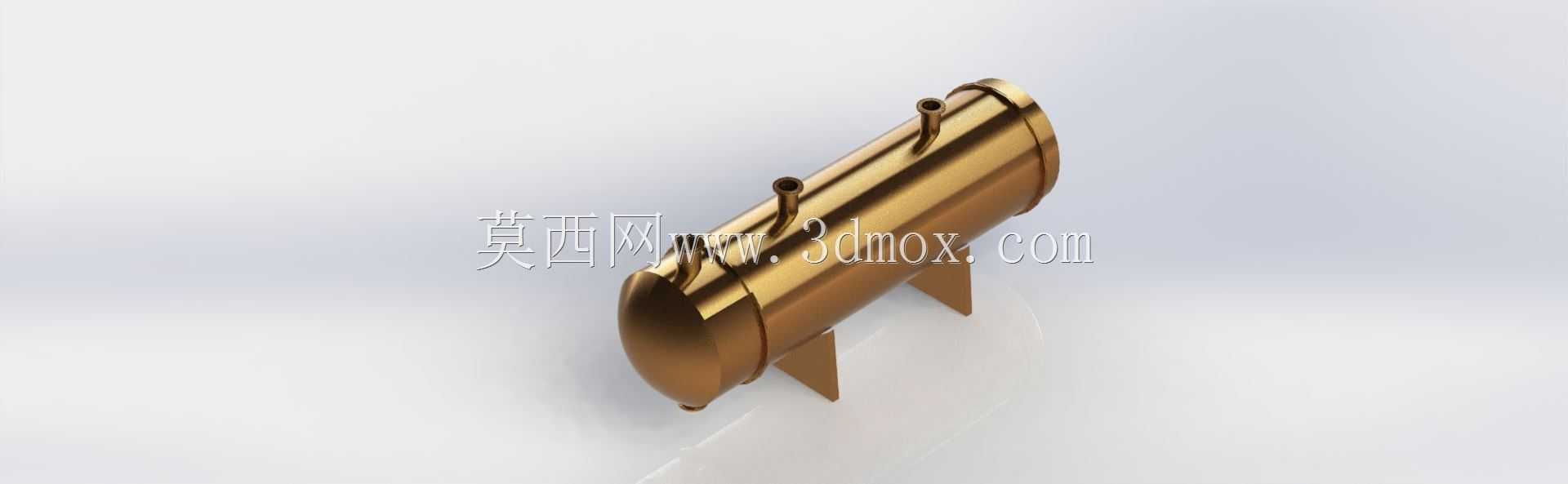

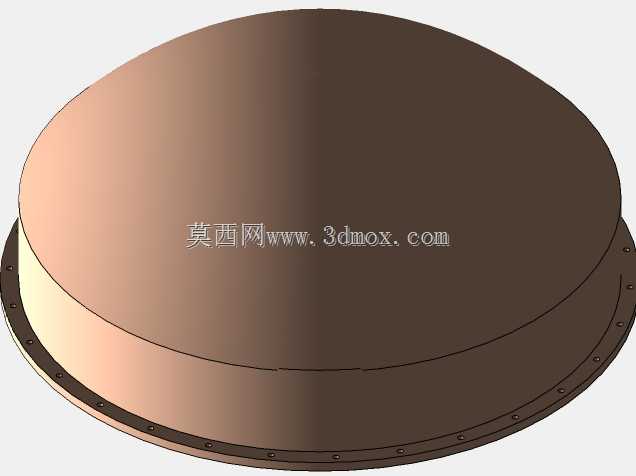

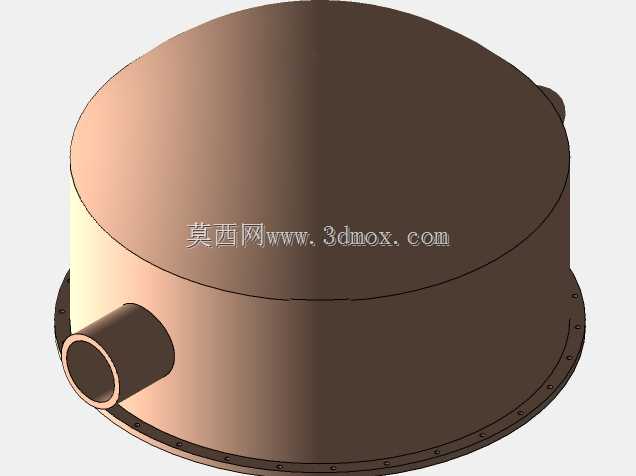

　　从功能特性上看，该结构采用卧式布置的圆筒形承压壳体，内部排布换热管束，两种不同温度的流体分别在管程与壳程流动，通过管壁完成热量传递，壳体两端的封头结构可实现管程流体的折返，提升换热流程长度，强化传热效果。壳体上设置的两个径向接管分别作为壳程流体的进出口，管程流体则通过封头位置的接管进出，两种流体的流道完全隔离，避免介质混合，适配不同性质流体的换热需求，比如一侧走腐蚀性介质、一侧走普通冷却水的工况，仅需针对管程材质做防腐处理即可，能有效控制设备制造成本。底部的两个鞍式支座是卧式承压设备的标准支撑结构，设计时充分考虑了壳体的承重分布，支座的间距经过受力核算，既避免跨距过大导致壳体中部挠曲变形，也不会因支座过近增加端部的局部应力，支座底部预留了地脚螺栓安装孔位，可直接固定在混凝土基础或钢制设备框架上，安装时需注意找正水平度，避免壳体倾斜导致壳程流体分布不均，影响换热效率。

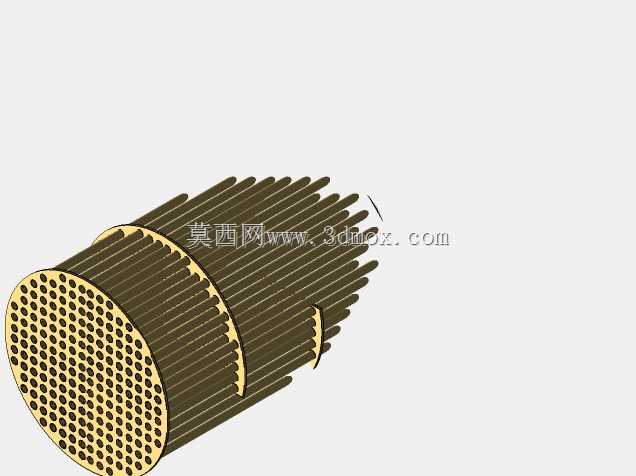

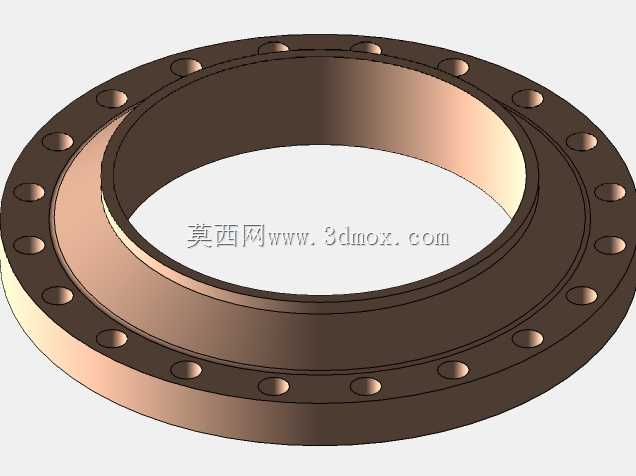

　　设计思路上，这套结构优先考虑了工业场景的通用性，圆筒形壳体的承压能力远优于方形结构，同等壁厚下能承受更高的工作压力，适配多数中低压换热工况。壳体上的接管位置经过流场模拟优化，壳程进口设置在壳体上部靠近端盖位置，出口设置在下部对应位置，可让壳程流体在壳体内充分横向冲刷换热管束，减少流动死区，提升整体传热系数。换热管束与管板的连接采用强度胀接加密封焊的结构形式，既保证管束与管板的连接强度，承受管程与壳程的压差带来的轴向力，也能避免介质从连接缝隙泄漏，适配温度波动较大的工况，减少热胀冷缩带来的连接失效风险。端盖与壳体的连接采用法兰螺栓结构，方便后期拆卸检修，清理管束表面的结垢，对于水质较差、容易结垢的冷却水工况，定期拆开端盖即可完成管束清洗，无需整体吊装拆卸设备，降低后期维护成本。

　　从安装边界来看，该卧式结构的整体重心较低，相比立式换热器对安装空间的高度要求更低，适合布置在厂房层高有限的车间内，设备周围预留的检修空间主要集中在两端封头位置，满足拆卸螺栓、抽出管束的操作需求即可，侧面仅需预留接管连接的操作空间，整体占地空间的利用率更高。外形尺寸的设计上，壳体的长径比控制在合理区间，既保证足够的换热面积，也避免壳体过长导致管束加工难度增加、运输过程中出现变形。设备的接口尺寸都匹配行业通用的管道标准，可直接与对应公称直径的工业管道连接，无需额外制作过渡接头，减少现场安装的工作量。在实际选型过程中，设计人员可根据具体的换热量需求、介质流量、工作压力温度参数，调整壳体直径、管束数量、换热管长度等参数，这套基础三维结构可作为参数化设计的基础模板，快速调整生成适配不同工况的换热设备模型，也可用于设备布置阶段的空间校验，提前核对设备与周边管道、框架的干涉情况，减少现场安装的返工问题。对于刚接触换热设备设计的工程人员来说，这个结构完整呈现了管壳式换热器的核心组成部分，从承压壳体、换热管束、管板、封头到支撑支座、工艺接管的布局都符合行业设计规范，可作为结构设计的参考样例，理解各部件的功能与装配关系。
