四缸发动机活塞组件结构设计方案

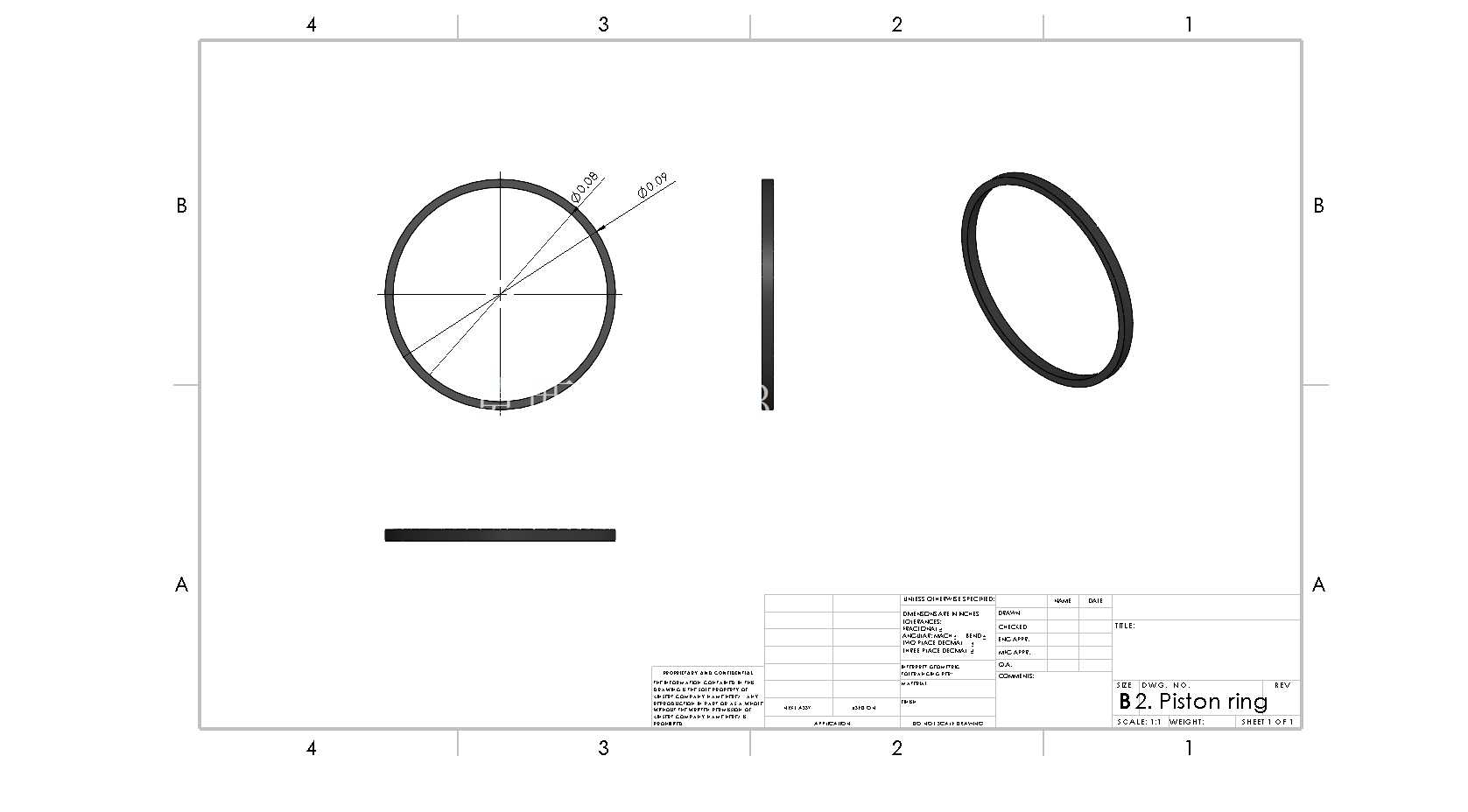

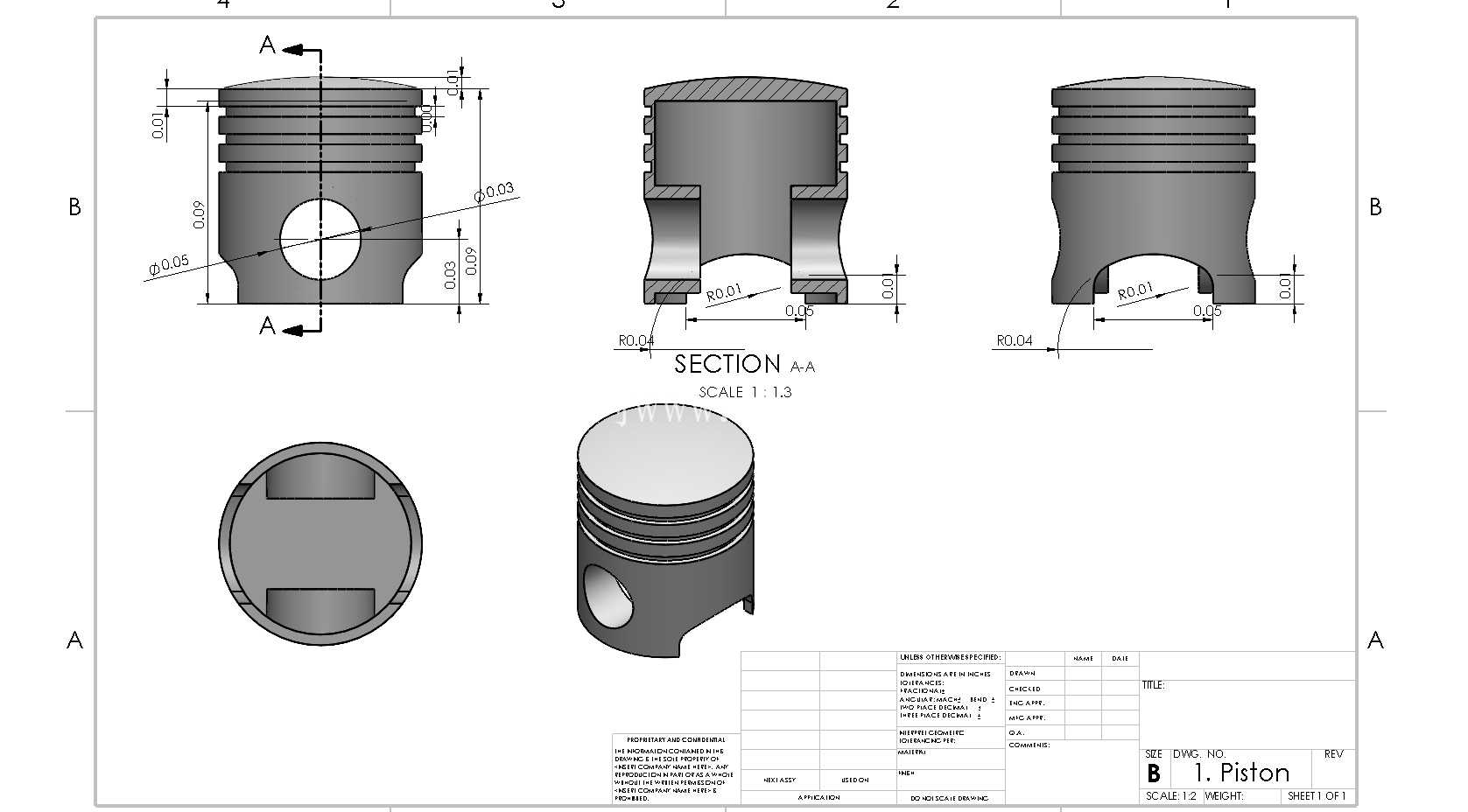

　　在乘用车、小型工程机械的动力单元开发环节，四缸发动机的活塞组件直接决定了整机的动力输出效率、运行稳定性与服役寿命，这套三维结构完整还原了活塞与周边配合部件的装配关系，可直接用于教学演示、结构验证以及前期方案选型参考。从实际工况适配角度出发，活塞头部的环槽结构严格按照气环、油环的装配顺序设计，每道环槽的宽度、深度都预留了标准热膨胀间隙，避免发动机在高负荷运转时，活塞环因热胀出现卡滞、密封失效的问题；活塞销孔的同轴度公差控制在0.01mm以内，保证活塞销与连杆小头的配合精度，减少往复运动过程中的偏磨损耗。

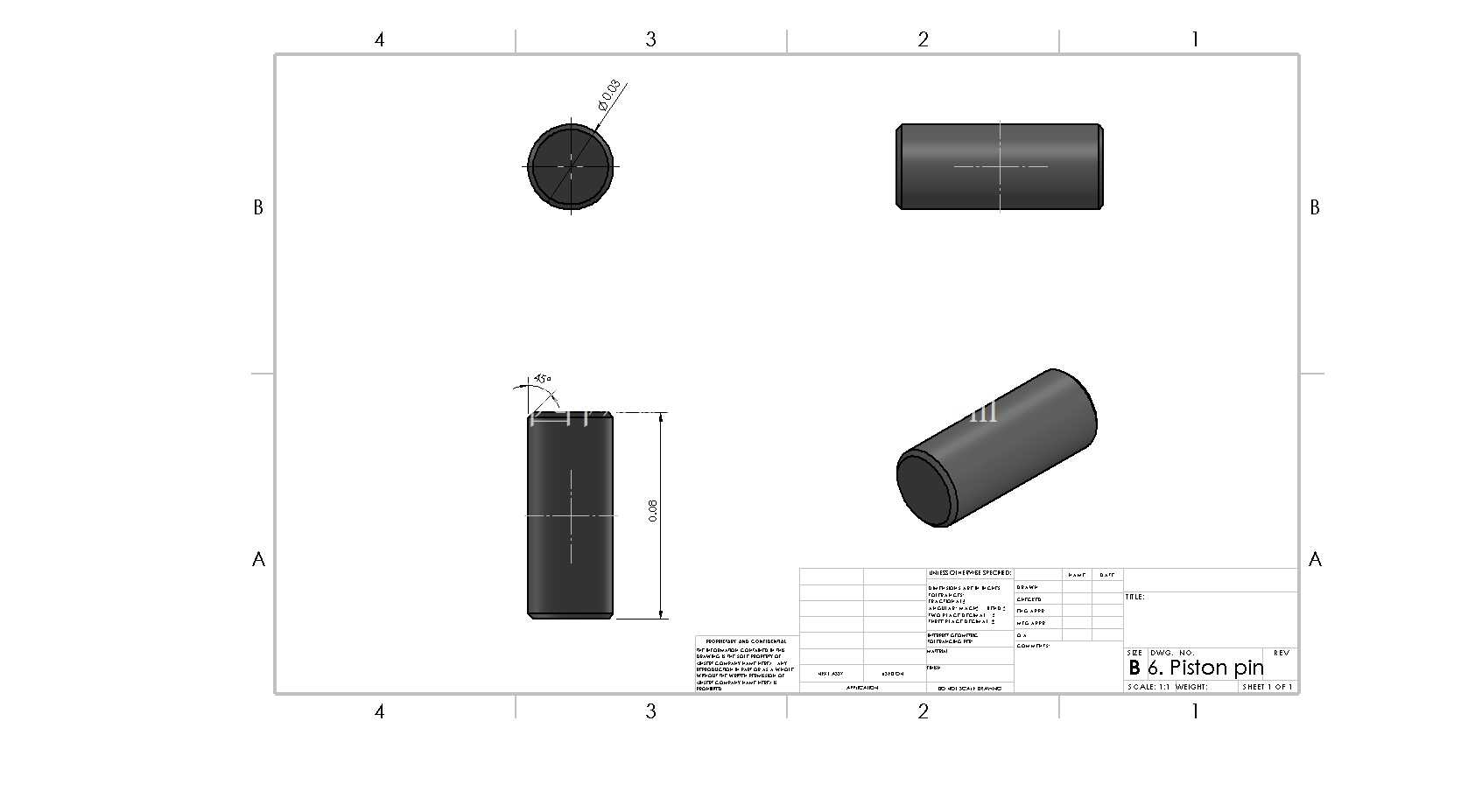

　　活塞裙部的型线采用了中凸变椭圆设计，不同于正圆柱结构，这种设计可以抵消活塞在做功冲程中受到侧推力产生的形变，让裙部与气缸壁的接触压力分布更均匀，既可以降低运转时的摩擦阻力，也能避免局部应力集中导致的裙部拉伤。从装配逻辑来看，这套模型将活塞、活塞环、活塞销、连杆小头的配合关系做了完整呈现，活塞环的开口间隙、侧隙、背隙都按照量产机型的标准参数预留，装配时气环开口相互错开120度，油环开口与气环开口错开至少30度，避免运转时出现漏气、窜油的问题。活塞销采用全浮式设计，冷态下活塞销与销孔为过渡配合，热态下可在销孔与连杆小头衬套内自由转动，保证磨损均匀，两端的卡环槽深度刚好匹配标准卡环尺寸，防止活塞销轴向窜动刮伤气缸壁。

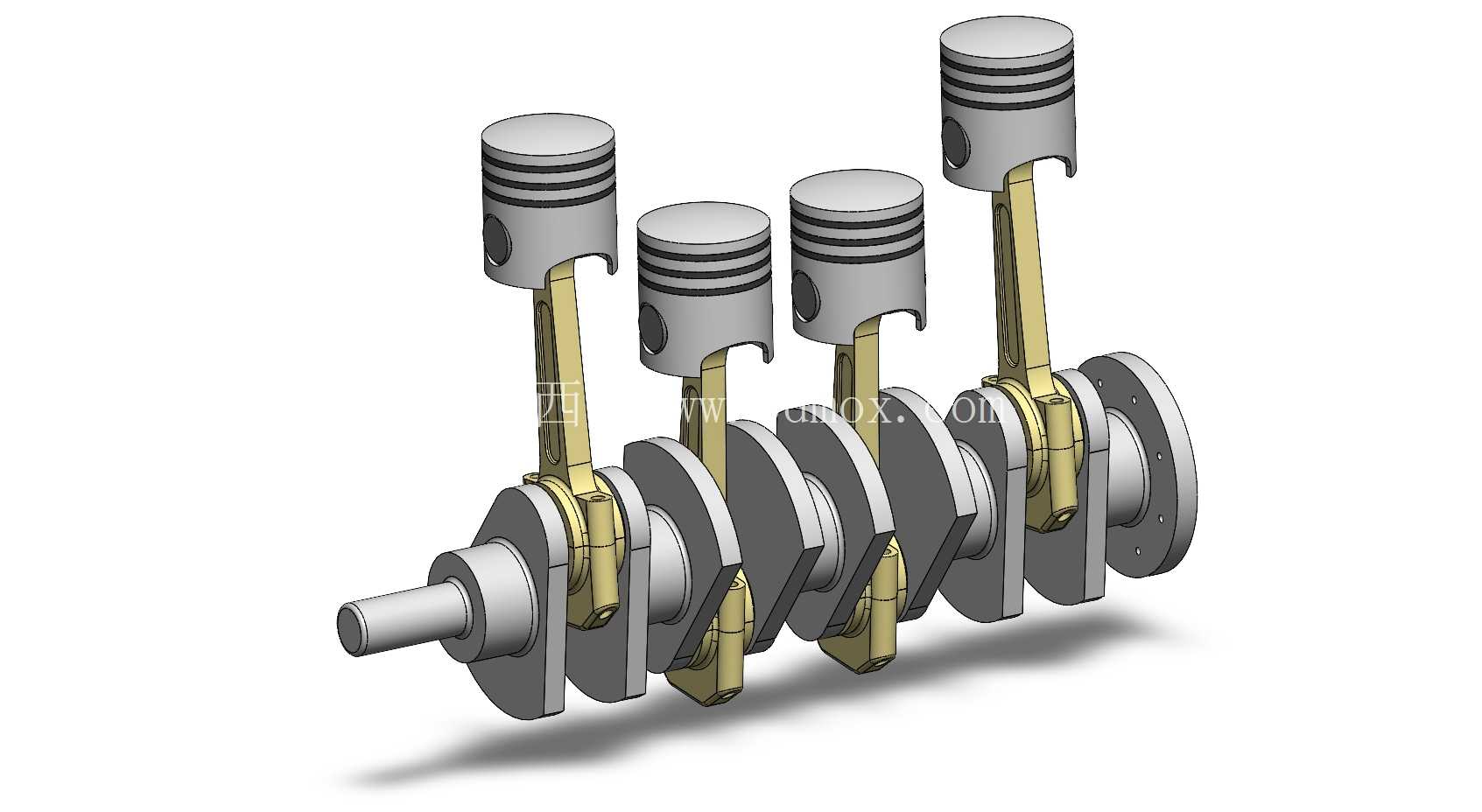

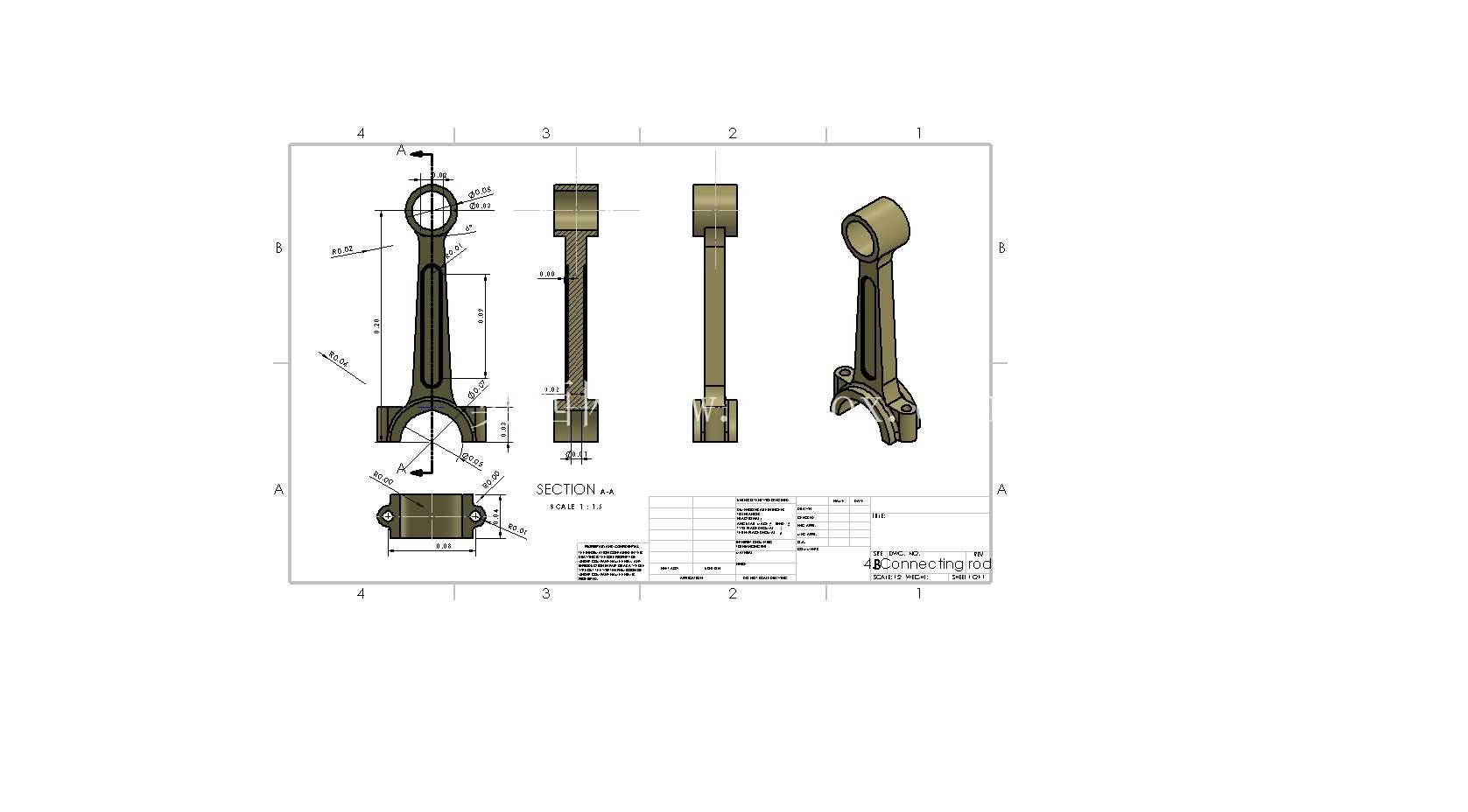

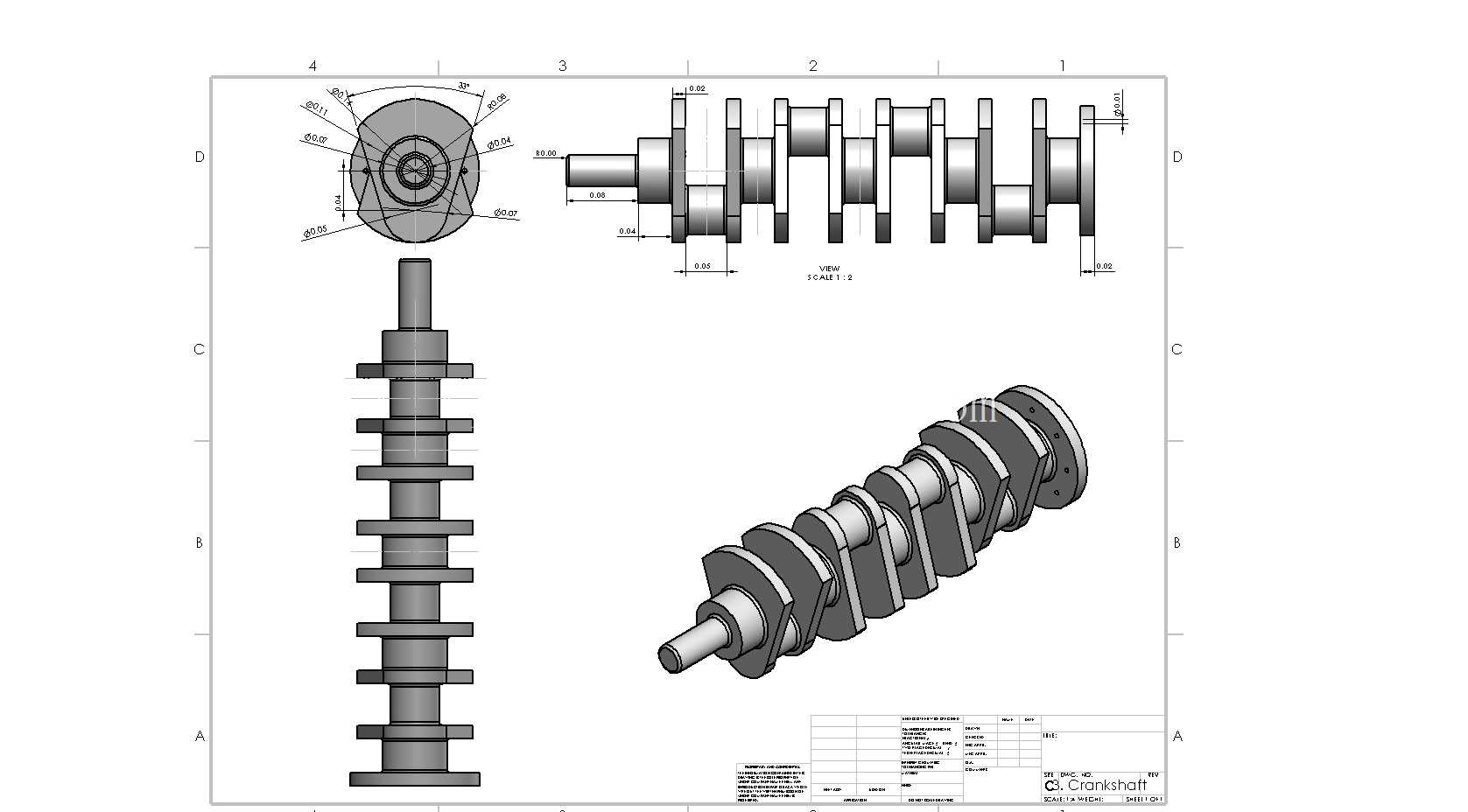

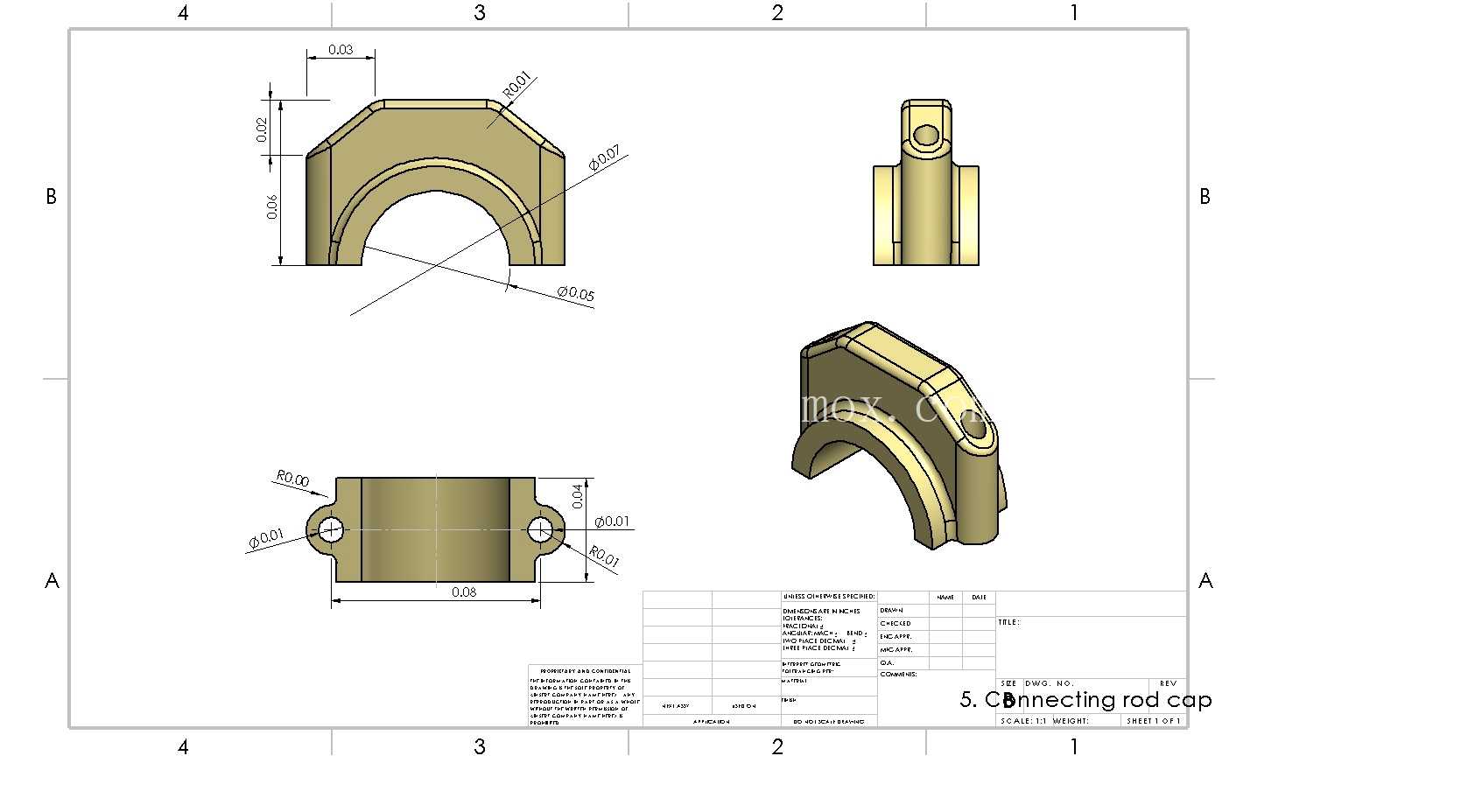

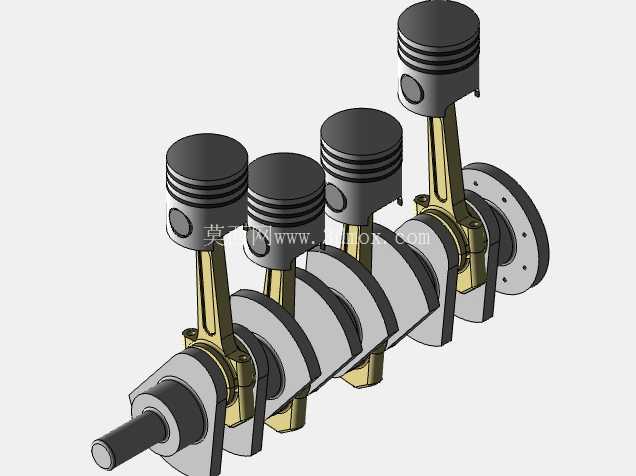

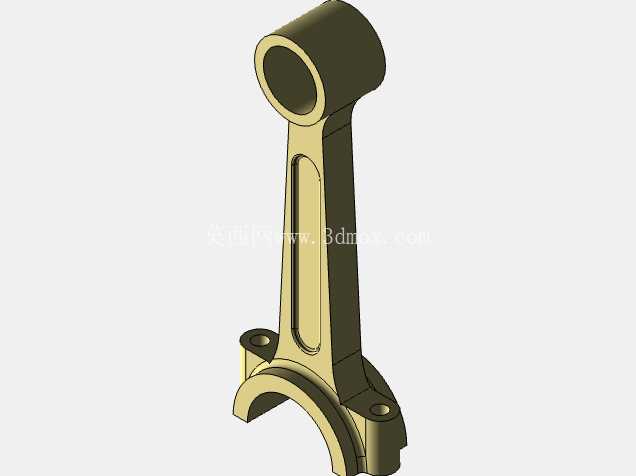

　　在安装边界层面，活塞的总高度、裙部直径、压缩高度都严格适配常规四缸汽油机的气缸尺寸，燃烧室凹坑的容积经过测算，匹配10.5:1的压缩比设计，可直接适配1.5L-2.0L排量的四缸动力平台；活塞顶部的气门避让坑深度经过校核，保证活塞在上止点时与进排气门的最小间隙大于0.8mm，避免气门运动过程中与活塞发生碰撞。从运动传递逻辑来看，这套结构清晰展现了活塞的线性往复运动如何通过连杆转化为曲轴的旋转运动，连杆大头与曲轴连杆轴颈的配合面、连杆小头与活塞销的配合面都做了细节还原，能直观看到不同部件在运动过程中的相对位置关系，帮助理解曲柄连杆机构的运动死点、做功顺序对应的活塞位置。

　　对于机械工程相关的教学场景，这套模型可以拆解为单个零件，每个零件的结构特征都完整保留，学习者可以通过拆分、装配模型，理解每个部件的功能作用，比如油环的回油孔如何将气缸壁上多余的机油刮回油底壳，气环如何密封燃烧室的高压燃气，活塞内部的加强筋如何在保证结构强度的前提下降低活塞整体重量，减少往复运动的惯性力。在结构设计思路上，活塞内部的减重腔设计在保证活塞销座部位强度的前提下，尽可能去除了非受力区域的材料，降低活塞的整体质量，减少曲轴运转时的平衡配重需求，提升发动机的响应速度；活塞销座部位的加强筋从销座位置延伸到活塞头部，将做功时燃气作用在活塞顶部的压力均匀传递到活塞销，避免局部应力过大导致活塞开裂。裙部的石墨涂层区域在模型上也做了区分标识，实际生产中该区域喷涂石墨涂层可以降低活塞与气缸壁的摩擦系数，提升冷启动阶段的润滑效果，减少初期磨损。这套模型的所有配合面都按照实际工程公差做了间隙预留，装配过程中不会出现干涉问题，可直接用于生成工程图纸、做运动仿真分析，验证不同转速下活塞的运动轨迹、受力情况，也可作为压铸模具开发的参考原型，因为活塞本身属于压铸类零部件，模型的拔模角度、壁厚均匀性都符合压铸工艺的生产要求，避免后续模具开发时出现工艺缺陷。
