立式台钻结构三维设计方案

　　这款立式台钻的三维结构设计，完全围绕小型机加工车间、五金维修工位、职业院校实训场景的实际使用需求搭建，没有冗余的装饰性结构，所有外露曲面与支撑结构都服务于实际加工操作的便利性。日常加工场景中，不管是小型五金件的钻孔、扩孔、铰孔作业，还是铝型材、薄钢板、工程塑料件的孔位加工，这款设备的结构参数都能覆盖常规小尺寸工件的加工需求，不需要额外搭配大型钻床的配套地基与辅助工装，放置在常规重型工作台面上即可完成安装固定。

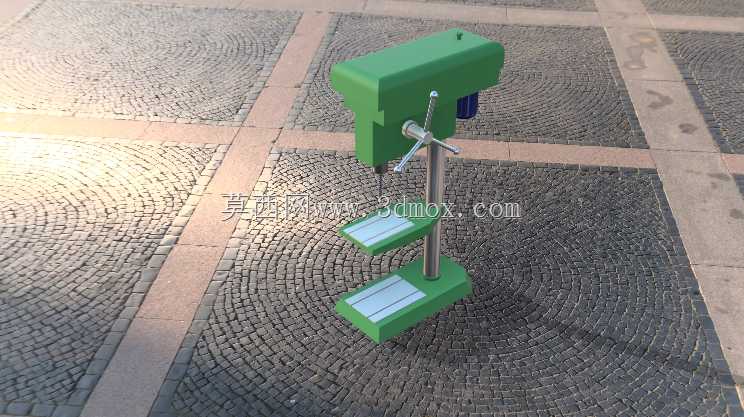

　　从功能结构来看，设备采用立式单立柱支撑布局，底部的铸铁式基座承担整机的配重与稳定作用，基座上表面加工有平行T型槽结构，方便用户搭配压板、平口钳等工装完成工件的装夹固定，基座的底面做了平整化处理，和工作台面接触时不需要额外垫脚调整就能保证整机水平度，避免钻孔过程中出现主轴倾斜导致的孔位超差。中间的立柱采用高精度冷拔圆钢加工而成，表面做了硬化处理，既能保证主轴箱上下滑动时的直线度，也能长期承受钻孔时的轴向反作用力，不会出现立柱变形导致的进给卡顿问题。主轴箱部分集成了传动结构、进给操作手柄与电机安装位，操作手柄的转动行程经过优化，操作人员站在设备正前方时，手肘自然弯曲就能握住手柄完成进给操作，不需要刻意探身或者抬臂，长时间重复钻孔作业也不容易产生肢体疲劳。工作台部分采用可升降式结构，用户可以根据工件的实际高度调整工作台的上下位置，不需要频繁调整主轴箱的固定位置，工作台表面同样设置了T型槽，方便装夹异形工件，工作台的边缘做了倒角处理，避免操作人员取放工件时被尖锐边角划伤。

　　设计过程中，首先确定的是常规小工件钻孔的最大加工直径与主轴行程参数，围绕这两个核心参数倒推各部分的结构尺寸：主轴中心到立柱表面的距离经过反复校核，保证常规尺寸的方形、圆形工件都能放置在工作台面上完成钻孔，不会因为工件和立柱干涉导致无法加工；主轴端面到工作台面的最大、最小距离覆盖了从薄垫片到高度200mm以内小型工装的加工需求，不需要额外垫高工件就能完成作业。整机的安装边界也做了充分考量，底部基座的占地面积控制在常规重型工作台的承载范围内，整机高度适配普通车间的层高，安装时不需要对车间空间做特殊改造，接通电源即可投入使用。

　　传动结构的布局上，电机安装在主轴箱的后侧位置，通过皮带传动将动力传递到主轴，这种布局既可以通过更换皮带轮调整主轴转速，适配不同材质工件的钻孔线速度需求，也能让整机的重心落在立柱与基座的中心连线上，避免主轴箱单侧偏重导致的立柱受力不均。进给手柄处设置了刻度标识，操作人员可以通过刻度直接控制钻孔的深度，加工盲孔时不需要反复测量孔深，就能保证孔深的尺寸公差在允许范围内。设备的所有操作部件都设置在操作人员的正面可视范围内，启动开关、锁紧手柄的位置都符合常规机床的操作习惯，有普通钻床操作经验的工人不需要额外培训就能上手操作。

　　从结构强度校核来看，基座、立柱、主轴箱的壁厚都经过受力仿真验证，在最大钻孔直径的满负荷切削状态下，各部分的变形量都控制在机械加工允许的刚度范围内，不会因为切削振动导致孔壁粗糙、孔位偏移的问题。外露的传动部分都设计了防护结构，避免加工过程中切屑飞溅到传动结构内导致的皮带磨损、卡顿问题，也能防止操作人员误触转动部件引发安全事故。工作台的升降结构采用梯形螺纹传动，升降过程平稳，锁紧后不会因为切削振动出现工作台下滑的问题，保证加工过程中的位置稳定性。
