双工位电动棒料管材切割锯结构设计

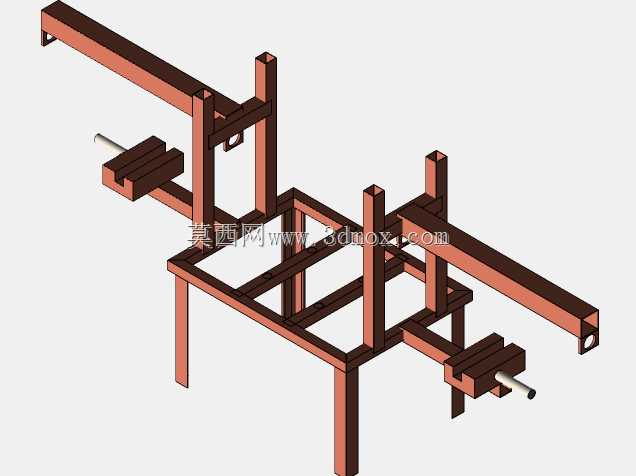

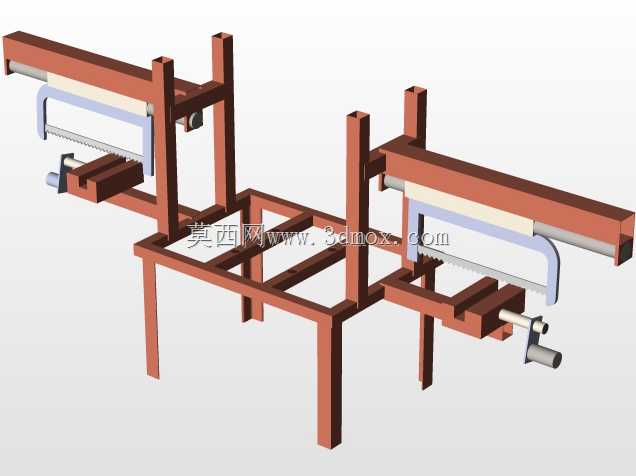

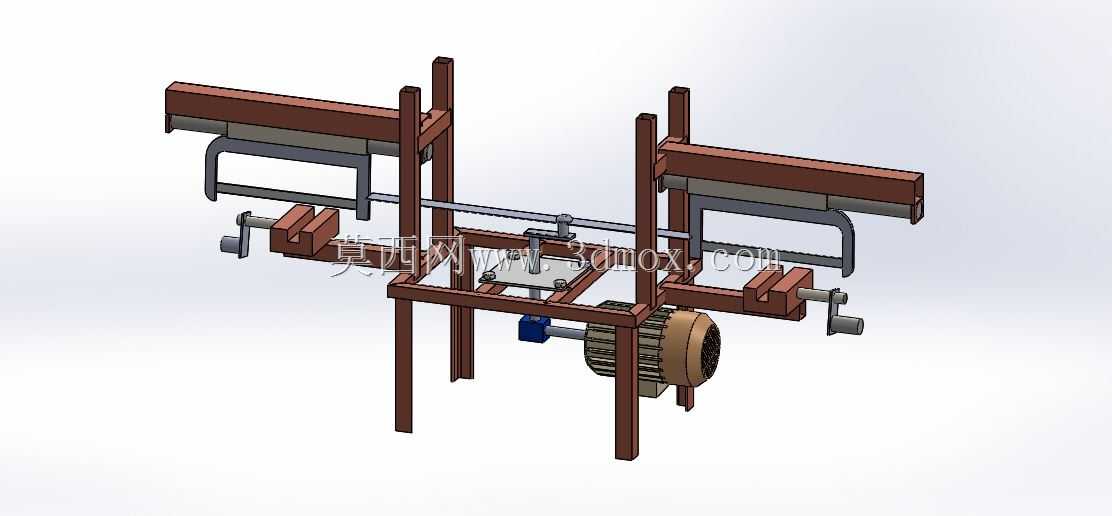

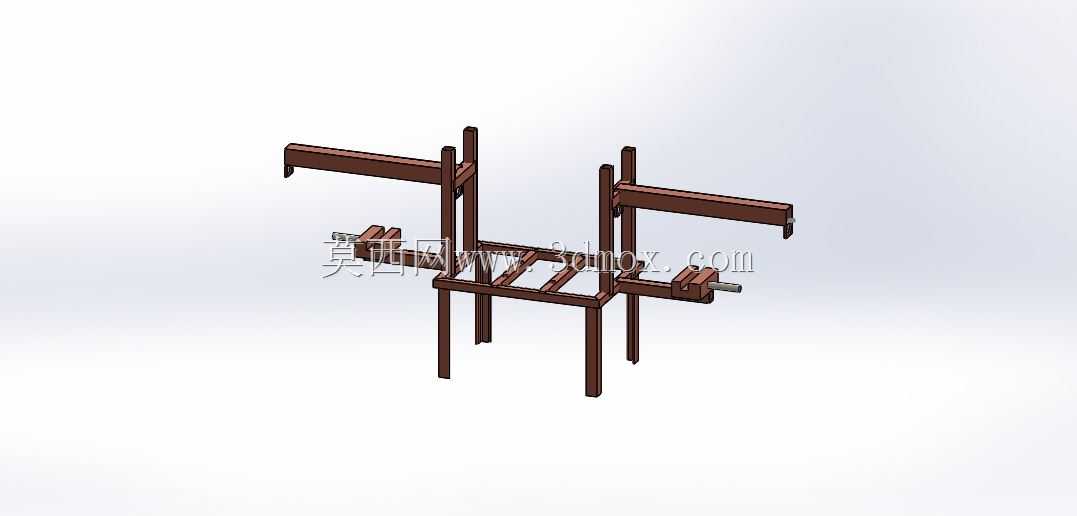

　　在五金加工、小型金属构件预制、维修车间的备料环节里，棒料与管材的定长切割是高频出现的工序，传统单工位手锯或手持切割机不仅劳动强度大，双件并行下料时还容易出现长度偏差、切口垂直度不足的问题，这套双锯头并行的电动切割结构，正是针对小规格金属型材批量下料场景做的针对性设计。整套设备采用框架式方钢焊接机架作为承载基础，机架的立柱与横梁连接处做了三角加强筋处理，避免锯切过程中往复冲击带来的机架共振，保证锯切过程的稳定性。两个锯切单元对称布置在机架上部的横向导轨上，可根据待切工件的长度需求调整两个锯头的间距，适配不同批次的下料尺寸要求，每个锯切单元都包含独立的锯弓夹持结构、工件压紧钳口，锯弓的往复行程通过下部的曲柄滑块机构实现，

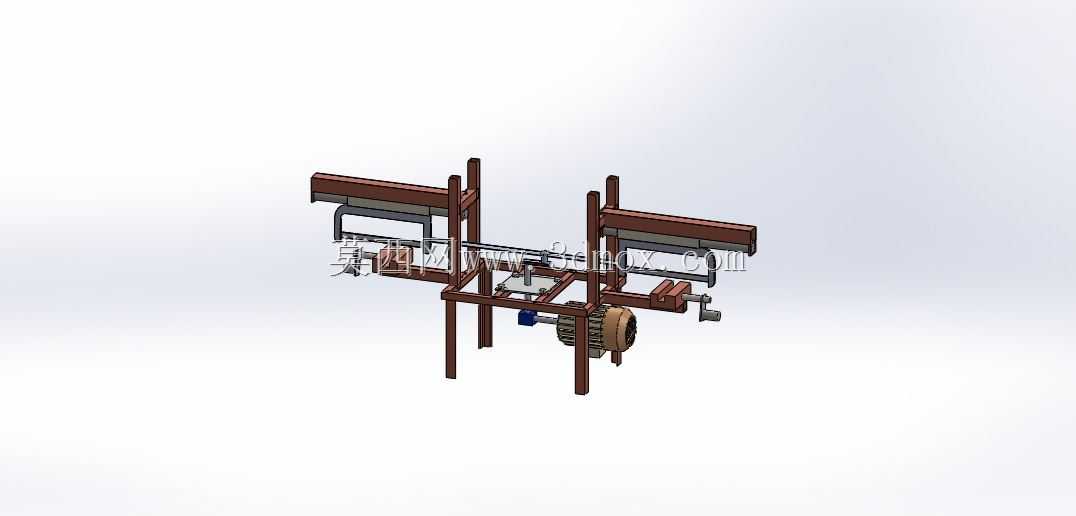

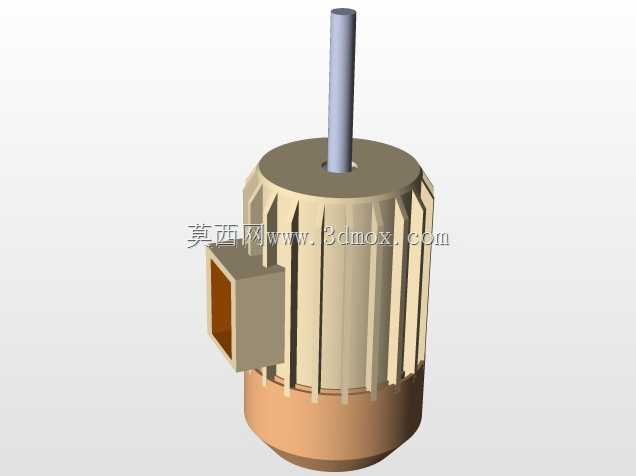

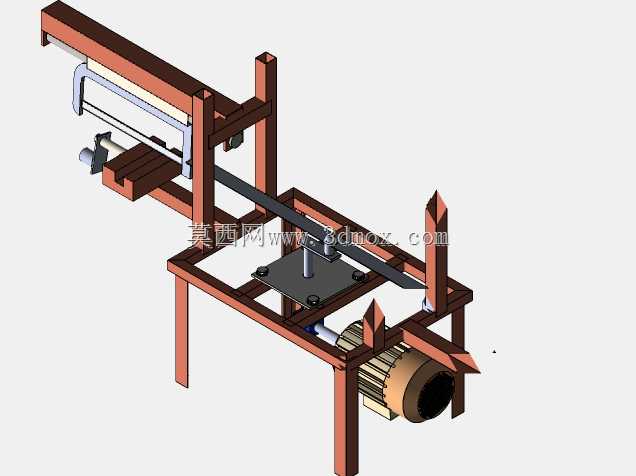

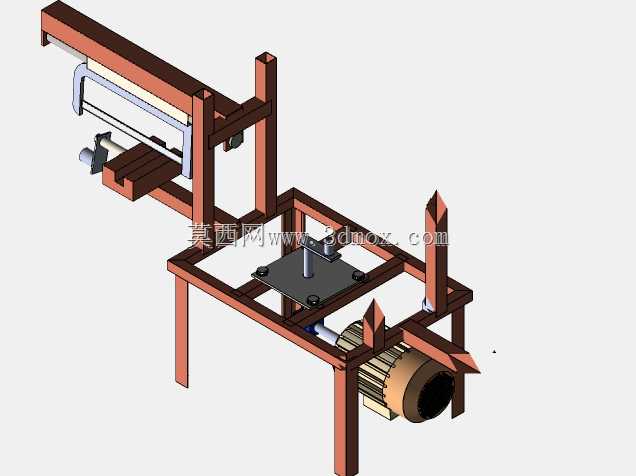

　　动力由机架中部的驱动电机统一输出，通过横向传动轴将动力同步传递给两侧的曲柄结构，保证两个锯头的运动相位一致，避免不同步带来的传动卡滞。设备的工件安装位预留了足够的操作空间，下部支撑腿的高度按照常规站立操作的人机工程尺寸设定，操作人员无需过度弯腰即可完成工件装夹、锯切进给的操作，两侧的压紧钳口采用快速夹钳结构，装夹圆形棒料、方形型材、薄壁管材时都能实现可靠锁紧，避免锯切过程中工件窜动导致的锯条崩齿、切口歪斜问题。设计过程中特意将驱动电机布置在机架下部的中心位置，既可以降低整机的重心，提升设备放置的稳定性，也能通过传动路径的对称布置减少单侧传动带来的扭矩损耗，传动连杆的连接处都采用了含油轴承衬套，

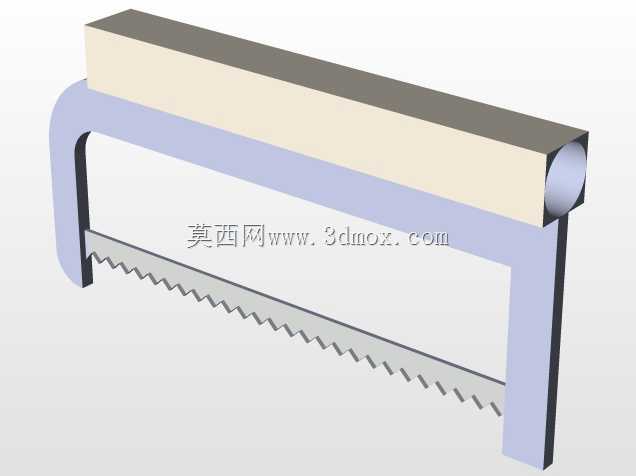

　　无需频繁加注润滑脂即可长期维持低阻力运转，适配车间多尘的工作环境。锯弓部分的结构做了可调节设计，可根据常用锯条的长度调整张紧度，锯条的进给压力通过锯弓尾部的配重块实现自适应调整，针对不同硬度的金属材料，可通过增减配重片的数量调整进给力，避免进给力过大导致锯条折断，或是进给力过小导致切割效率低下。设备的安装边界预留了足够的维护空间，电机侧留有拆装检修的操作余量，传动部分的防护罩安装位也在结构设计时做了预留，实际投产时加装钣金防护罩即可满足车间的安全操作规范，整机的占地面积控制在小型工位设备的范畴内，无需额外做地基固定，放置在平整的车间地面上即可投入使用。双工位的设计可以同时完成两根同规格型材的切割作业，相比单工位切割设备，

　　在同功率驱动的前提下下料效率提升近一倍，尤其适合小型加工点批量下料、钢结构安装现场的现场备料作业，针对小直径圆钢、薄壁钢管、铝合金型材等常见加工材料，都能实现平稳的锯切作业，切口的平整度能够满足后续焊接、机加工的工序要求，无需额外做端面打磨处理。
