小型四旋翼航拍飞行器机架结构设计

　　这款小型四旋翼飞行器的机架结构，在设计之初就瞄准了低空近景航拍、室内环境巡检、小型教学实验这几类核心应用场景，没有盲目追求大载重长航时的冗余参数，所有结构取舍都围绕小场景下的灵活作业需求展开。从实际使用场景来看，这类小尺寸四轴在室内管线巡检作业时，需要在狭窄的桥架、设备缝隙间穿梭，不能有突出的尖锐结构剐蹭墙面或管线，因此机架的四个机臂末端都做了圆弧过渡处理，电机安装座的外缘也和机臂外轮廓齐平，没有突出的安装凸台，哪怕在飞行中碰到障碍物，也能顺着圆弧面滑开，不会直接卡滞或者打坏桨叶。

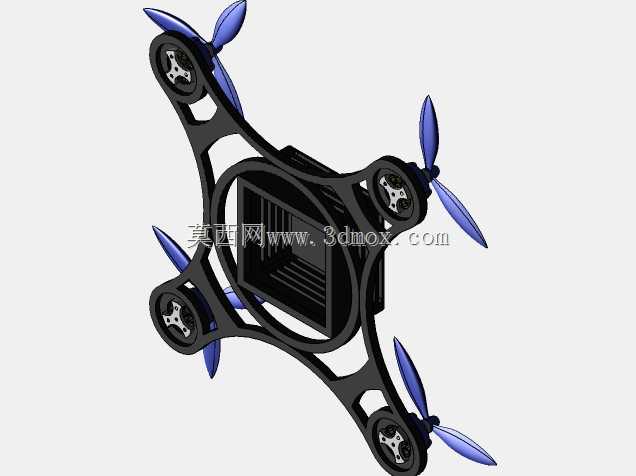

　　从功能特性上看，机架采用中心对称的X型布局，这种布局相比十字型布局，前向飞行时的视野遮挡更小，正前方的两个机臂不会进入航拍相机的取景范围，同时四个旋翼的拉力轴线到中心飞控安装位的距离完全一致，飞控的姿态解算不需要做额外的力矩补偿，调试难度更低。中心舱体采用分层式设计，最上层是飞控与GPS模块的安装位，做了独立的减震安装柱，能过滤旋翼转动带来的高频振动，避免飞控的加速度计数据出现噪声；中间层是电池安装舱，舱内设计了可调节的绑带固定位，能适配不同容量的2S-3S锂电池，同时电池位置尽量靠近整机的重心平面，减少电池重量带来的重心偏移；最下层预留了相机与图传模块的安装位，安装面做了平整的凸台，能直接粘贴固定轻量化的航拍摄像头，不需要额外做转接支架。

　　设计思路上，整个机架优先考虑轻量化与结构强度的平衡，没有采用一体打印的实心结构，机臂内部做了镂空的加强筋布局，沿着机臂的受力方向布置纵向加强筋，横向布置环形筋条提升抗扭刚度，既把整机机架的重量控制在合理范围，又能保证在急停、急转弯的大拉力工况下，机臂不会出现明显的形变，避免因为机臂形变导致的旋翼拉力轴线偏移，影响飞行稳定性。旋翼的安装位置经过反复校核，相邻两个旋翼的转动平面完全处于同一高度，桨尖之间的安全间隙留足了12mm，哪怕飞行中出现小幅的机体振动，也不会出现打桨的问题；每个电机安装座上都预留了标准的16mm孔距安装孔，能适配市面上主流的1306、1407系列小型无刷电机，不需要用户自己重新打孔修改。

　　从安装边界与尺寸参数来看，这款机架的对角电机轴距为180mm，属于典型的微型四轴尺寸，整机最大外轮廓尺寸控制在210mm以内，能轻松放进普通的单肩摄影包侧袋，外出携带不需要专门的防护箱。中心舱体的内部安装空间为45mm×45mm×20mm，足够容纳常规的迷你飞控、电调、接收机等元器件，舱盖采用卡扣式固定，不需要螺丝就能拆开，日常更换电池、调整元器件位置的时候非常方便。机臂与中心舱体采用一体化的连接结构，没有采用折叠机臂的设计，一方面是小尺寸机架的折叠结构会带来额外的重量与连接间隙，飞行中容易出现机臂松动的问题，另一方面一体化结构的抗冲击能力更强，新手练习飞行时如果出现坠机，机臂和中心舱的连接位置不容易断裂，能降低日常使用的维护成本。

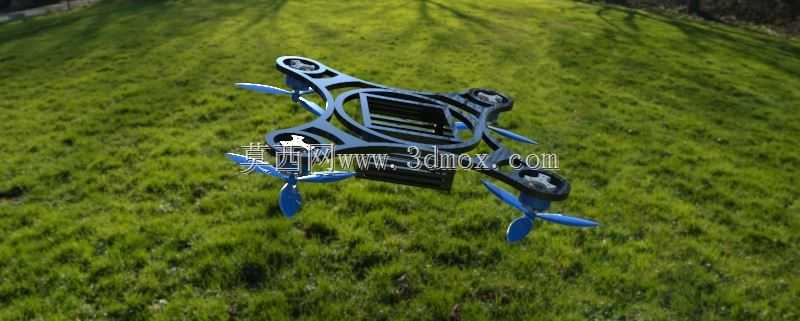

　　在实际作业的适配性上，机架底部预留了2mm高度的起落架凸台，不需要额外安装外置起落架，就能让底部的相机镜头离地面有足够的安全距离，降落时不会刮蹭镜头；同时凸台的平面度控制在0.1mm以内，降落时能保证整机平稳放置在平整地面上，不会出现侧歪的情况。整个机架的所有安装孔位都采用统一的M2螺丝规格，用户在组装的时候不需要准备多种规格的螺丝工具，装配效率更高；走线槽沿着机臂内部的加强筋间隙布置，电调到电机的电源线、信号线都能埋在机臂内部，不会裸露在外面被桨叶打到，也能减少飞行时的风阻。针对户外草地、林间这类复杂起降场景，机架的底部边缘做了15度的倒角，哪怕降落在不太平整的草地上，也不会因为底部边缘卡到草叶导致侧翻。
