四旋翼小型航拍无人机结构设计方案

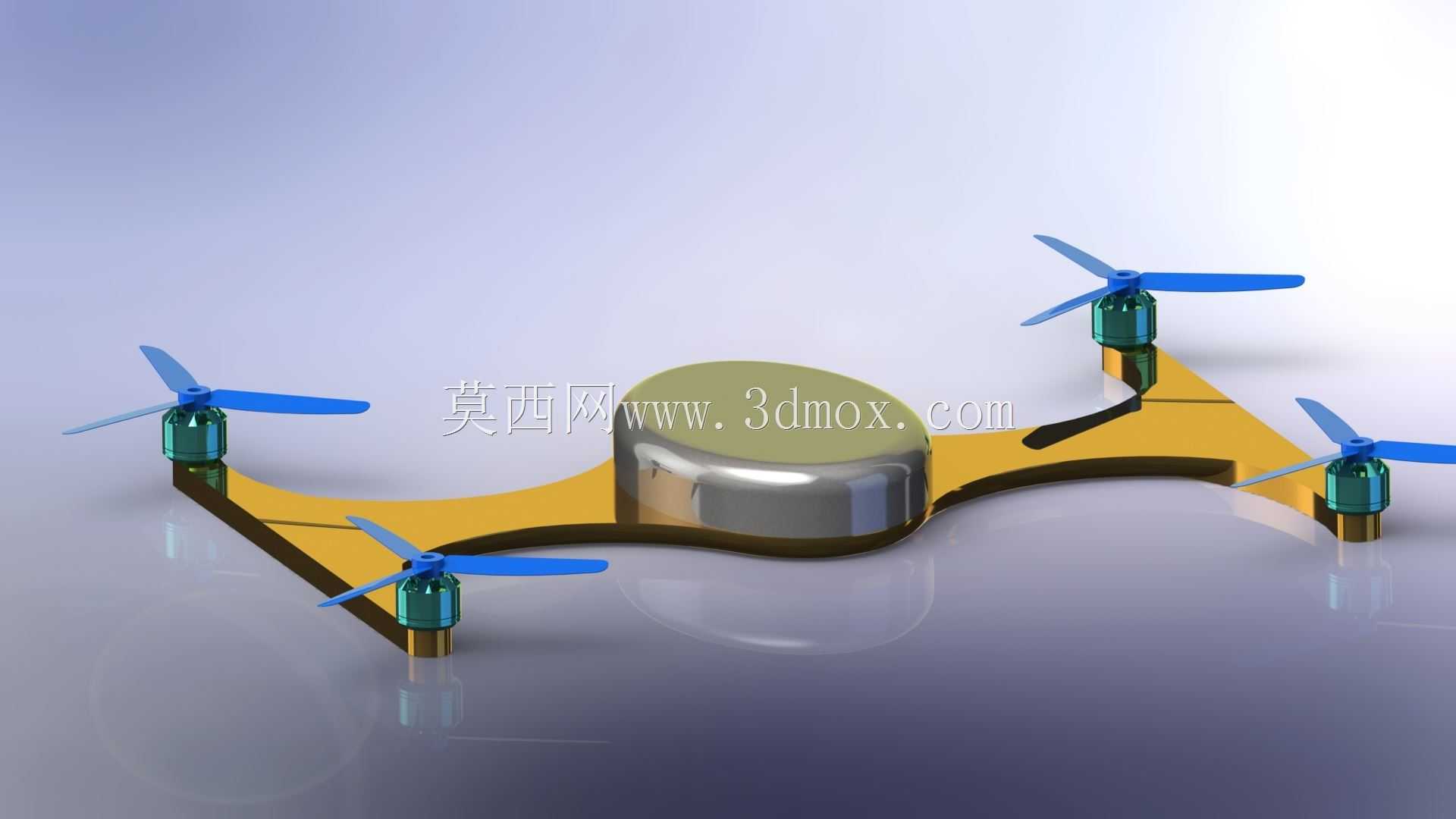

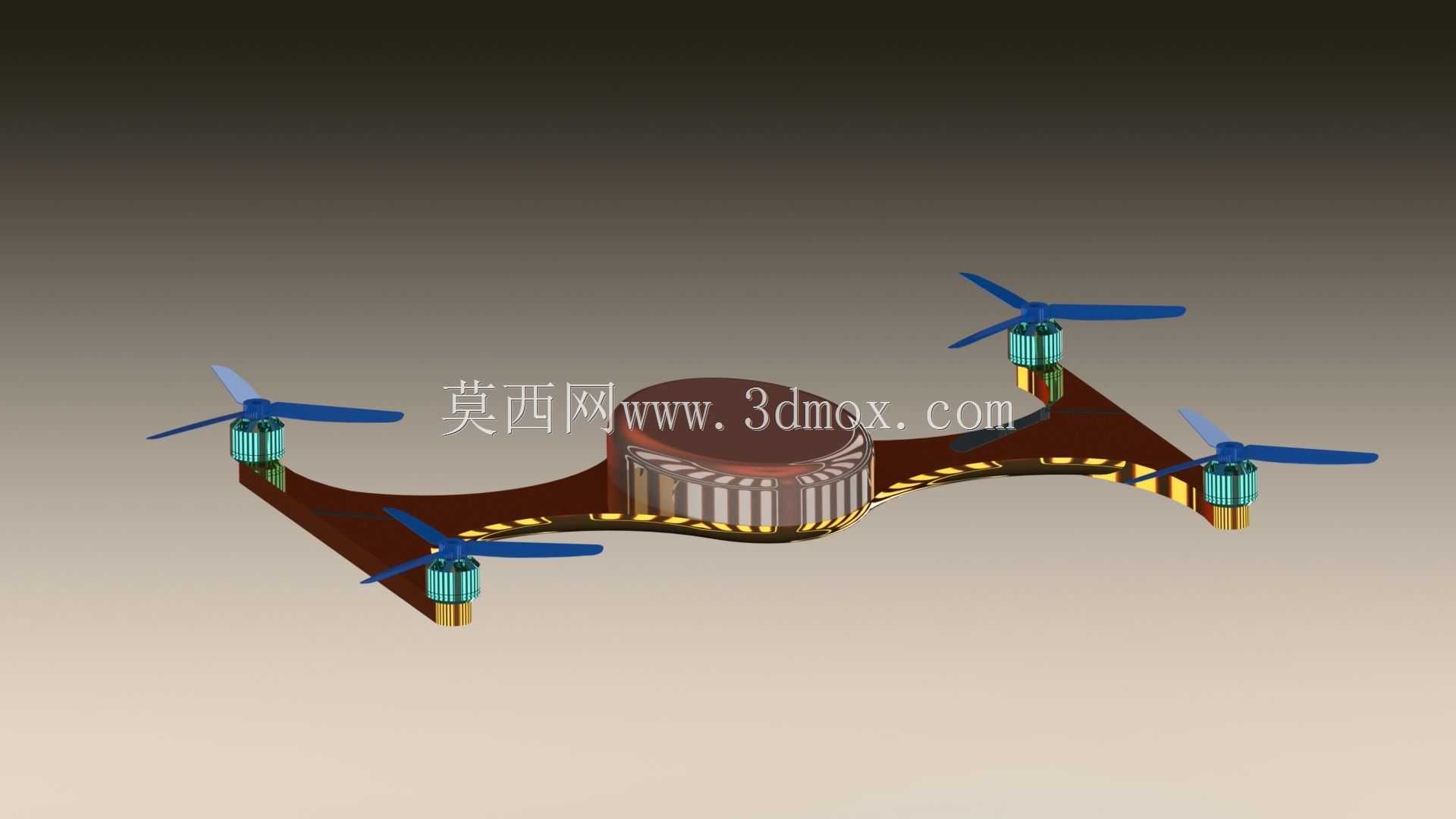

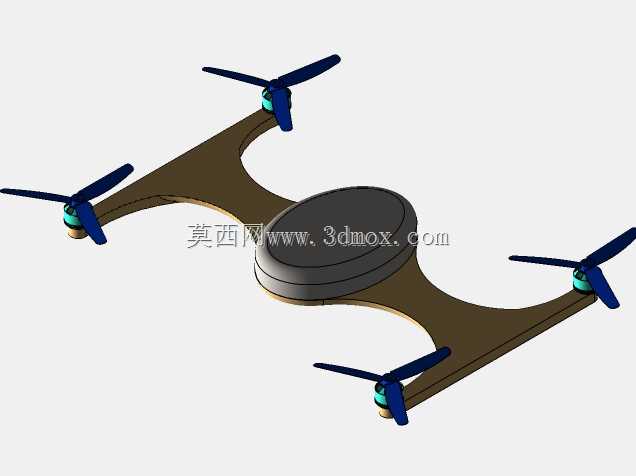

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的使用需求展开，日常可覆盖园区巡检、小型活动航拍、农林样点勘测、教学实训演示等多个场景，没有追求大载重长航时的冗余设计，所有结构参数都瞄准轻量化、易维护、抗日常磕碰的实用方向。从实际使用的角度出发，机臂采用一体化弧形延展结构，没有使用常见的直臂加紧固件拼接的方案，四个机臂从中心主机舱位置平滑向外延伸，臂身截面做了渐变收窄处理，靠近中心舱的位置壁厚更大，用来承接飞行过程中电机产生的持续振动，避免长期使用后臂身出现应力裂纹，臂端则预留了标准的电机安装位，安装孔位匹配市面上常用的22系列外转子无刷电机，安装面做了0.2mm的下沉定位台，装配时不需要额外调整同轴度，

　　能直接减少电机安装偏斜带来的动平衡问题。中心主机舱采用椭圆扁平化设计，上壳为弧面过渡结构，既可以降低飞行过程中的正面风阻，也能在舱内容纳飞控板、电池、图传模块等核心元器件，舱体内部预留了三层安装凸台，最上层放置GPS模块与数传天线，中间层固定飞控主板与电调分线板，最下层为电池仓，电池仓做了可调节的卡扣位，能适配不同容量的2S-3S锂电池，不需要额外修改结构就能根据作业需求调整续航时长。旋翼部分搭配的是6寸三叶螺旋桨，桨叶根部做了加厚处理，和电机轴的配合位采用快拆结构设计，日常外场作业时不需要借助工具就能完成桨叶更换，桨尖做了轻微的上反角处理，能降低高速旋转时的翼尖涡流损耗，同时减少飞行过程中的气动噪音。整机的安装边界控制得比较紧凑，

　　对角电机轴的中心距控制在250mm级别，属于典型的小型便携级四旋翼尺寸，日常收纳时不需要拆卸机臂，能直接放入常规的双肩背包隔层，外场转场的携带成本很低。机臂下表面预留了可选的脚架安装孔位，用户可以根据使用需求加装轻量化起落架，避免起降过程中摄像头或者下置传感器直接接触地面造成磨损，也可以选择不装脚架进一步降低整机重量，提升飞行灵活性。结构设计阶段特意做了动平衡匹配校核，四个机臂的重量差控制在0.5g以内，电机安装位的水平度公差控制在0.1mm以内，能减少飞行过程中不必要的功率损耗，也能降低飞控的修正负担，提升飞行姿态的稳定性。机身材质默认选用ABS工程塑料作为3D打印的基础材质，壁厚统一设置为1.5mm，

　　关键受力位置比如机臂与中心舱的衔接处做了局部加厚到2.5mm，同时在内部增加了三角加强筋结构，既不会过多增加整机重量，也能承受日常起降的冲击力以及轻微的碰撞剐蹭，不会出现一摔就断臂的问题。中心舱的上下壳采用卡扣加两颗M2螺丝的固定方式，日常检修内部元器件时只需要拧下两颗螺丝就能拆开上壳，不需要拆解整个机身结构，维护效率很高。机臂末端的电机走线全部设计为内藏式结构，线缆从臂身内部的走线槽直接通入中心舱，不会裸露在机身外部，既减少了飞行过程中的风阻，也能避免线缆被桨叶打到或者被外物勾挂造成故障。从功能适配的角度，这款结构预留了前置摄像头的安装位，位置在中心舱前端的下沉平台上，可以适配常见的1080P级别的小型航拍摄像头，安装位做了15度的仰角调节空间，用户可以根据拍摄需求调整镜头角度，不需要额外设计定制支架。整体结构没有做过多的异形曲面设计，所有结构特征都兼顾了3D打印的工艺可行性，打印过程中不需要添加过多的支撑结构，打印完成后只需要简单打磨支撑痕迹就能完成装配，对于建模学习者或者航模爱好者来说，不管是用来做结构设计参考，还是直接打印组装成可飞行的整机，都有比较强的实用价值。设计过程中也考虑了不同加工工艺的适配性，如果是小批量注塑生产，只需要对部分卡扣位置做脱模斜度调整就能直接开模，不需要对整体结构做颠覆性修改，结构的通用性较强。
