多旋翼无人机万向节相机稳定支架结构

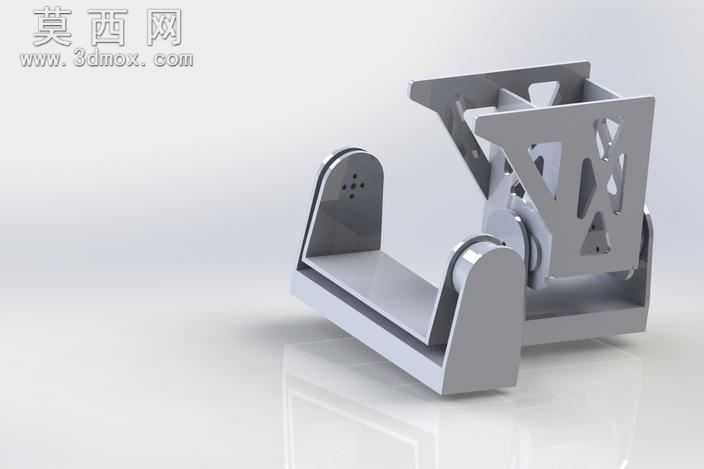

本作品为适配多旋翼航拍无人机的万向节相机稳定支架三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，从底座承载平台、双侧俯仰支撑臂到中部万向调节框架均采用自顶向下的装配设计逻辑，各部件间的铰接间隙、转动行程均按照实际装配公差预留0.1-0.2mm的配合余量，确保虚拟装配下各转动副无干涉、无卡滞，可完整模拟俯仰、横滚两个轴向的角度调节动作。模型渲染阶段采用哑光金属材质模拟轻量化铝合金加工质感，对支架框架上的镂空减重结构做了边缘倒角的光影细化，还原铣削加工的工艺细节，支撑臂上的安装定位孔做了沉头结构的细节刻画，匹配3毫米胶合板的安装适配需求，整体渲染光影采用柔和的影棚布光，突出金属结构的硬朗线条与装配层次感。结构设计上，底座采用U型承载托板结构，可适配常见的紧凑型航拍相机安装尺寸，双侧支撑臂内置铰接转轴，连接中部的万向调节框架，框架采用三角镂空的轻量化构型，在保证结构刚性的前提下最大限度降低整体重量，适配多旋翼无人机的载重限制。设计思路围绕无刷伺服系统的适配需求展开，支架的转动关节预留了无刷电机与控制板的安装位，无需大幅修改结构即可直接搭载常用的云台无刷动力组件，同时框架的镂空结构可有效降低飞行过程中的风阻，减少风阻带来的画面抖动问题，整体结构兼顾了轻量化、刚性与装配兼容性，既可以直接用于3D打印制作功能原型，也可作为基础构型修改适配不同尺寸的航拍相机、运动相机，为航拍云台的DIY制作与二次开发提供可靠的结构参考。
