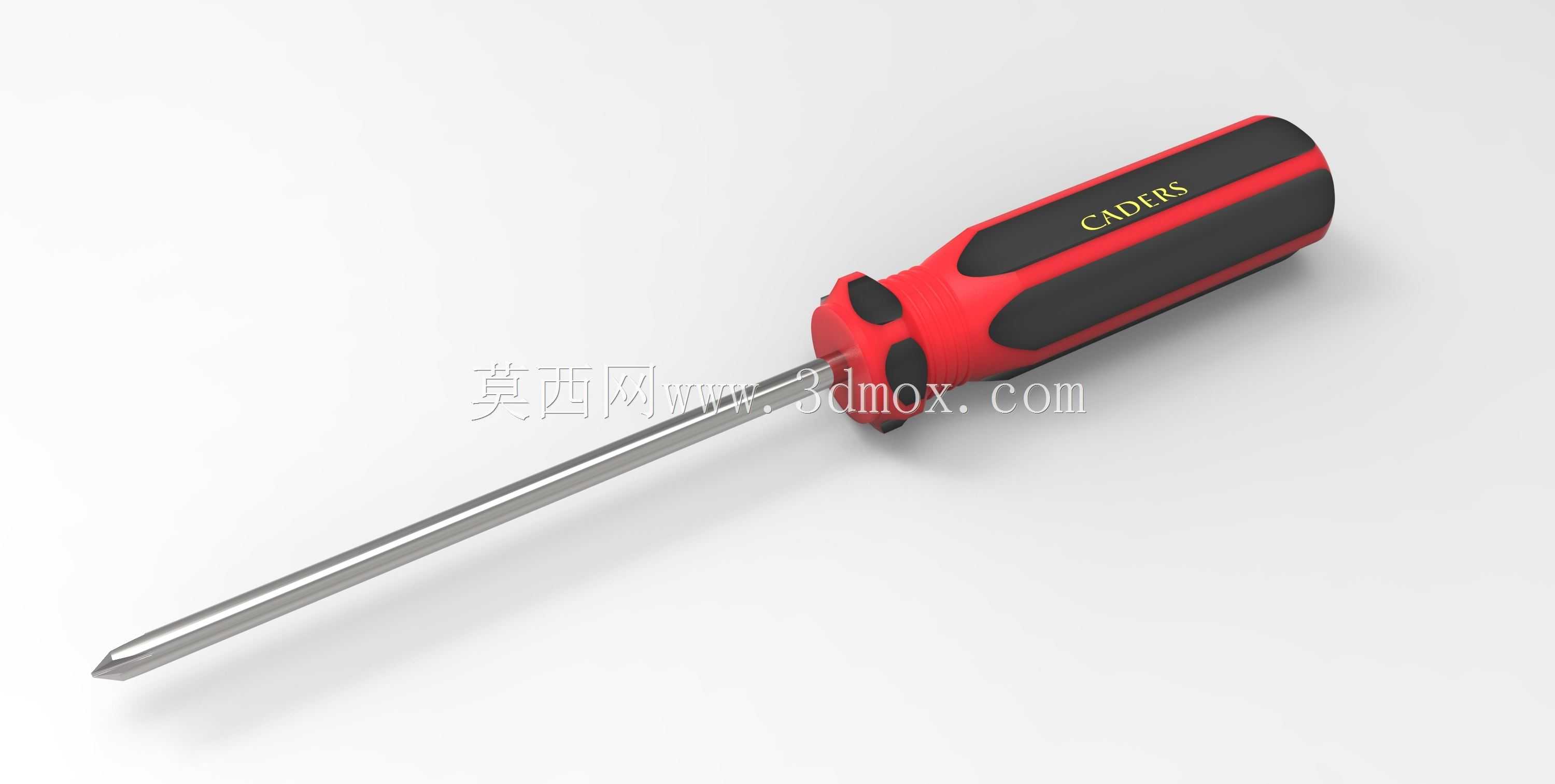

双色防滑柄十字型手动螺丝刀结构设计

　　这款手动旋具的设计核心围绕一线装配、维修场景的实际操作痛点展开，没有多余的装饰性结构，每一处造型都服务于实际使用需求。先从应用场景说起，不管是民用家电拆装、机电设备日常维保、五金加工工位的小零件紧固，还是学生金工实习、家用日常维修，这类十字螺丝刀都是触达率最高的基础工具，几乎覆盖所有需要拧紧或拆卸十字槽螺钉的作业场景，不需要配套电源、气源，徒手即可操作，适配M2到M6区间的常规十字机螺钉、自攻螺钉，能应对绝大多数非金属、低硬度金属材质的螺纹连接作业。

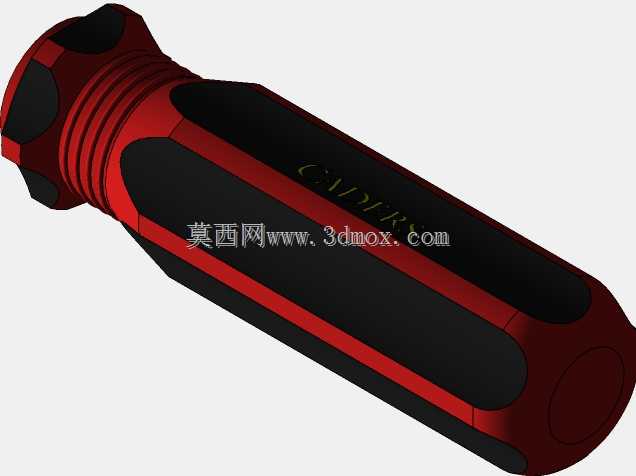

　　从功能特性来看，批头部分采用高硬度合金结构钢的设计取向，杆部做了通体淬硬处理，表面粗糙度控制在Ra0.8以下，既保证足够的抗扭强度，避免大扭矩下批头弯折、崩口，也能减少杆部与工件过孔的摩擦阻力，插入螺钉槽的端部做了精准的十字槽型匹配，公差控制在IT7级，和标准十字螺钉槽的贴合度足够高，作业时不容易滑牙，不会损伤螺钉槽口，也能减少操作时的滑脱风险。手柄部分采用双色双材质复合结构，红色区域为高韧性PP基材，承担整体结构支撑，黑色区域为包覆式TPR软胶，直接和手掌接触的位置都做了软胶覆盖，软胶表面设计了多道沿手柄周向分布的弧形防滑凹槽，不管是手掌干燥还是沾有少量油污、汗液的工况下，都能提供足够的握持摩擦力，不会出现拧动时手打滑的问题。手柄的轮廓做了人体工学适配，整体是前细后粗的纺锤形，尾部做了圆弧过渡，长时间握持施力不会硌手，批杆和手柄的连接位置做了嵌入式的防转结构，批杆尾部埋入手柄内部的深度达到手柄总长度的三分之一，大扭矩拧动时不会出现批杆和手柄相对转动、脱出的问题。

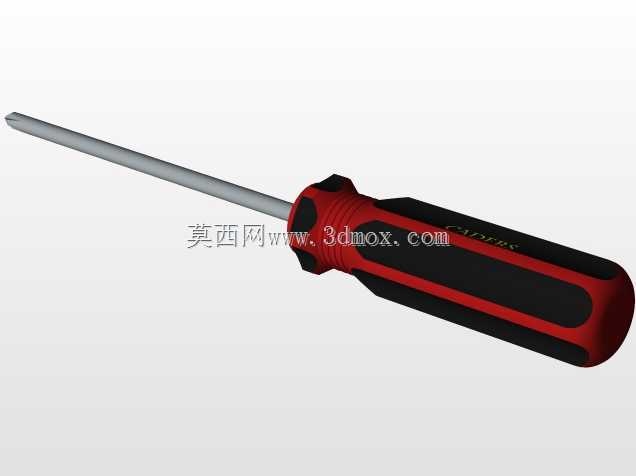

　　设计思路上没有追求花哨的外观，优先平衡了操作手感、结构强度和加工可行性，批杆和手柄的连接采用常规的注塑包胶工艺即可实现量产，不需要复杂的装配工序，批头的十字槽型采用标准成型铣刀加工就能保证精度，手柄的双色结构采用常规的双色注塑模具即可生产，整体加工难度低，量产一致性容易控制。外形尺寸方面，这款螺丝刀总长度控制在220mm左右，其中批杆有效作业长度为120mm，手柄长度为100mm，手柄最大直径为38mm，这个尺寸区间属于中号十字螺丝刀的黄金尺寸，既不会因为总长过短无法伸入深度较大的安装孔位，也不会因为总长过长在狭小空间内操作受限，批杆直径为6mm，能承受的最大手动扭矩达到8N·m，完全覆盖常规手工拧动螺钉的扭矩需求，不会因为扭矩过载出现杆部变形。安装边界上，因为是手动工具，不需要固定安装，作业时只需要保证批头和螺钉槽完全贴合，施力方向和螺钉轴线保持一致即可，批杆的直线度控制在0.1mm/100mm以内，插入深孔作业时不会出现杆部偏斜剐蹭孔壁的问题，手柄尾部的圆弧设计也允许作业时用掌心施加轴向顶紧力，配合手部的旋转动作完成螺钉的初始拧入和最终拧紧，不需要额外的辅助顶推工具。

　　在实际结构建模过程中，批杆和手柄的配合位置做了周向滚花的结构设计，埋入手柄的滚花段能进一步提升两者的结合力，即使长期承受交变扭矩也不会出现松动，手柄上的品牌标识区域做了下沉式的凹槽设计，标识采用模内注塑成型，长期使用摩擦也不会脱落，不会因为标识凸起影响握持的平顺感。批头的端部做了微小的倒角处理，对准螺钉槽时不需要刻意调整角度就能顺利滑入槽内，提升对位效率，尤其是在视线受阻的盲操作场景下，这个倒角结构能大幅降低对位难度，减少批头划花工件表面的概率。整体结构没有易损的活动部件，正常使用情况下的寿命只和批头的磨损程度相关，当批头十字棱边出现磨损圆角时，只需要重新修磨端部即可恢复使用性能，维护成本极低。
