轻型飞机桁架式机身骨架结构设计

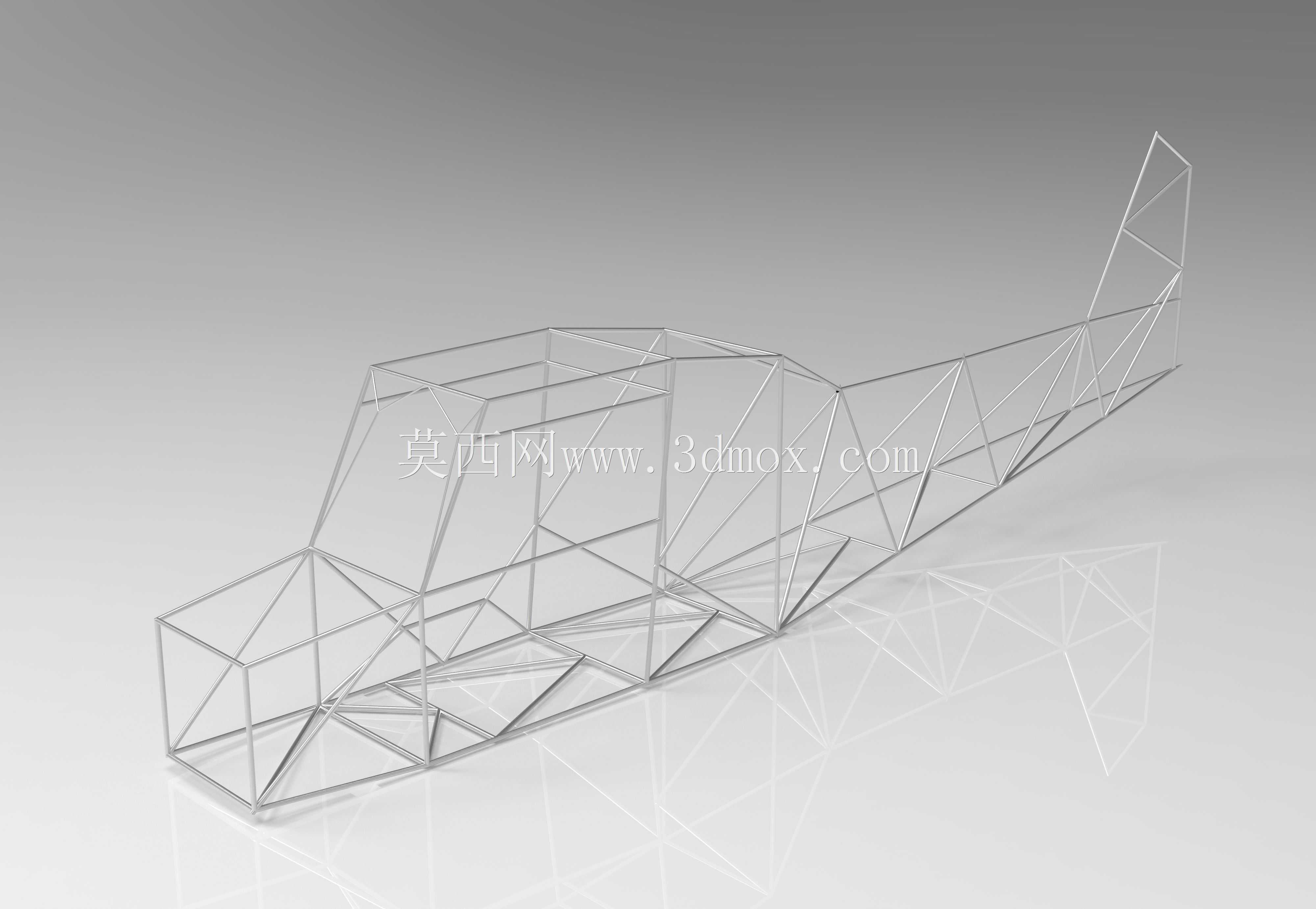

　　这套机身骨架针对轻型通航飞机的承载需求展开，整体采用空间管桁架构型，区别于半硬壳式蒙皮承力结构，骨架本身即构成主要传力路径，适合小批量试制、教学验证与复古机型复原场景。在轻型飞机维修与复刻领域，原始机身常因管材锈蚀、碰撞变形或资料缺失而无法继续使用，重建一套可核对的三维骨架，能够直接支撑管材下料、型架搭建与焊接装配。

　　从传力逻辑看，机身前段围绕座舱与发动机安装区布置较密的框格，节点间距收紧，以承受发动机架、仪表板、座椅骨架及起落架接头传来的集中载荷；中段向机翼对接区过渡，桁梁与斜撑共同形成抗扭盒段，机翼升力通过两侧接头传入机身下部主承力梁，再沿纵向骨架向前后分散；尾段截面逐渐收窄，杆件数量减少但斜向支撑保持连续，用于传递平尾、垂尾的气动载荷与着陆时的尾轮冲击。整段骨架没有依赖大块实体板材，而是以细杆组成稳定三角形，这种处理在保证刚度的同时控制了空机重量。

　　建模时先按机身对称面建立纵向基准，再确定座舱开口、翼身交点、尾翼安装面和发动机防火墙位置。主桁梁沿机身两侧贯穿，形成上下两条纵向轮廓；横向框位按载荷集中点设置，框面并非简单平面矩形，而是随机身截面高度、宽度变化呈空间多边形。每个框位之间加入斜杆，使侧面、底面和局部顶面均形成三角网格，避免四边形框架在气动载荷和地面振动下出现剪切失稳。座舱区域因人员进出和视界需要必须保留大开口，模型在开口边缘采用双杆并行或局部加强节点，把原本连续的桁架绕开口重新闭合，保证开口不会切断主传力路径。

　　外形边界方面，骨架外轮廓需为后续蒙皮、整形条和内饰留出安装层，杆件中心线不能直接等同于机身理论外形。机头段高度较大，用于容纳发动机架、防火墙和操纵踏板；座舱段宽度按并排或单座布局控制，侧下方桁架为座椅、安全带锚点和地板梁提供连接位置；尾梁段高度与宽度同步减小，末端需匹配尾翼接头和尾轮支座。工程推进中，所有杆件端点均应落在明确节点上，尽量避免一根管在跨中受另一根管传来的集中力；无法避免时，需在交点处加设角撑或连接板，把局部弯矩转化为节点轴向力。

　　管材规格可按区域分级：主承力桁梁与机翼对接附近选用较大管径或壁厚，尾段次级支撑杆可减小规格；节点处多杆相贯，三维模型需准确表达各管中心交点和切口关系，便于数控相贯线切割或工装定位。焊接装配时建议先在型架上固定防火墙、翼身接头框、尾翼接头框等硬点，再依次安装纵向桁梁和斜撑，采用对称点焊约束变形，最后满焊并校正。模型还可用于干涉检查：操纵钢索、燃油管路、电气线束沿骨架内侧布置时，必须与焊缝和接头保持安全间距；座椅、地板和蒙皮铆钉边也不能与杆件冲突。

　　在实际使用中，这类桁架机身便于目视检查裂纹、更换单根损伤管材，也适合航空教学中演示拉压受力、节点传力和开口加强。结构验证阶段可将骨架导入有限元环境，对发动机推力、机翼升力、尾翼载荷及硬着陆工况分别约束求解，重点关注机翼接头、防火墙角点、起落架安装座和尾段铰接区的应力分布。通过三维骨架先行协调外形、硬点和管路走向，能够减少试制阶段反复修切管材的成本，使后续焊接、蒙皮包覆和总装定位都有明确依据。
