工业冷水机组管路布线系统结构设计

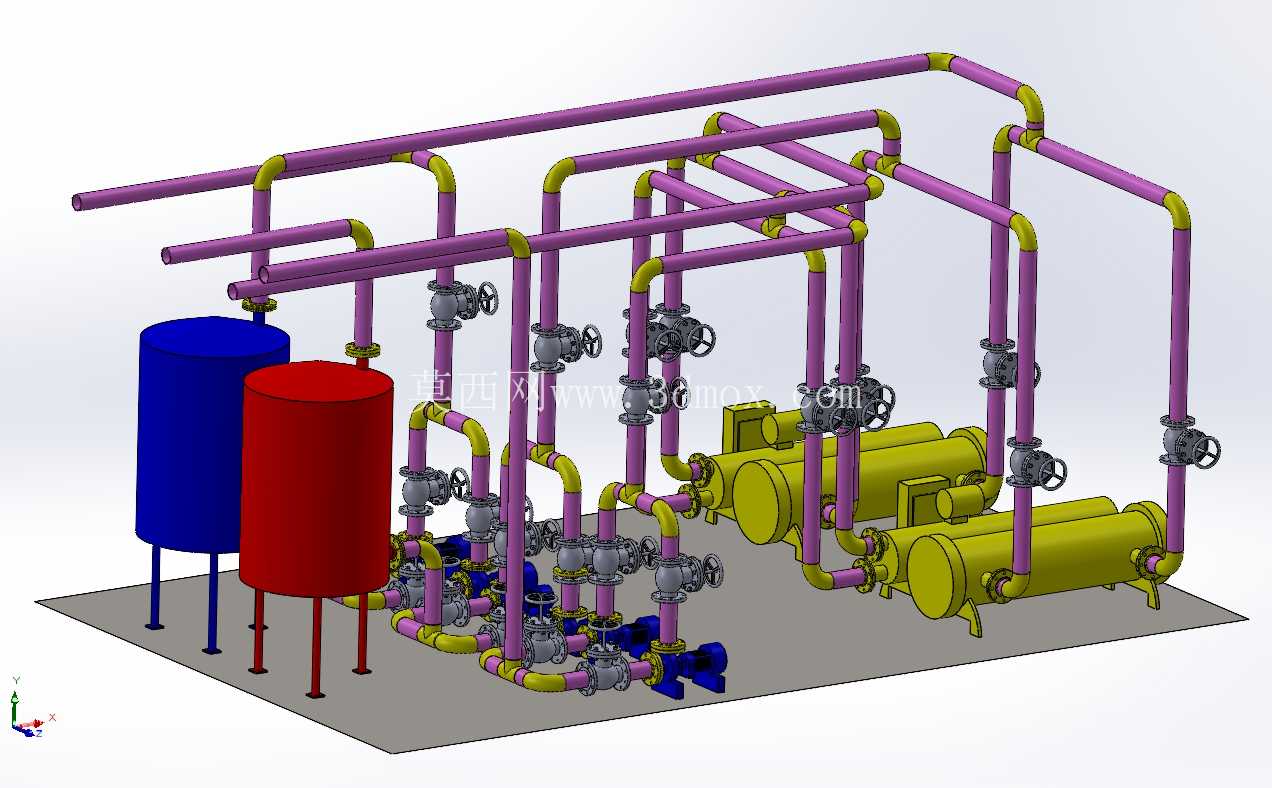

　　这套管路系统主要应用于工业制程冷却场景，常见于化工生产、精密电子制造、大型中央空调主机房等需要持续稳定冷源供给的场所，承担着冷媒或载冷剂在各功能单元之间的输送、分配、通断调节功能，是整套冷水机组能够稳定实现冷热交换、冷量输出的核心脉络部分。从结构布局来看，整套管路采用落地式集成排布设计，所有组件均安装在统一的钢制安装底座上，底座预留了地脚安装孔位，可直接通过膨胀螺栓固定在设备机房的硬化地面上，整体安装边界宽度适配常规机房通道预留尺寸，运输时可整体吊装，无需现场拆分管路，大幅缩短现场安装施工周期。

　　系统左侧设置两个立式承压储液罐体，分别承担不同工况下的载冷剂缓冲、存储功能，蓝色罐体对应低温载冷剂回路，红色罐体对应高温回流载冷剂回路，罐体底部采用支腿支撑，支腿高度预留了排污阀安装与操作空间，罐体顶部的接口直接对接上方主输送管路，减少管路弯折带来的流阻损失。右侧卧式布置的两台管壳式换热单元，是整套系统实现冷量交换的核心部件，管路通过多组分支回路分别接入两台换热器的进出口，可根据实际冷量需求实现单台运行或两台并联运行的工况切换，满足不同负载下的冷却需求。

　　整套管路的主管路采用统一管径设计，分支管路根据对应换热器、储液罐的接口尺寸做变径处理，所有管路转弯处均采用标准弯头连接，避免直角弯折造成的流体紊流与压损，管路与阀门、设备接口的连接位置均预留了法兰安装余量，方便后期检修拆卸。管路上布置的多组手动手轮阀门，分别对应各分支回路的通断控制、流量调节功能，阀门安装位置均预留了操作空间，操作人员站在地面即可完成所有阀门的开关与开度调节操作，无需额外搭设操作平台。管路底部靠近底座位置设置了多台卧式离心输送泵，为整个管路内的流体提供循环动力，泵组进出口均设置了软连接与检修阀门，可在单台泵故障时关闭前后阀门直接拆换，无需排空整个系统的载冷剂。

　　设计过程中优先考虑了管路的应力释放，所有长距离直管段均设置了自然补偿弯，避免设备运行过程中因流体温度变化造成管路热胀冷缩拉裂接口，同时管路支架的位置避开了阀门、法兰等检修部件，不会对后期维护操作造成遮挡。从流体走向逻辑来看，高温回流的载冷剂先进入红色储液罐缓冲，通过泵组加压后送入换热器与冷媒进行热交换，降温后的载冷剂汇入蓝色储液罐，再通过主输出管路送往车间末端用冷设备，换热后的高温载冷剂再通过回流管路回到红色储液罐，形成完整的闭式循环回路。整套管路的排布充分考虑了操作巡检的便利性，主要阀门、仪表的安装位置均朝向巡检通道一侧，日常巡检时可直接观察阀门开度、跑冒滴漏情况，所有管路的外表面预留了保温层安装空间，后期施工时可直接在管路外包裹保温材料，不会出现保温层与相邻管路、支架干涉的问题。
