三叶轴承结构指尖陀螺三维结构设计

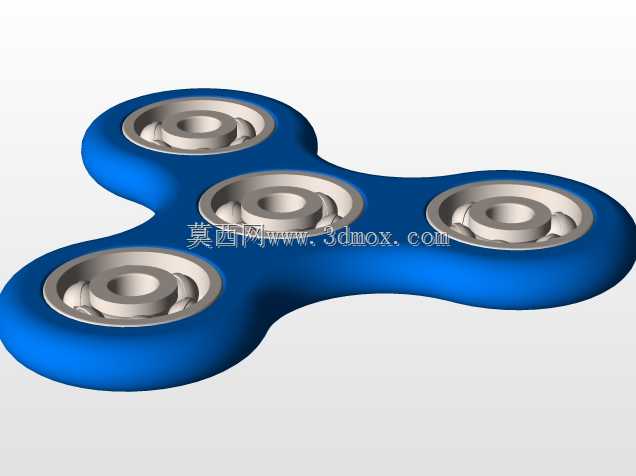

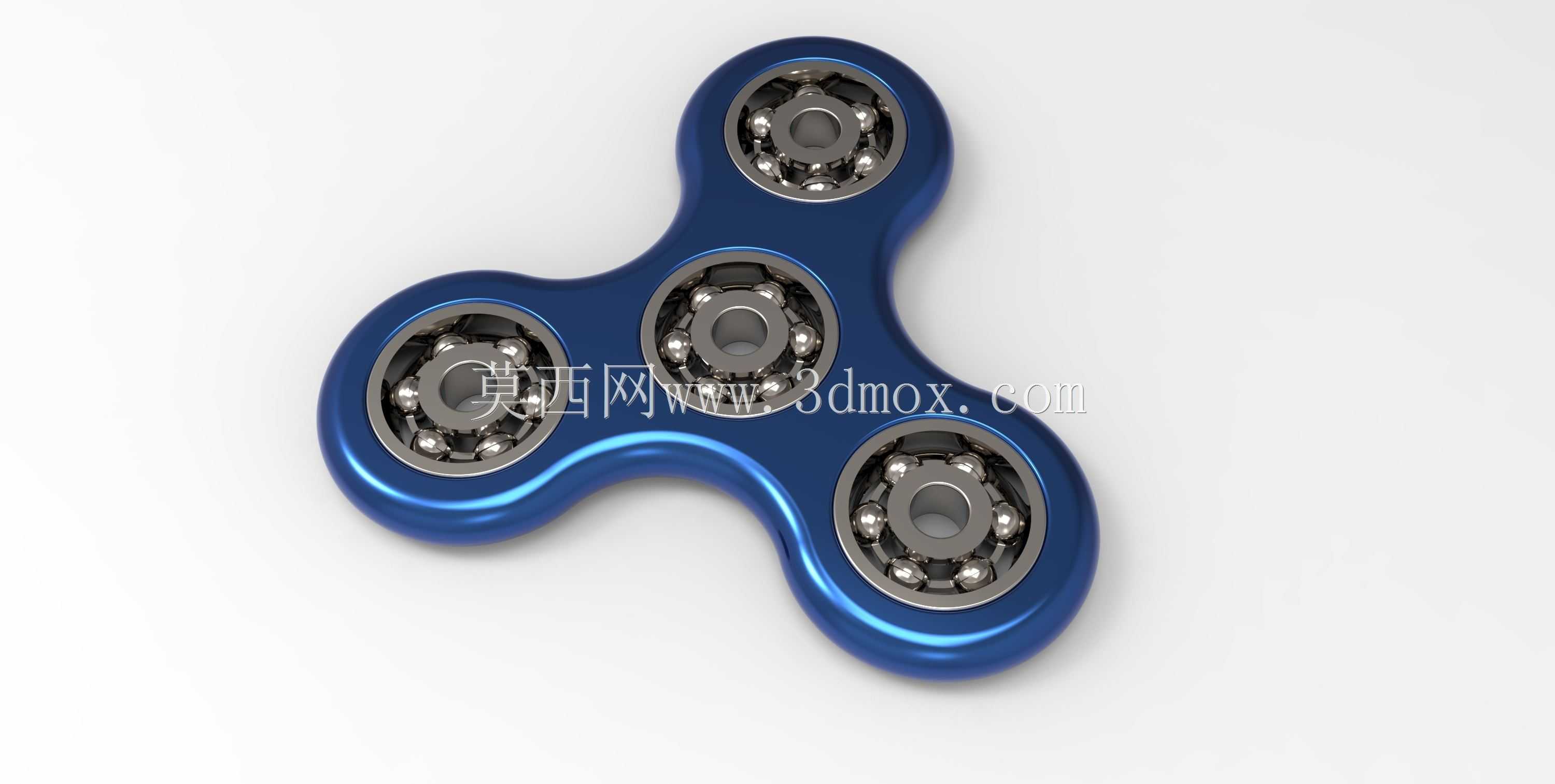

　　日常手持把玩的减压类旋转物件，三叶对称结构的指尖陀螺是目前市面流通较广的构型，这款模型还原了金属外壳搭配内置滚珠轴承的完整结构，从结构设计角度看，这类产品的核心诉求是旋转过程的动平衡稳定性、握持贴合度以及长时间旋转的阻尼均匀性。先从实际使用场景来说，这类物件多用于日常伏案间隙的手部把玩，依靠手指捏持中心轴位置，通过拨动力带动外圈三叶结构旋转，因此中心轴承的装配同轴度是设计时的核心管控点，一旦中心轴与外圈安装位存在同轴度偏差，高速旋转时会产生明显的偏摆震动，不仅影响旋转时长，还会带来握持的不适感。这款模型的三叶结构采用等角度120度均分布局，每个叶瓣末端都嵌入了独立的滚珠轴承组件，这部分设计一方面是通过末端配重提升旋转时的转动惯量，

　　在相同拨动力度下获得更长的旋转维持时间，另一方面外露的滚珠结构也能在静态时提供额外的指尖触感反馈，兼顾把玩时的触觉体验。从外形尺寸的设计逻辑来看，这类手持物件的整体外轮廓直径通常控制在70-80mm区间，厚度不超过15mm，这个尺寸边界刚好适配成年人拇指与食指捏持的操作空间，不会因为尺寸过大导致握持费力，也不会因为尺寸过小影响拨转操作的便利性。中心捏持位的直径设计在10mm左右，表面做了微弧过渡处理，贴合指腹的接触曲面，避免长时间捏持产生的压痕。每个叶瓣的外轮廓都做了大圆角顺滑过渡，没有尖锐棱角，既保证把玩时的安全性，也能降低旋转过程中的空气阻力，减少风阻带来的动能损耗。结构装配层面，外壳采用一体化的金属质感构型，

　　三个末端轴承位与中心主轴承位的安装孔位精度需要严格管控，孔位的位置度公差建议控制在0.02mm以内，保证每个配重轴承的重心都落在整体旋转中心的等半径圆周上，避免动不平衡量带来的震动。内置的滚珠轴承采用标准深沟球轴承结构，滚珠与内外圈的配合间隙控制在合理范围，既保证旋转的顺滑度，又不会出现径向窜动。中心主轴承的内圈与捏持端盖采用过盈配合，外圈与主体三叶结构的安装孔同样采用过盈配合，保证旋转过程中内外圈不会跟转，动力全部作用在轴承的滚动体上，最大化旋转效率。从设计思路的落地来看，这类产品的建模过程需要先搭建120度对称的基准骨架，先确定中心旋转轴的位置，再绘制单个叶瓣的轮廓曲线，通过阵列特征生成整体外轮廓，之后再拆分各个轴承的安装位，

　　预留出轴承装配的间隙与配合余量。外壳的曲面过渡需要做G2连续处理，保证表面光影过渡顺滑，还原金属外壳的质感表现。末端的配重轴承需要完整还原保持架、滚珠、内外圈的细节结构，不仅是外观展示需求，也能在做结构干涉检查时验证装配合理性，避免实际生产时出现轴承装不进安装位的问题。实际生产中这类结构通常采用锌合金压铸或者CNC铣削加工外壳，表面做阳极氧化或者电镀处理提升质感，内置轴承采用标准微型轴承，不需要单独开模定制，能有效控制生产成本。安装边界方面，中心端盖与主体装配后，整体厚度方向的突出量不超过1mm，保证捏持时指腹接触的是平整的端面，不会因为端盖突出硌手。三个叶瓣的末端圆弧半径一致，旋转时外轮廓形成一个完整的圆形轨迹，不会出现突出的结构剐蹭手指。从功能特性来说，除了基础的旋转减压功能，等重分布的三叶结构也让它可以在平面上做短暂的立式旋转，拓展了把玩的形式，末端外露的滚珠也可以单独拨动，提供更多的交互方式。建模过程中对各个配合面的公差预留是重点，过盈量太大容易导致装配时外壳开裂，过盈量太小则会出现轴承松脱，旋转时产生异响。另外整体的重量控制也很关键，整体重量控制在60-80g区间是比较合适的，太重会导致长时间握持累手，太轻则会因为转动惯量不足导致旋转时间过短，影响使用体验。
