多规格组合式传动齿轮组结构设计方案

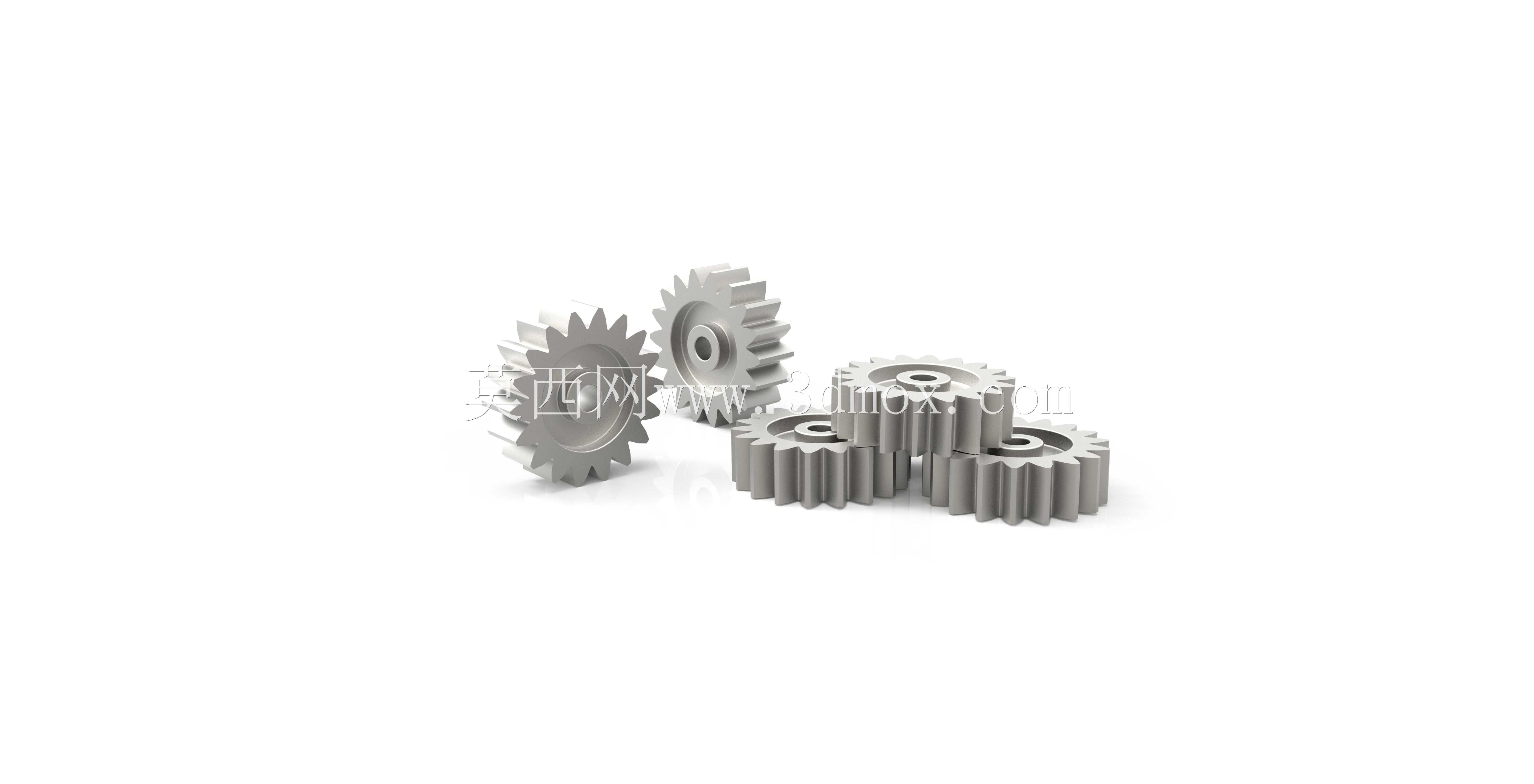

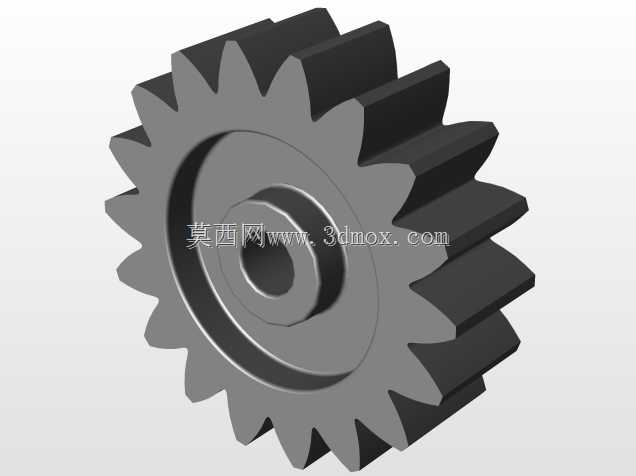

　　这套组合式传动齿轮组，核心面向中小功率变速传动场景做结构适配，常见于小型台式加工设备进给机构、轻型物料输送线动力分配单元、精密检测仪器的档位切换模块中，承担不同转速区间的动力传递与扭矩匹配作用。整套齿轮组包含6个不同齿形参数的直齿圆柱齿轮，各齿轮的齿顶圆、分度圆、齿根圆尺寸经过梯度匹配，可通过不同齿轮的啮合组合实现多档位转速输出，满足设备在不同工况下的动力输出需求。从设计逻辑来看，建模阶段优先保证齿廓曲线的啮合精度，所有轮齿采用标准渐开线齿形，压力角取通用机械传动常用的20度，齿顶高系数取1，顶隙系数取0.25，确保啮合过程中齿面接触均匀，不会出现偏载、卡滞或传动冲击过大的问题。不同齿数的齿轮按照传动比梯度排布，

　　相邻档位的传动比差值控制在合理区间，避免档位切换时转速跳变幅度过大，影响设备运行稳定性。齿轮的中心孔尺寸按照通用安装轴径做标准化设计，孔位预留键槽安装位置，可适配普通平键实现周向固定，部分小模数齿轮的轮毂位置做了加厚处理，避免长期传递扭矩时出现轮毂开裂的问题。安装边界方面，整套齿轮组排布时预留了足够的齿侧间隙，各齿轮啮合时的中心距严格按照分度圆相切的计算值设定，同时考虑到实际加工存在的公差，中心距预留了0.02-0.05mm的调整余量，既不会因为间隙过大导致传动回差超标，也不会因为间隙过小出现装配干涉、运转卡滞的问题。齿轮的齿宽根据各自传递的扭矩大小做差异化设计，大模数、承担大扭矩传递的齿轮齿宽更大，小模数、

　　仅做信号传递或小功率传输的齿轮齿宽适当收窄，在保证结构强度的前提下尽可能控制整体重量，减少转动惯量带来的传动损耗。实际应用场景中，这类组合齿轮组不需要额外做定制化改型即可适配多数轻型传动机构，安装时只需要按照排布位置将齿轮固定在对应传动轴上，调整好啮合间隙即可投入使用，日常维护只需要定期在齿面涂抹润滑脂，就能保证长期稳定运行。建模过程中对轮齿的过渡圆角做了统一处理，齿根位置的圆角半径按照模数的0.38倍设定，有效降低齿根位置的应力集中系数，提升齿轮的抗弯曲疲劳强度，避免长期交变载荷下出现断齿问题。所有齿轮的端面都做了平面度公差约束，确保安装后齿轮不会出现端面跳动超标的问题，减少运转过程中的轴向窜动，降低啮合噪音。针对不同的传动需求，

　　这套齿轮组既可以成组使用实现多档位变速，也可以单独拆分其中某一个齿轮作为单级传动的零件使用，适配性较强。在结构验证阶段，通过运动仿真模拟了不同啮合组合下的传动过程，确认各档位切换时齿轮不会出现顶齿、干涉问题，传动过程中齿面的接触斑点覆盖齿面长度的70%以上，符合通用机械传动的精度要求。考虑到实际加工的工艺性，所有齿轮的结构都没有设计特殊的异形结构，采用普通滚齿、插齿工艺即可完成加工，不需要特殊定制刀具，能够有效降低零件的加工成本，缩短生产周期。齿轮的轮毂端面都设计了退刀槽，方便滚齿加工时刀具退刀，也能避免装配时轴肩位置与齿轮端面出现干涉，保证装配到位。
