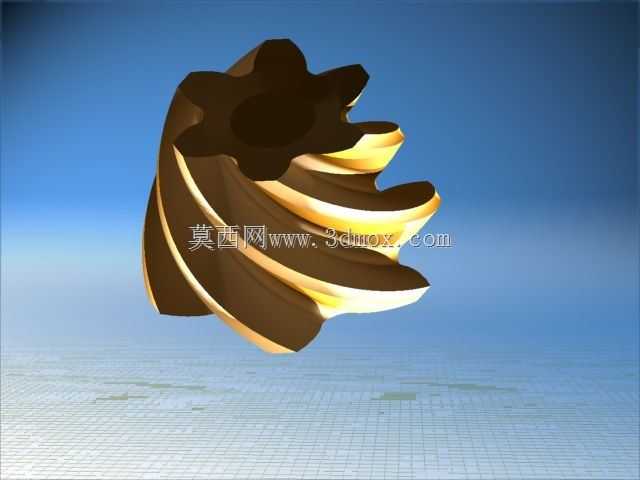

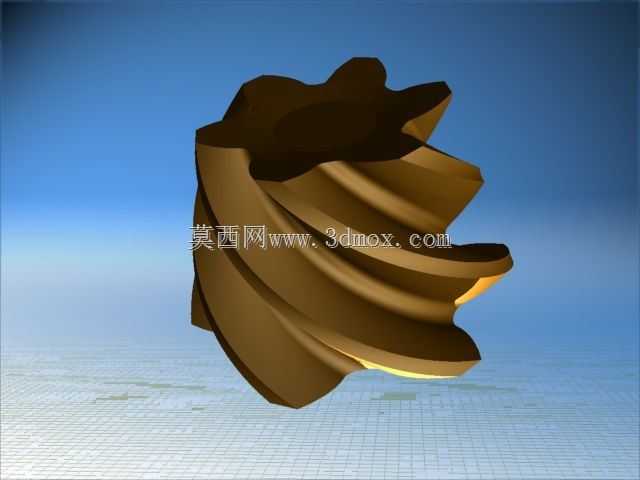

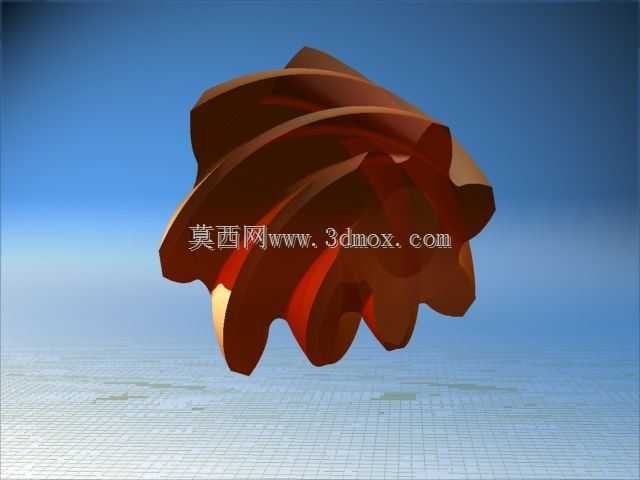

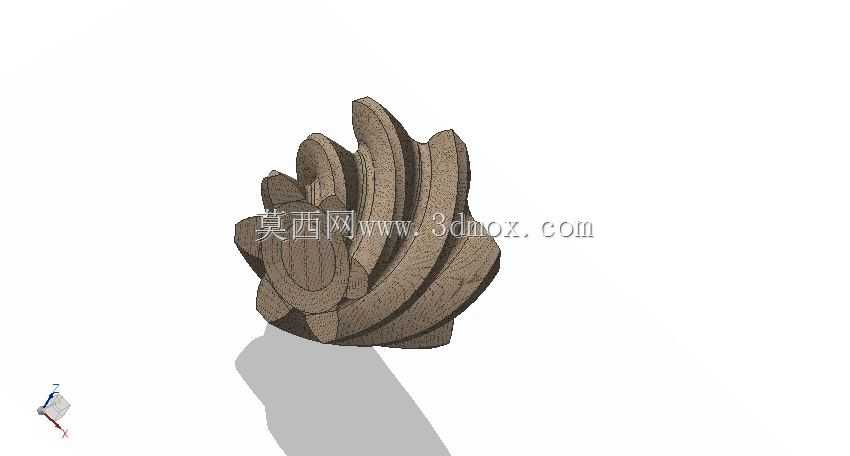

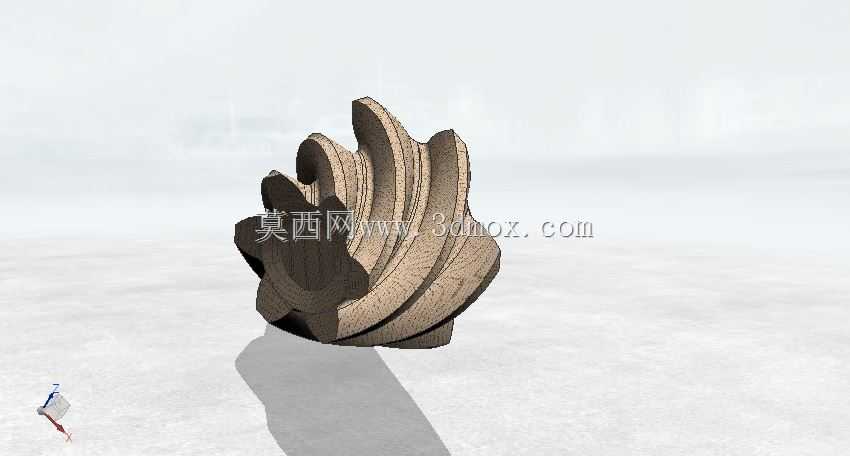

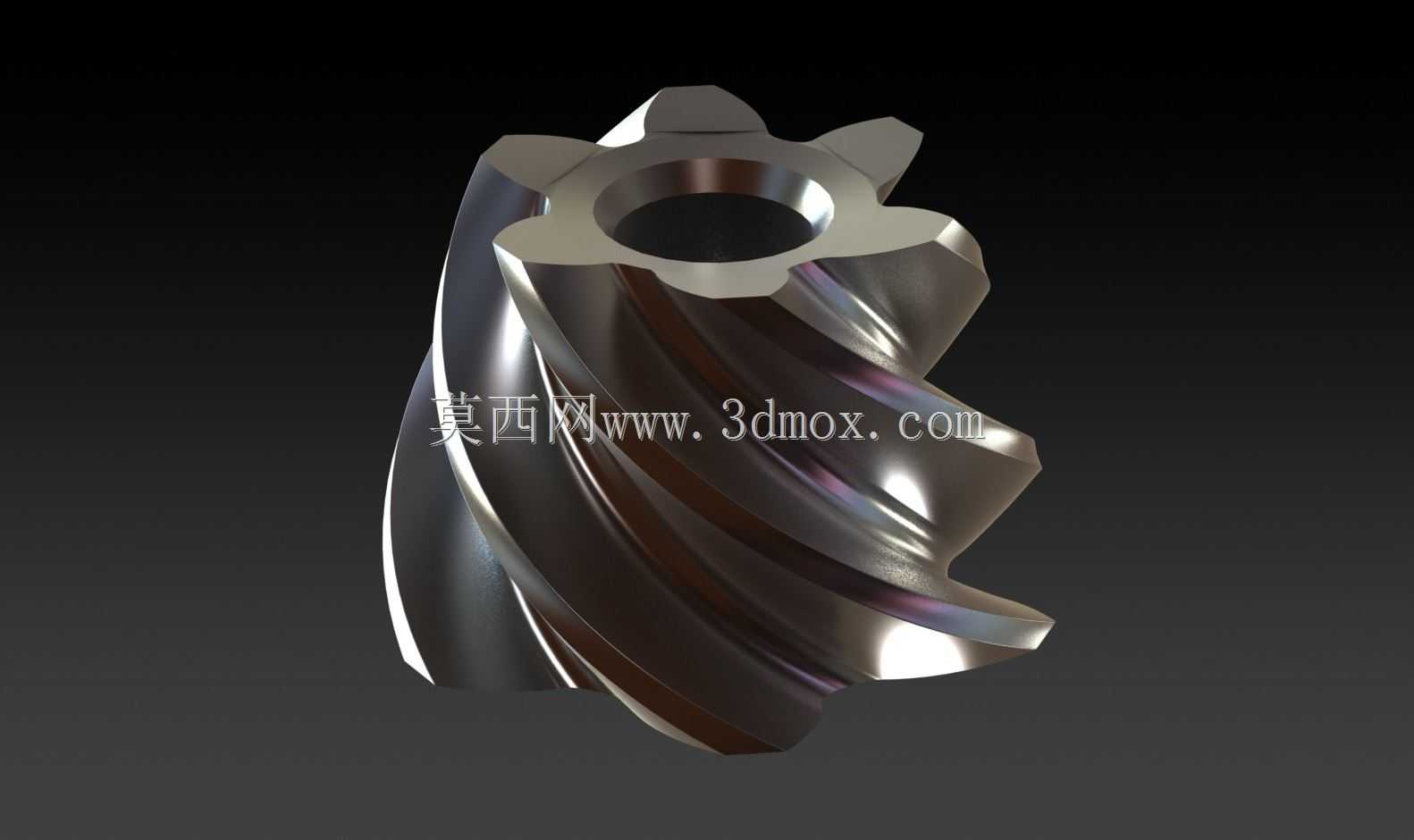

螺旋齿式传动啮合构件三维结构

　　这类螺旋齿构件常应用在需要平稳传递交错轴动力的传动场景中，比如小型精密设备的变速单元、轻工机械的进给传动链路，还有部分检测仪器的微调传动结构里，相比直齿啮合构件，它的齿面接触是渐进式的，啮合过程中不会出现整齿突然撞击的情况，运转时的噪音控制和传动平顺性有明显优势，在需要低振动、恒定传动比的动力传递环节适配性很强。从实际使用的角度看，这类构件的核心功能是在两个轴线存在空间交错角度的轴系之间传递旋转扭矩，部分参数匹配的情况下还能实现一定范围内的减速增扭效果，齿面的螺旋升角直接决定了传动的轴向力大小，设计时需要匹配对应轴承的轴向承载能力，避免轴系在长期运转中出现窜动问题。做这个结构的三维建模时，首先要确定的是端面模数和法向模数的换算关系，

　　因为螺旋齿的齿形是沿着螺旋线分布的，法向截面的齿形和加工时的刀具参数直接对应，不能直接用端面参数套用直齿的建模逻辑，否则加工出来的齿面会出现啮合干涉。建模过程中先绘制基准齿形的法向截面轮廓，再根据设定的螺旋角、导程参数生成螺旋引导线，通过扫掠命令生成单个轮齿的实体，之后按照齿数做圆周阵列，这里要注意齿根和基体的过渡圆角处理，不能出现直角连接，否则实际热处理和承载时会在齿根位置产生严重的应力集中，大幅降低构件的疲劳寿命。外形尺寸方面，这类构件的安装边界首先要确认齿顶圆的径向尺寸，这决定了安装腔体内的径向避让空间，不能和周边的壳体、其他传动件发生运动干涉；其次是轴向的安装定位尺寸，包括轮毂的长度、轴孔的直径和键槽尺寸，

　　轴孔的公差要和匹配的传动轴公差对应，一般采用过渡配合保证传动时不会出现相对滑动，键槽的位置要和齿的位置做角度对应，方便装配时调整啮合间隙。另外齿面的粗糙度要求也需要在建模时考虑对应的工艺余量，因为螺旋齿的加工一般采用滚齿或者铣齿工艺，后续如果有精度要求还会做磨齿处理，建模时的齿厚尺寸要预留对应的加工余量，不能直接按最终尺寸做实体，否则加工后会出现齿侧间隙过大或者啮合卡滞的问题。实际选型应用时，还要注意配对构件的参数匹配，两者的螺旋角要满足轴交角的要求，法向模数和压力角必须完全一致，否则根本无法正常啮合，甚至会在装配时直接卡滞打齿。另外这类螺旋齿构件的旋向选择也和实际安装位置、传动方向有关，要根据轴系的受力方向选择合适的旋向，

　　尽量抵消部分轴向力，降低轴承的负载。建模时还要注意齿向的修形处理，因为实际加工和装配都会存在一定的误差，满载运转时轮齿会出现微小的弹性变形，如果齿向完全是理论螺旋线，会出现齿端偏载的情况，在齿长方向做微小的修形量，能让齿面的载荷分布更均匀，提升整体的承载能力和使用寿命。安装边界上还要考虑润滑的需求，这类传动构件一般采用油浴或者脂润滑，建模时要预留对应的润滑通道空间，不能让轮齿在完全无润滑的状态下干磨，否则齿面会快速磨损，传动精度很快就会丧失。
