高精度螺旋锥齿轮传动结构三维设计

　　螺旋锥齿轮作为相交轴传动场景下的核心承载零件，在各类需要改变动力传递方向的设备中承担着不可替代的作用，不同于直齿锥齿轮的瞬时线接触啮合特性，螺旋锥齿轮的轮齿呈弧形螺旋排布，啮合过程中轮齿是逐步进入、逐步退出啮合区间，重合度远高于同模数直齿锥齿轮，传动过程的冲击、振动与噪声都能得到有效控制，承载能力也有显著提升，在重载、高速的传动工况下适配性极强。

　　从实际应用场景来看，这类螺旋锥齿轮广泛应用在需要垂直相交轴动力传递的设备中，比如汽车驱动桥的主减速机构，通过一对螺旋锥齿轮将传动轴纵向输入的动力转换为横向输出给半轴，驱动车轮转动，同时实现固定速比的减速增扭；在各类机床的主轴传动箱、进给机构中，螺旋锥齿轮也常被用来改变传动方向，紧凑排布传动链路，缩小设备整体的结构体积；此外在航空航天的辅助传动机构、农用机械的动力分配单元、工程机械的行走传动系统中，螺旋锥齿轮都是核心传动部件，其运行稳定性直接决定整台设备的传动精度与使用寿命。

　　设计这类螺旋锥齿轮时，首先要明确安装轴的交角，绝大多数通用场景下轴交角为90度，部分特殊设备会根据布局需求采用非90度的交角设计，这一参数直接决定轮齿的螺旋方向与分锥角的计算基准。轮齿的螺旋角选择需要兼顾轴向力的平衡与啮合重合度，螺旋角过大会导致齿轮运转时轴向力过大，对支撑轴承的轴向承载能力提出过高要求，还会增加传动过程的功率损耗；螺旋角过小则无法发挥螺旋锥齿轮重合度高、传动平稳的优势，通常设计时会选取35度左右的螺旋角作为通用基准，配对啮合的两个螺旋锥齿轮螺旋方向相反，保证啮合时轴向力能指向齿轮大端，避免轮齿运转时出现轴向窜动导致的啮合脱离。

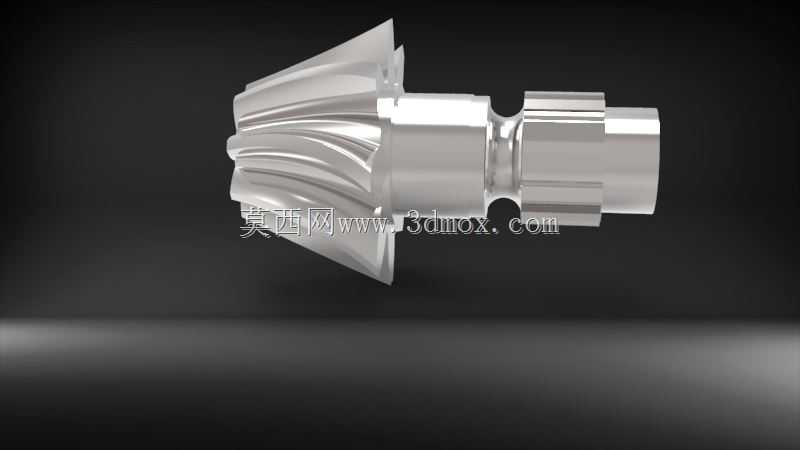

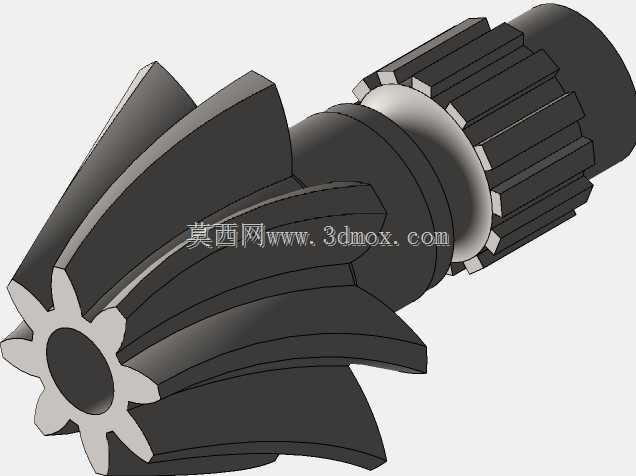

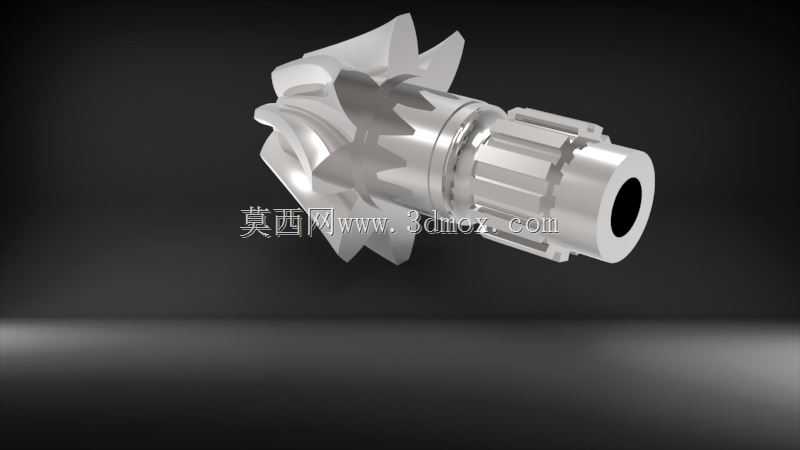

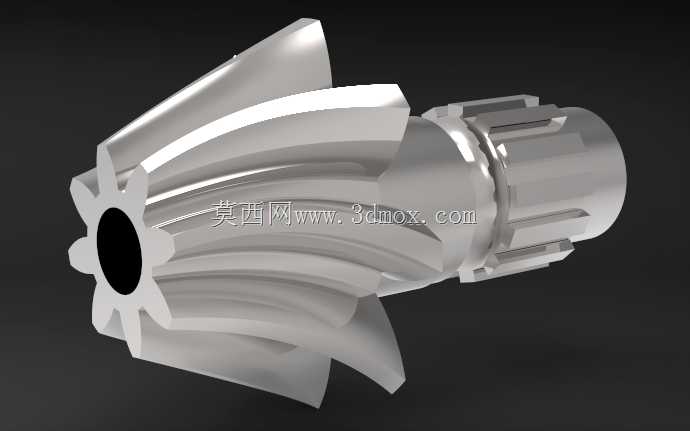

　　齿形参数设计阶段，模数的选取需要根据传递的额定扭矩、转速、工况载荷系数计算得出，齿宽通常取外锥距的三分之一左右，过宽的齿宽会导致小端齿形过薄，加工时容易出现根切，同时小端的啮合滑动速度差更大，过宽的齿宽会加剧小端的磨损，反而降低齿轮整体的承载寿命。齿轮的安装定位结构设计也十分关键，本次设计的齿轮轴端采用花键结构作为动力连接接口，相比单键连接，花键的多齿承载特性可以传递更大的扭矩，同时对中性更好，能保证齿轮运转时的同轴度，降低偏心带来的啮合冲击与齿面偏磨；齿轮的轴向定位采用轴肩配合挡圈的结构，安装时可以通过轴肩快速确定齿轮的轴向安装位置，保证配对齿轮的锥顶重合，这一点是螺旋锥齿轮安装调试的核心要点，一旦锥顶出现偏移，会导致齿面接触区偏移，出现边缘接触、载荷集中的问题，轻则加剧齿面磨损、产生异常噪声，重则出现轮齿折断的失效问题。

　　从外形尺寸与安装边界来看，这类螺旋锥齿轮的最大外轮廓尺寸由外锥距决定，安装时需要预留足够的啮合间隙调整空间，通常在支撑轴承的位置会设置调整垫片组，用来调整齿轮的轴向位置，保证齿面接触区落在齿面中部，沿齿长与齿高方向的接触斑点占比符合设计要求。齿轮的齿部加工通常采用铣齿、磨齿工艺，高精度要求的场景下磨齿后还需要进行齿面强化处理，比如渗碳淬火，提升齿面的硬度与接触疲劳强度，芯部则保持足够的韧性，承受冲击载荷时避免断齿。

　　建模过程中需要严格按照齿面啮合方程生成渐开线齿形与螺旋齿面，不能采用近似齿形替代，否则会导致生成的模型在啮合仿真时出现干涉，无法准确模拟实际的啮合接触状态，也无法为后续的有限元强度分析、加工工艺编制提供准确的模型基础。轮齿与轴体的过渡位置需要设计足够的圆角，避免应力集中，这一位置是齿轮承受载荷时的应力集中点，圆角过小很容易在交变载荷下出现疲劳裂纹，最终导致轮齿断裂失效。

　　在实际选型替换这类零件时，除了模数、齿数、螺旋角、轴交角这些核心啮合参数，还需要重点关注安装端的连接尺寸、轴向定位尺寸，以及齿轮的旋向，配对齿轮的旋向必须匹配，同时要根据实际运转的转速、载荷工况选择合适的材料与热处理工艺，保证零件的使用寿命满足设备的大修周期要求。日常维护中，这类齿轮通常采用飞溅润滑或者压力润滑，需要保证润滑油膜能覆盖整个啮合齿面，避免干摩擦导致的齿面胶合、点蚀等失效问题，定期检查齿面接触区的变化，及时调整轴承间隙与齿轮轴向位置，能大幅延长齿轮组的使用寿命。
