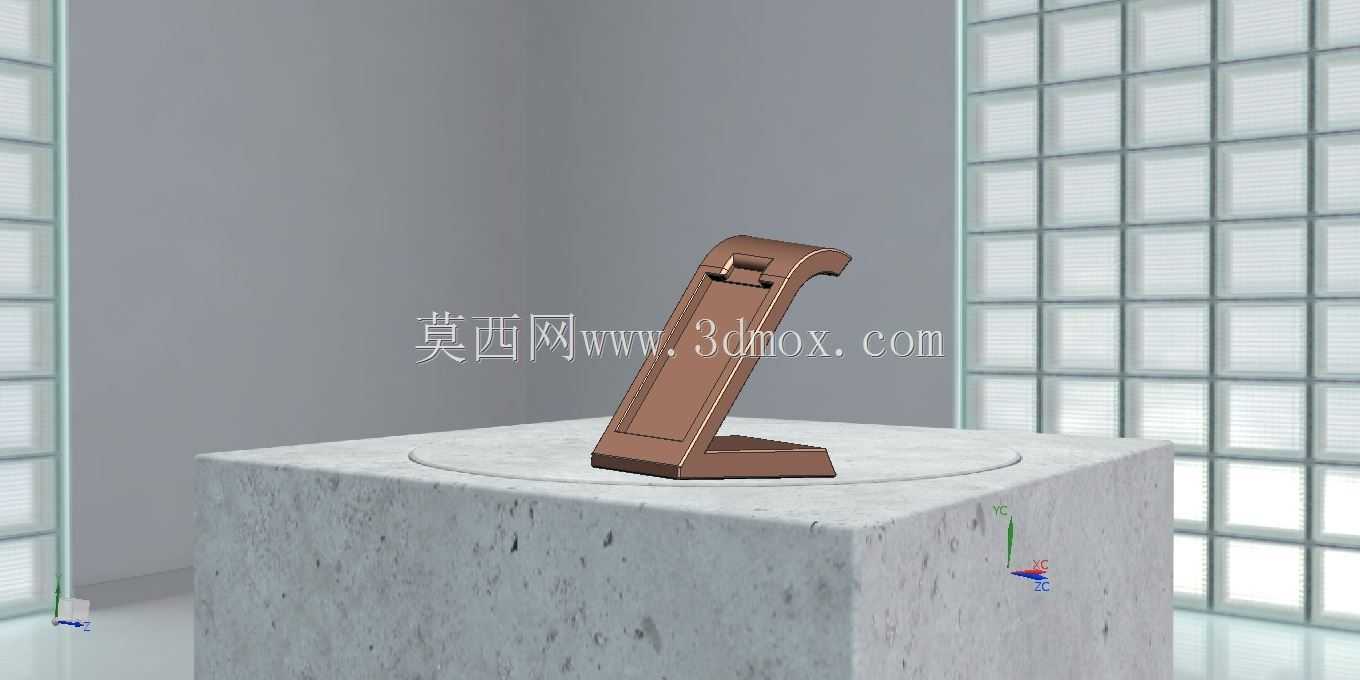

倾斜式传感器安装固定支架结构设计

　　做现场传感检测布局的时候，很多场景下传感器没法做水平正装，尤其是光电、接近类传感单元在检测斜面工件、倾斜输送料道上的物料时，必须搭配适配角度的安装支架才能保证检测光轴或感应面和被测面保持合理夹角，避免检测盲区或者误触发问题，这个倾斜式支架就是针对这类安装需求做的结构设计。从实际使用场景来看，这类支架常应用在自动化生产线的物料到位检测、工装夹具上的工件在位确认、输送线旁的姿态识别工位，很多时候现场安装空间局促，留给传感器安装的垂直或者水平空间不足，用倾斜支架可以把传感器探出合适的角度，既避开周边的结构干涉，又能让感应端精准对准检测点位。设计这个支架的时候首先考虑的是安装刚性，整体采用一体式折弯加加强筋的结构，底部是平整的安装基面，

　　预留了两个沉头安装孔，可以直接通过螺栓固定在设备型材、工装台板或者机架立面上，沉孔设计可以让螺栓头完全埋入支架基面，不会出现凸起干涉传感器安装的问题，安装基面的平面度控制在0.1mm以内，保证固定后支架不会出现歪斜偏移。支架的倾斜支撑臂做了等厚度的加强结构，侧壁厚度根据常用的M12、M18规格传感器的安装负载做了校核，即使在设备有持续振动的工况下，支撑臂也不会出现形变抖动，避免传感器检测位置偏移。倾斜角度是经过多场景验证的常用角度，既可以满足大部分斜向检测的角度需求，也不会因为倾斜角度过大导致传感器线缆弯折半径过小，支撑臂顶端的安装位做了适配传感器安装螺纹的卡槽结构，传感器可以直接卡入后通过锁紧螺母固定，不需要额外做转接件，

　　安装的时候可以沿着卡槽微调传感器的探出长度，适配不同检测距离的需求。从安装边界尺寸来看，支架整体高度控制在常规安装空间允许的范围内，底部安装孔的孔距符合工业铝型材的通用安装孔距标准，可以直接搭配T型螺栓固定在欧标4040、4080型材上，不需要额外打孔适配；支架整体宽度控制在较窄的尺寸，即使在并排安装多个传感器的工位上，相邻支架之间也不会出现干涉，预留的调整空间足够操作人员在现场做角度和位置的微调。结构上所有的棱边都做了倒角处理，没有尖锐的毛刺，安装的时候不会划伤操作人员或者传感器线缆，支架底部和安装面接触的位置做了防滑的细纹处理，即使螺栓锁紧力没有达到最大值，在设备振动的工况下也不会出现位置滑移。另外这个支架的结构做了轻量化设计，

　　在保证刚性的前提下去除了非受力区域的多余材料，整体重量较轻，不会给安装基面带来额外的负载，不管是固定在轻薄的工装板上还是移动的机构滑台上都不会影响机构的运行负载。在实际选型使用的时候，需要注意确认所用传感器的外径和支架顶端安装卡槽的尺寸匹配，安装时先把支架底部固定在预设位置，不要完全锁紧螺栓，先调整好支架的整体角度，再把传感器装入卡槽，调整好探出长度后先锁紧传感器的锁紧螺母，再锁紧支架底部的固定螺栓，最后接好线缆后可以做模拟检测测试，确认检测位置准确后再做最终的防松处理，比如给螺栓点上螺纹胶，避免长期运行后螺栓松动导致检测失效。这类倾斜支架相比直角转接的安装方式，不需要搭配多个转接件拼接，整体一体式结构的刚性更好，累计安装误差更小，现场安装的时候不需要做复杂的尺寸计算，直接固定就可以得到预设的倾斜角度，能大幅减少现场安装调试的时间，尤其是在多传感器排布的工位上，用统一规格的倾斜支架可以保证所有传感器的安装角度一致，检测一致性更好，后期维护更换传感器的时候也不需要重新调整角度，直接拆下旧传感器换上同规格的新件就可以快速恢复检测功能，减少设备停机维护的时间。
