弯曲螺旋缠绕柔性波纹管路结构设计

　　这类螺旋缠绕式柔性弯曲管路，在工业现场的应用覆盖场景极广，从车间气动系统的气源支路走线、除尘设备的负压吸尘管路接驳，到小型流体输送设备的活动端连接，都能见到这类结构的身影。不同于硬管对接对安装同轴度的严苛要求，这种螺旋缠绕成型的结构天生具备多向弯曲形变能力，在设备存在小幅位移、震动的安装点位，能通过自身结构的弹性形变抵消安装误差，避免硬接带来的应力集中断裂问题。

　　从结构设计逻辑来看，整个构件采用连续金属带材螺旋缠绕互锁的成型思路，相邻圈带材通过扣合结构形成连续的管壁，既保证了管壁的密封承压能力，又能让每一圈缠绕单元在弯曲时产生相对滑移，实现大角度弯折而不出现管壁折瘪、流道阻断的问题。设计过程中需要重点考量缠绕螺距与弯曲半径的匹配关系：螺距过大时，管路弯曲时相邻圈的间隙会被拉大，容易出现密封失效、外部杂质侵入流道的问题；螺距过小时，管路的弯曲阻力会大幅提升，柔性下降，无法适配小空间内的弯折走线需求。

　　实际选型应用时，首先要明确安装边界的尺寸约束：这类管路的公称通径决定了内部流道的过流能力，缠绕后的管壁外径要匹配配套的快插接头、卡箍尺寸，避免出现接驳不牢的问题。可实现的最小弯曲半径是核心选型参数，要提前测量安装路径上的弯折角度、转弯半径，确保管路在自然弯曲状态下就能完成走线，不要强行掰扯管路达到安装位置，否则会让局部缠绕扣合结构出现脱开、永久形变，缩短使用寿命。

　　在管路的两端连接段，设计时会做局部加密缠绕处理，提升端部的结构刚度，避免接驳接头时因为管壁太软出现箍紧力不足、漏气漏液的问题。管壁的缠绕带材厚度需要根据工作压力调整：用于常压除尘、通风场景时，薄带材缠绕即可满足强度需求，整体重量更轻，弯曲灵活性更好；用于有一定压力的流体输送场景时，要适当增加带材厚度，同时在扣合位置增加密封嵌层，提升承压能力。

　　现场安装过程中，要注意避免管路出现过度拉伸的状态，螺旋缠绕结构在轴向被拉长时，相邻圈的扣合量会减少，不仅会让管路整体刚度下降，还容易在压力波动时出现管路脱开的故障。固定管路的管卡间距要根据管路通径调整，通径较小的管路管卡间距控制在半米到一米之间，通径较大的管路要适当加密管卡，避免管路因为自重出现下垂、局部弯折堵流的问题。

　　不同于塑胶波纹管的耐温局限，金属材质螺旋缠绕的这类管路可以适配更高的工作温度范围，在靠近热源、有焊渣飞溅的车间工位，也能保持结构稳定性，不会出现高温软化、破损的问题。同时金属结构的抗老化性能更好，在户外设备、长期固定安装的点位，使用寿命远高于塑胶类柔性管路，减少后期维护更换的频次。

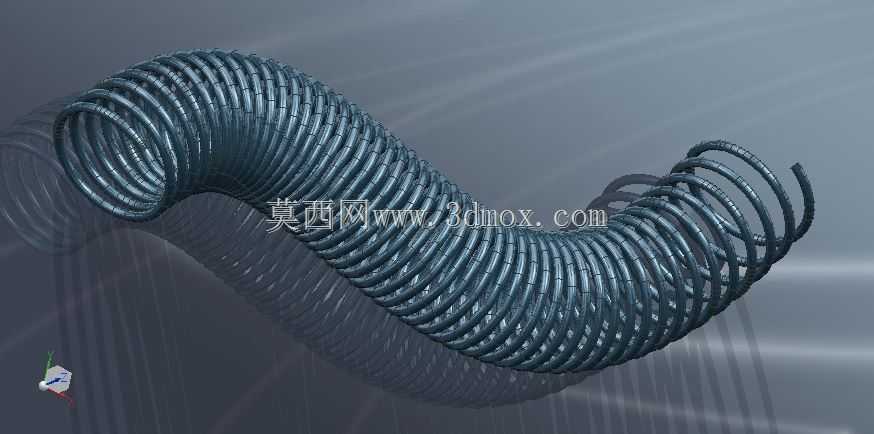

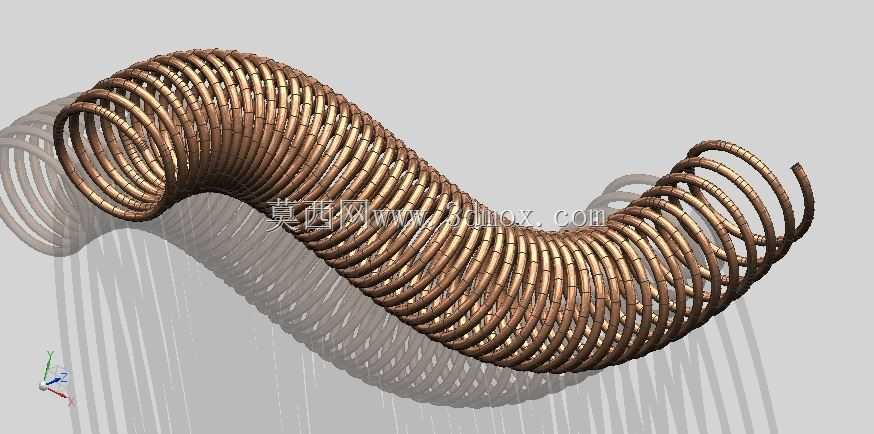

　　建模过程中，要先绘制管路的中心走向曲线，曲线的曲率变化要平滑，避免出现锐角拐点，再通过螺旋扫描的方式生成单圈缠绕带的截面，沿中心曲线扫掠同时控制每一圈的旋转角度，保证相邻圈的扣合结构精准咬合，不要出现干涉或者间隙过大的问题。完成整体扫掠后，要做弯曲工况的干涉检查，模拟管路弯折到最小弯曲半径时，相邻缠绕圈之间是否会出现结构碰撞，验证结构设计的合理性，避免实际生产出来的管路弯曲时出现卡滞、无法达到设计弯曲角度的问题。
