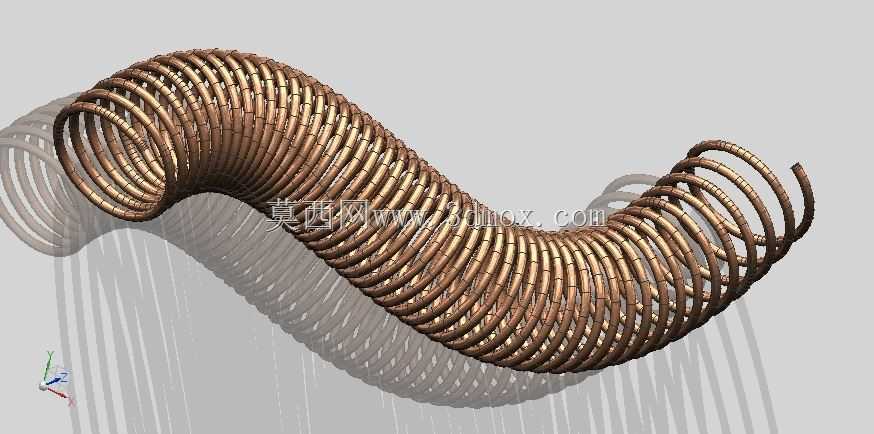

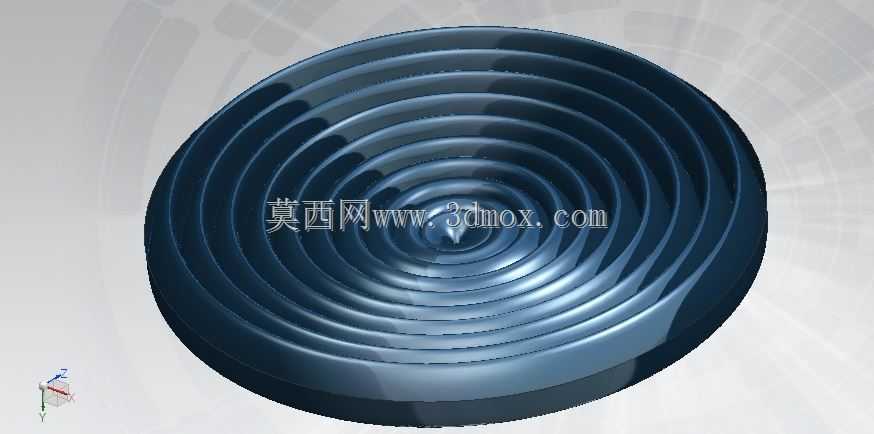

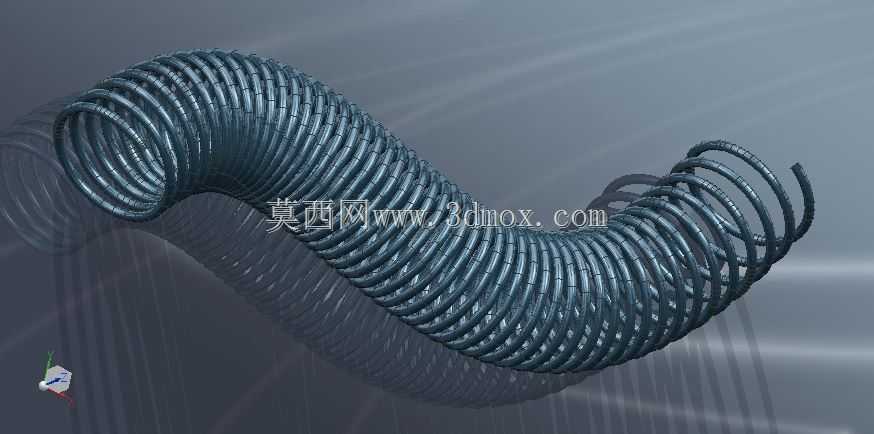

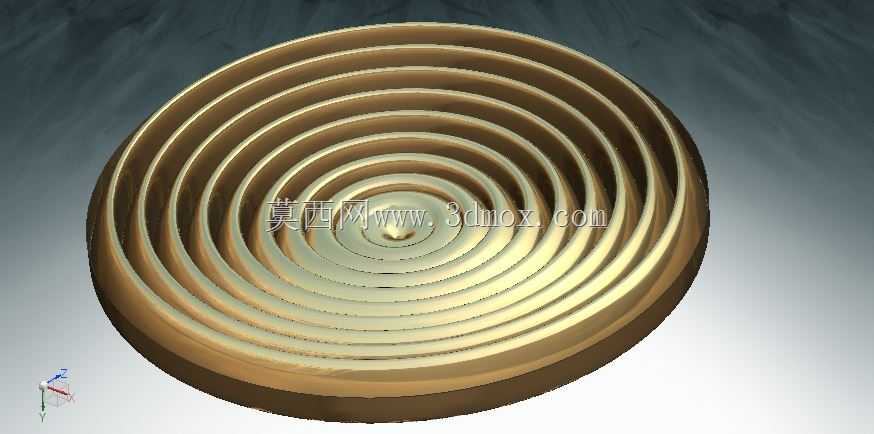

这类同心波纹环形金属构件,多作为压力类传感设备的核心弹性敏感元件使用,在工业过程测控、流体压力监测、小型精密载荷检测场景中承担压力-位移转换的核心作用。从结构设计逻辑来看,采用多圈同心等距波纹的排布形式,核心是在有限的径向安装空间内,最大化元件的有效形变行程,同时保证形变过程中各圈波纹的应力分布均匀,避免局部应力集中导致的疲劳失效。不同于平膜片式弹性元件,这种多圈波纹结构的线性形变区间更宽,在小量程压力检测场景下,能够输出更稳定的位移量,匹配后端电容式、电阻式传感单元的检测需求,降低信号调理电路的校准难度。
从安装边界来看,这类元件的外径通常适配小型传感探头的壳体安装槽,外圈预留的平直边用于压装密封,安装时需保证外圈压合面的平面度公差控制在0.02mm以内,避免压装偏斜导致波纹形变不对称,引入检测误差。内圈的中心凸台用于连接传感顶杆或者位移检测靶片,凸台的同轴度公差需控制在0.01mm以内,保证压力作用下顶杆的运动方向与传感轴线重合,避免侧向分力带来的摩擦损耗。波纹的深度、圈数以及相邻波纹的间距,是设计阶段需要反复迭代的核心参数:波纹深度越大,相同压力下的形变量越大,元件灵敏度越高,但过深的波纹会导致非线性误差增大,同时降低元件的抗过载能力;波纹圈数的增加能够在相同灵敏度下提升元件的整体刚度,减少侧向力干扰,但圈数过多会增大元件的径向尺寸,不利于小型化集成。
在实际工况适配中,这类元件多采用铍青铜、不锈钢等弹性合金材料加工,加工完成后需经过时效稳定处理,消除冷作加工带来的内应力,保证长期使用过程中的形变稳定性,避免零点漂移问题。在液压系统低压检测场景中,这类元件能够耐受一定的瞬时压力冲击,波纹结构的环形缓冲特性能够吸收部分冲击能量,相比平膜片结构拥有更好的抗冲击性能;在气动测控场景中,这类元件的低迟滞特性能够保证压力变化时的响应速度,适配快速动态压力检测的需求。设计过程中需要重点校核各圈波纹根部的圆角应力,在压力达到满量程1.5倍的过载工况下,根部最大应力需低于材料的屈服强度,避免塑性形变导致元件永久失效。同时,波纹表面的粗糙度需控制在Ra0.8以下,减少应力集中点,提升元件的疲劳寿命,在长期交变压力作用下能够保证百万次以上的工作循环无失效。
不同于堆叠式膜盒结构,这种一体加工的同心波纹环形元件不存在焊接接缝,从根源上避免了焊接缺陷带来的泄漏风险,在对密封可靠性要求较高的制冷、化工压力检测场景中,能够有效降低介质泄漏的概率。安装时通常采用外圈焊接或者橡胶圈压装的方式固定,若采用焊接固定,需控制焊接热输入量,避免高温传导至波纹区域导致材料弹性性能变化;若采用橡胶圈压装,需匹配橡胶圈的压缩量,既保证密封性能,又避免过大的压装力导致外圈变形牵连波纹区域。在实际选型匹配中,需要根据被测压力的量程、介质特性、安装空间尺寸,调整波纹的几何参数,比如小量程高灵敏度需求下,适当减薄元件壁厚、增加波纹深度;大量程高过载需求下,适当增加壁厚、减小波纹深度,同时调整波纹的圆弧半径,降低根部应力集中系数。
