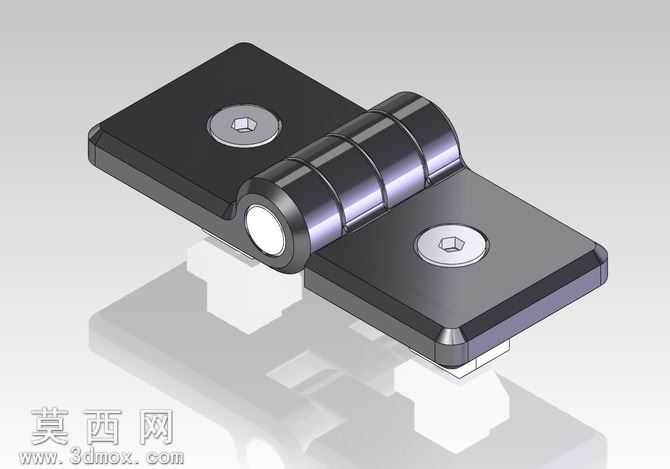

博世力士乐配置文件系统转轴铰链总成

本模型为适配博世力士乐配置文件系统的转轴铰链总成，是工业型材框架、设备防护门体常用的连接转动组件，建模过程严格遵循工业五金件的实际生产尺寸规范，完整还原了成品铰链的所有结构细节。建模阶段先对铰链的两个安装基座进行特征绘制，精准还原基座的方形轮廓、边缘倒角结构以及内六角安装沉孔的尺寸参数，保证安装孔位与力士乐标准型材的安装槽位完全匹配；随后对中部的转轴筒体进行建模，还原多段式筒节的拼接结构、转轴与筒体的转动配合间隙，以及筒体端部的限位结构，确保铰链转动角度符合实际使用需求。材质与渲染阶段，针对铰链不同部件的实际材质做了区分设置：两个安装基座采用哑光黑色工程塑料材质，调整材质的粗糙度参数还原工业塑料的磨砂质感，表面添加细微的颗粒纹理提升真实感；中部转轴筒体采用亮面金属材质，模拟锌合金镀铬的表面效果，添加合适的环境反射参数还原金属件的光泽质感，转轴端部的白色耐磨衬套单独设置耐磨工程塑料材质，区分不同部件的材质差异。结构设计上，该铰链采用对称式双基座布局，每个基座设置一个内六角安装孔，可通过标准内六角螺栓直接固定在型材端面或门板表面，中部转轴采用贯穿式销轴连接，转动阻尼均匀，可实现0到180度范围内的平稳转动，筒体上的多段环形凸起既提升了转轴部分的结构强度，也能在转动过程中起到一定的防尘作用，避免粉尘进入转轴配合间隙影响使用寿命。整体模型装配关系完整，所有部件之间无干涉，转动副的配合参数设置合理，可直接用于工业设备防护门、型材框架隔断、工业机柜门体的方案设计展示，也可作为五金件选型的参考模型，帮助设计人员快速完成门体连接结构的方案搭建，减少重复建模的工作量。
