带太阳能通风的铝熔炼浇注装置结构

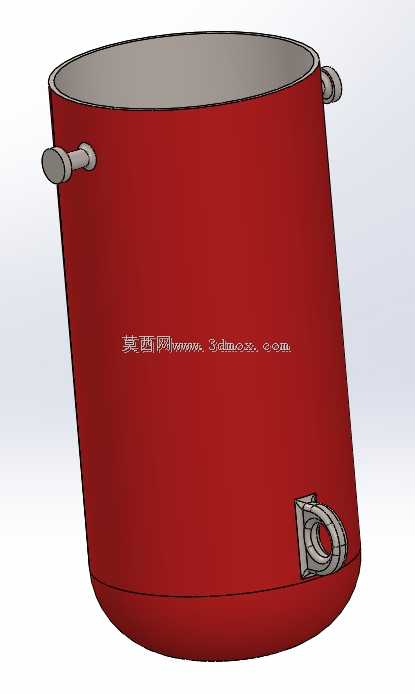

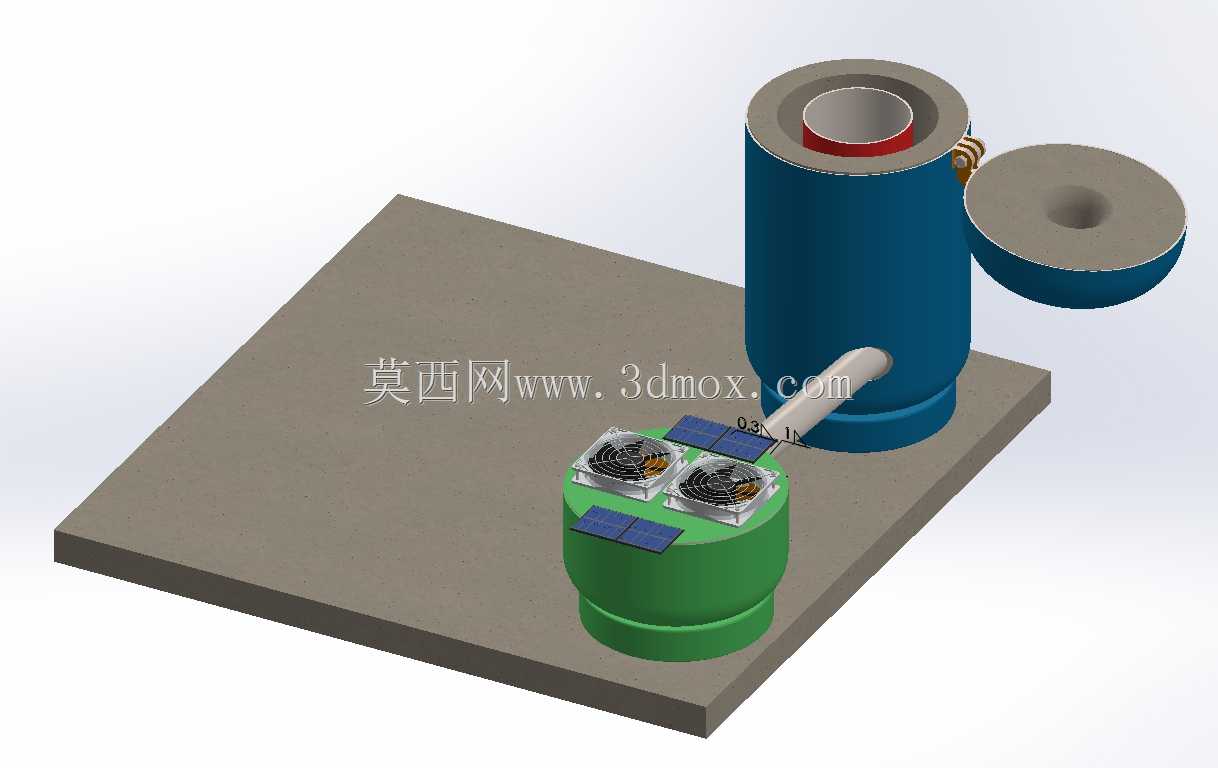

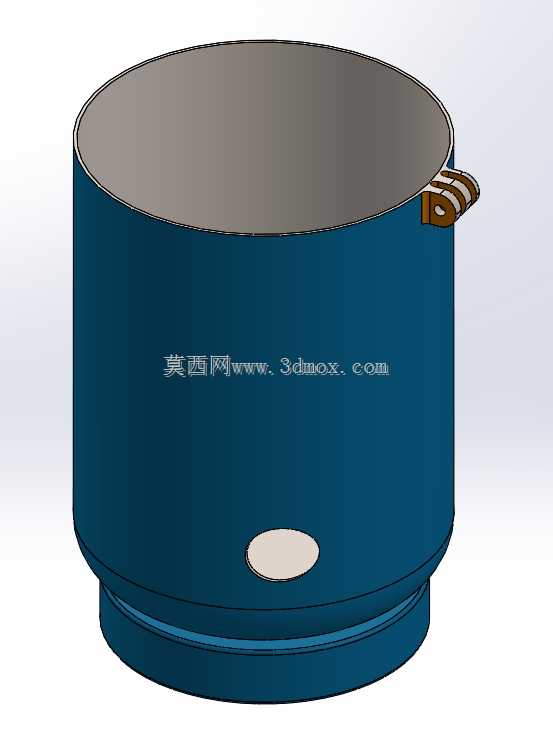

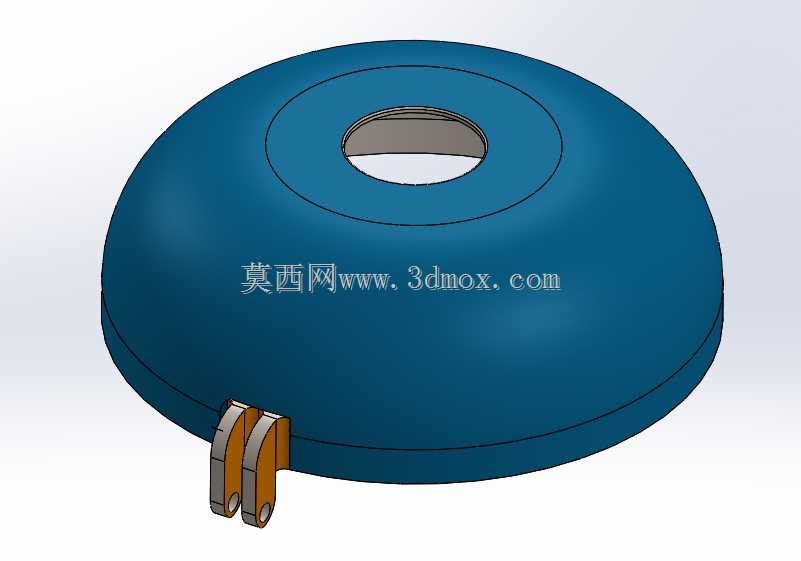

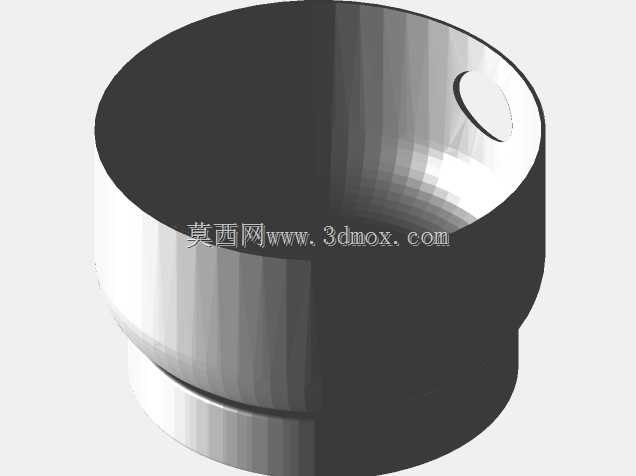

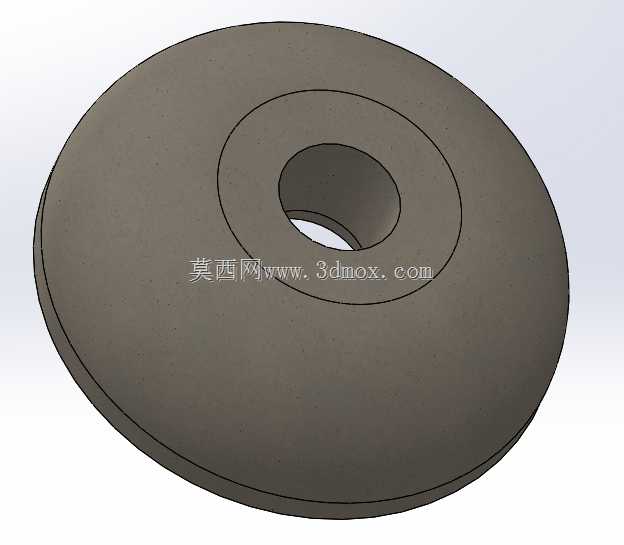

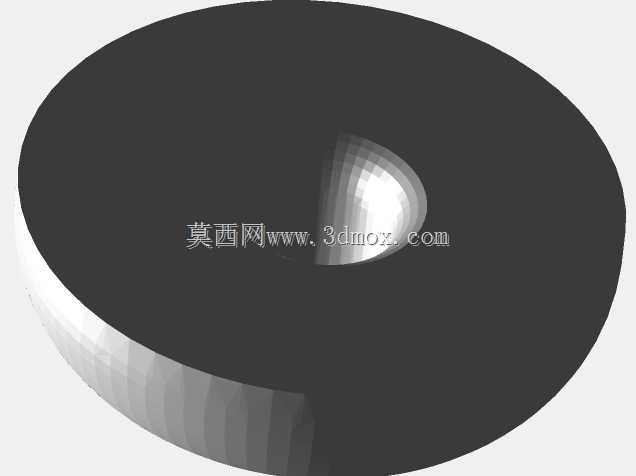

　　这套铝熔炼浇注配套装置的三维结构，主要面向小型有色金属铸造作坊、现场补焊修复类作业场景设计，适配小批量铝铸件浇注、废铝回炉重熔的作业需求，整体结构将熔炼单元、辅助通风单元、浇注承接单元整合在统一安装基板上，减少现场安装的找平与对接工作量。从结构布局来看，核心熔炼筒体采用立式深腔结构，筒体上部预留环形耐火衬层安装位，内壁可贴合耐高温硅酸铝纤维衬层，减少熔炼过程的热量向外散失，筒体侧下方预留倾斜出料通道，通道出口做圆弧过渡处理，浇注时铝液可沿通道平稳流出，避免紊流卷渣。筒体顶部配套可分离式密封端盖，端盖中心开设排气通孔，熔炼过程中产生的烟气可从通孔集中排出，端盖侧面设置铰接式快开把手，无需额外工具即可完成端盖的开合操作，

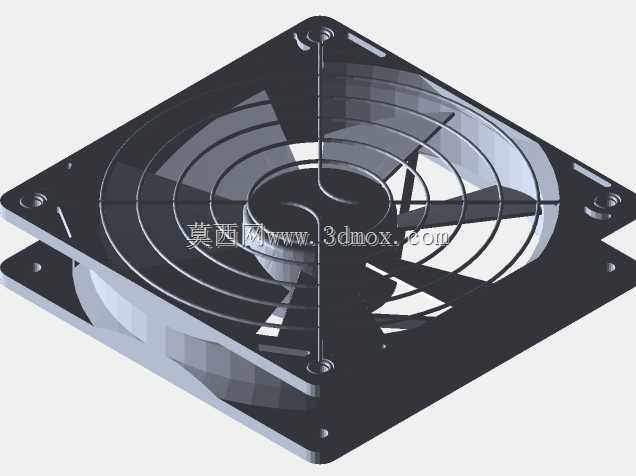

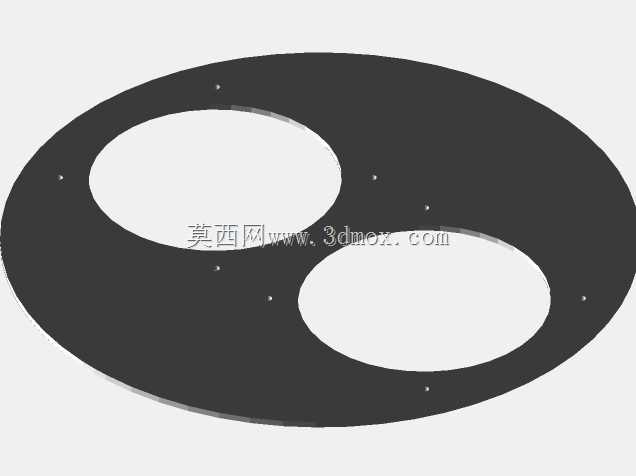

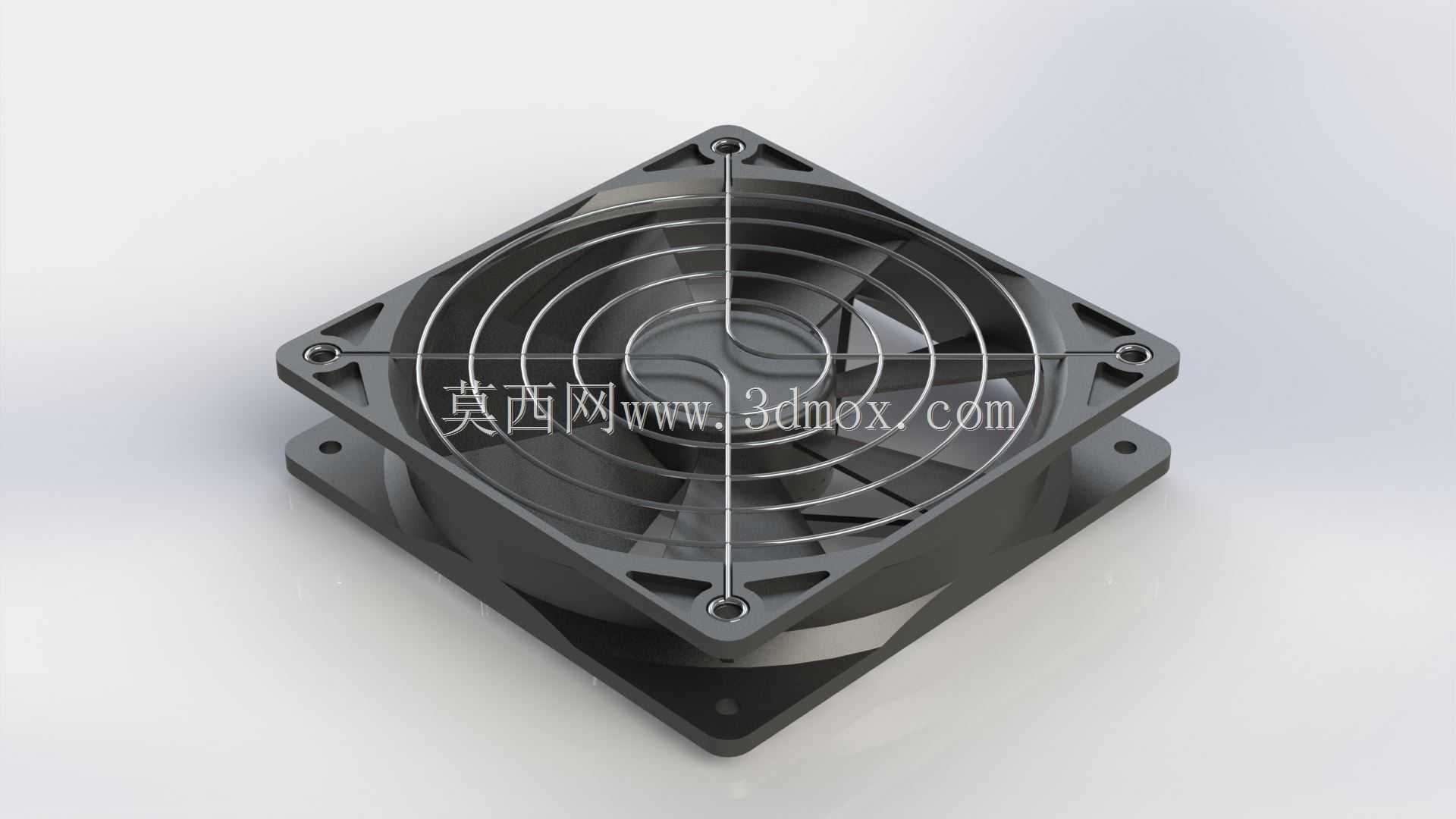

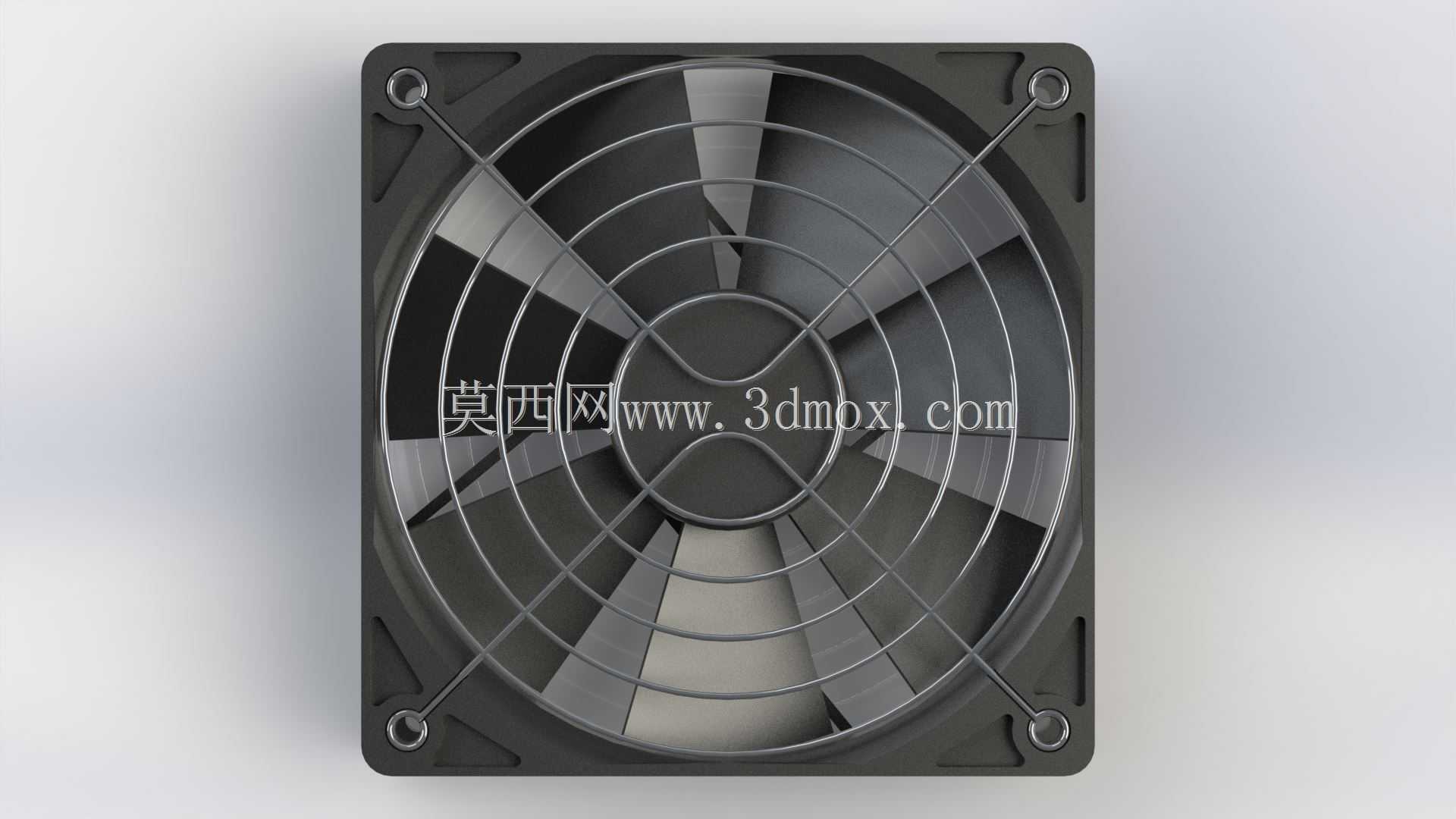

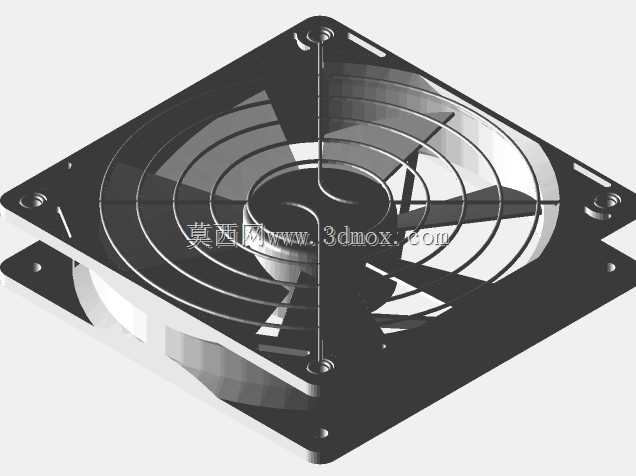

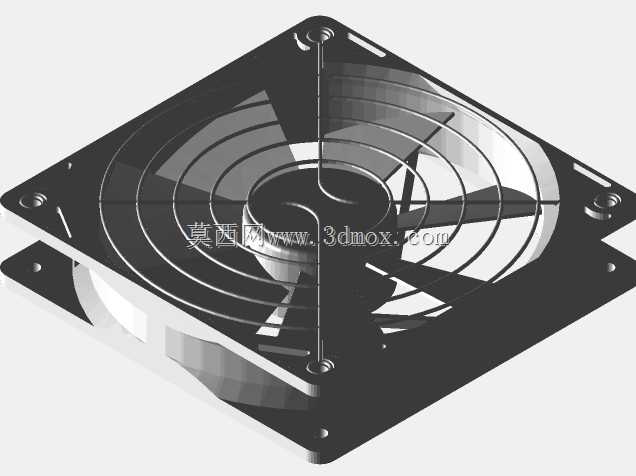

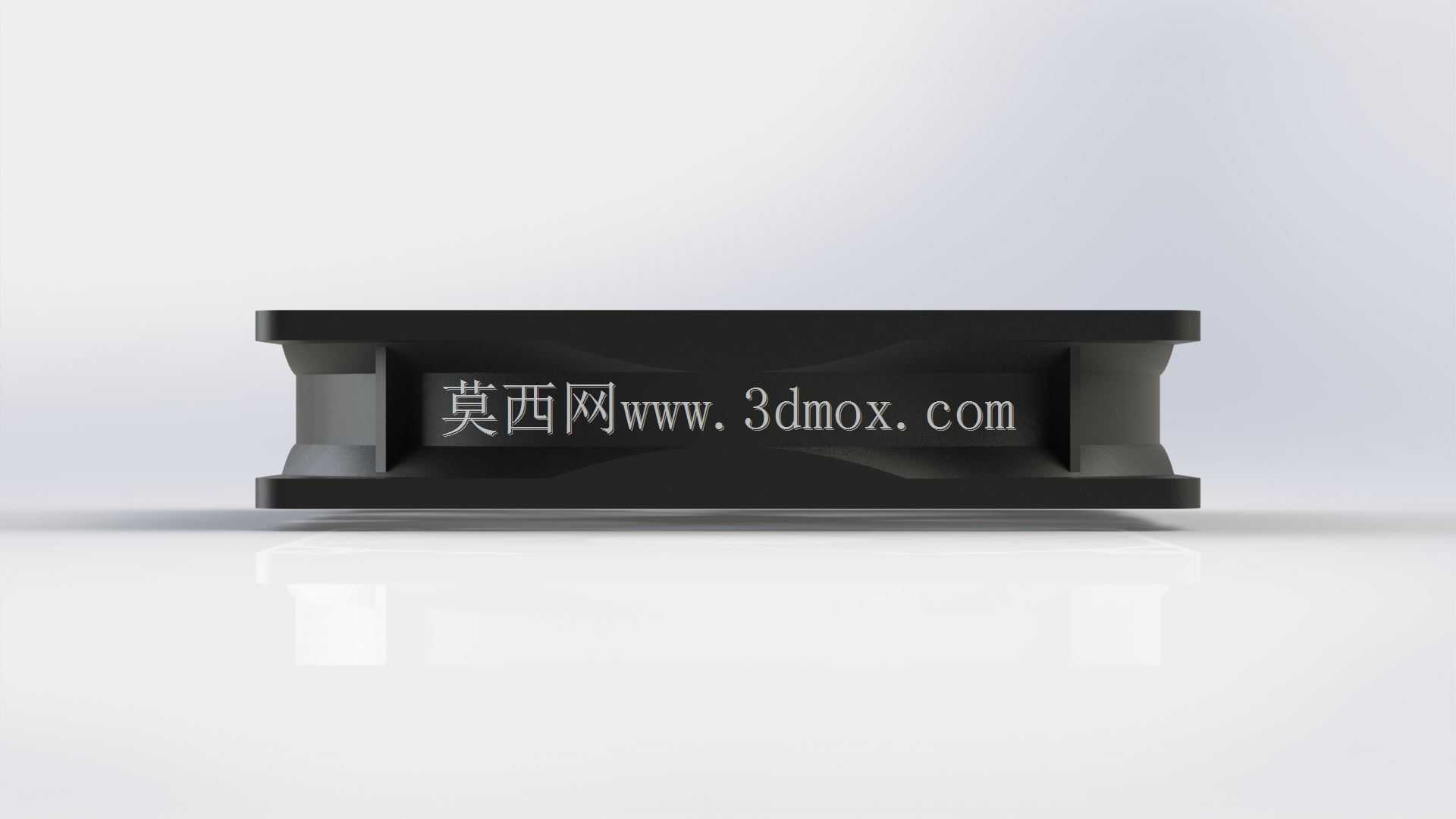

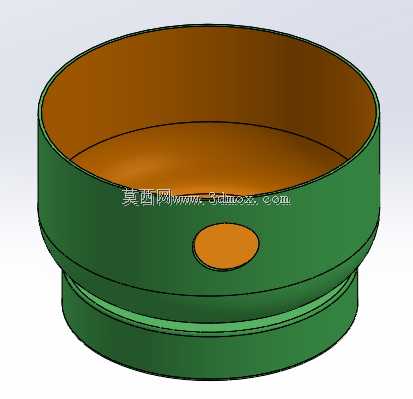

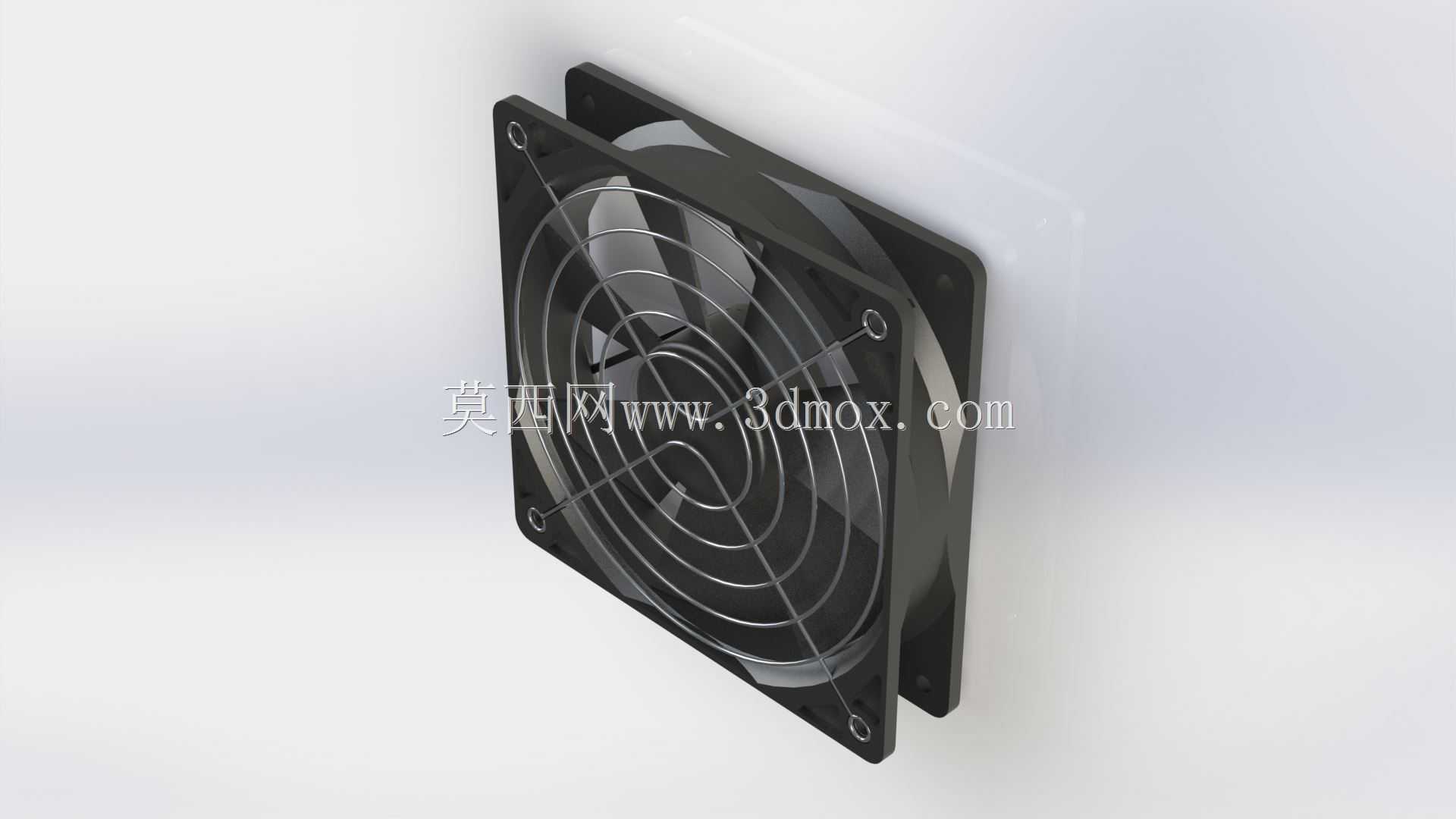

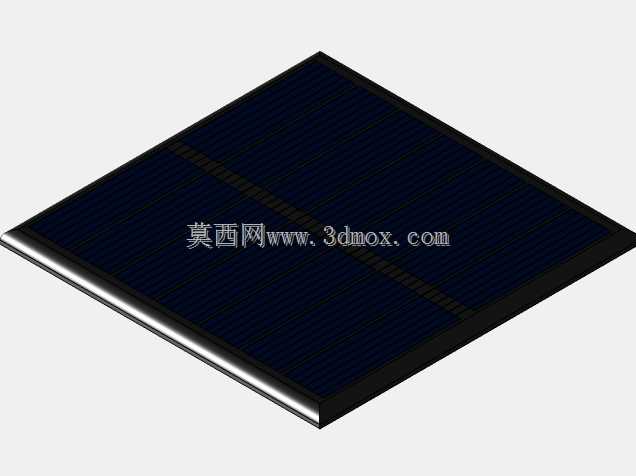

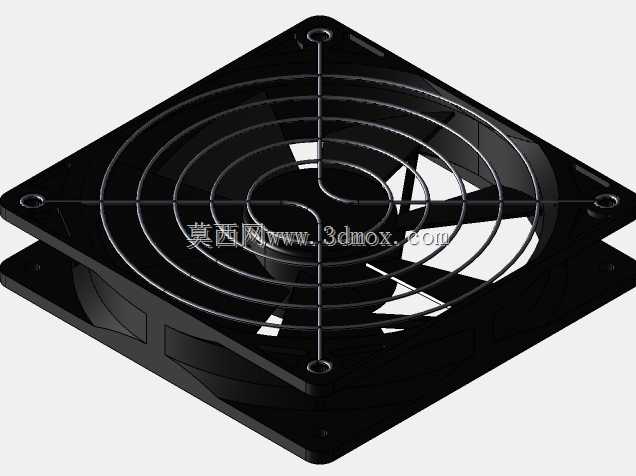

　　方便投料与清渣作业。安装基板采用加厚钢板裁切成型，整体为矩形平板结构，基板底部预留四个地脚螺栓安装孔，可直接固定在水泥作业台面或者型钢支架上，安装时需保证基板平面度误差不超过1mm/m，避免熔炼筒体倾斜导致铝液出料偏移。基板上集成的绿色通风单元，顶部搭载双轴流散热风机，风机上方铺设两块小型太阳能光伏板，光伏板通过内置稳压模块直接为风机供电，无需外接作业现场的交流电源，适配野外无供电区域的临时熔炼作业需求；通风单元的出风口通过金属波纹管与熔炼筒体下部的冷却夹层连通，可对筒体下部的出料通道区域进行强制风冷，避免出料通道长期受高温铝液烘烤导致结构变形，延长出料通道的使用寿命。通风单元的壳体采用上下分体式结构，下部为储尘腔，

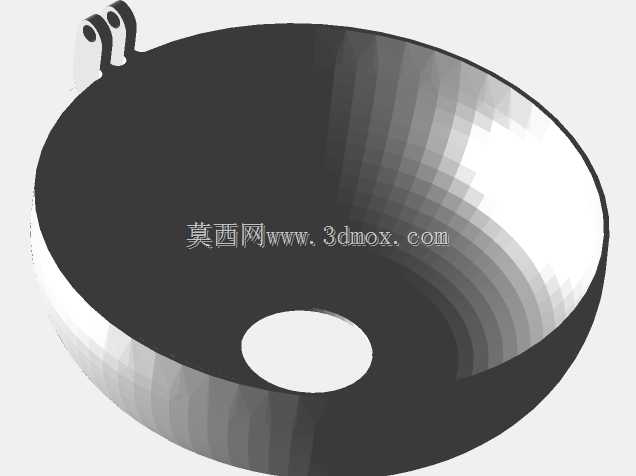

　　可过滤进入筒体夹层的空气中的浮尘，避免灰尘随冷却气流附着在筒体外壁影响散热效率，储尘腔侧面设置抽拉式清灰口，日常维护时无需拆解整体结构即可清理积尘。筒体旁侧配套的承接料斗采用半球形敞口结构，料斗内壁做圆弧抛光处理，浇注时可承接从出料通道流出的多余铝液，减少铝液滴溅造成的材料浪费与安全隐患，料斗通过铰接支架固定在基板上，可根据浇注角度调整料斗的承接位置，不用时可翻转到筒体侧面收纳，减少整体装置的占地空间。设计过程中重点考虑了作业现场的操作便利性，所有操作部件的安装高度都控制在人体站立作业的舒适区间，快开把手、出料通道阀门的操作力都控制在150N以内，单人即可完成全部熔炼浇注操作，无需额外辅助人员。结构的安装边界方面，

　　整体装置在基板上的投影尺寸控制在1200mm×1000mm以内，最高处的筒体顶端距离基板上表面高度为1100mm，可直接放置在常规小型车间的作业工位上，不需要额外加高作业台面；通风单元的风机运行噪音控制在65dB以内，不会对作业现场的交流沟通造成明显干扰。太阳能供电模块的输出功率为30W，可满足双风机满负荷运行的供电需求，连续阴天时也可通过预留的外接电源接口接入市电供电，保证通风冷却功能持续运行。筒体的耐火衬层采用模块化拼接结构，局部烧损后可单独更换对应位置的衬块，无需整体更换全部衬层，降低日常维护的材料成本。出料通道内部设置可拆卸式耐高温导流套，导流套采用石墨材质加工成型，长期受铝液冲刷磨损后可快速更换，避免铝液直接冲刷筒体本体造成结构损坏。
