椭圆面平滑曲面几何结构造型设计

　　这类基于保罗·沙茨几何定义衍生的椭圆面平滑曲面结构，在流体导流、无死角物料输送、特殊工况密封构件设计中有着非常典型的应用场景。在流体输送设备的流道设计环节，这类连续无折角的曲面结构可以完全消除流道内的流动死区，避免高粘度流体、含颗粒浆料在输送过程中出现滞留、结壁问题，相比传统直角拼接或者圆弧过渡的流道结构，整体流动阻力可以降低18%左右，尤其适合食品浆料、医药膏体、高粘度化工介质的输送管路过渡段设计，能够有效减少物料残留带来的交叉污染风险，也能降低设备停机清洗的频次与清洗剂消耗量。

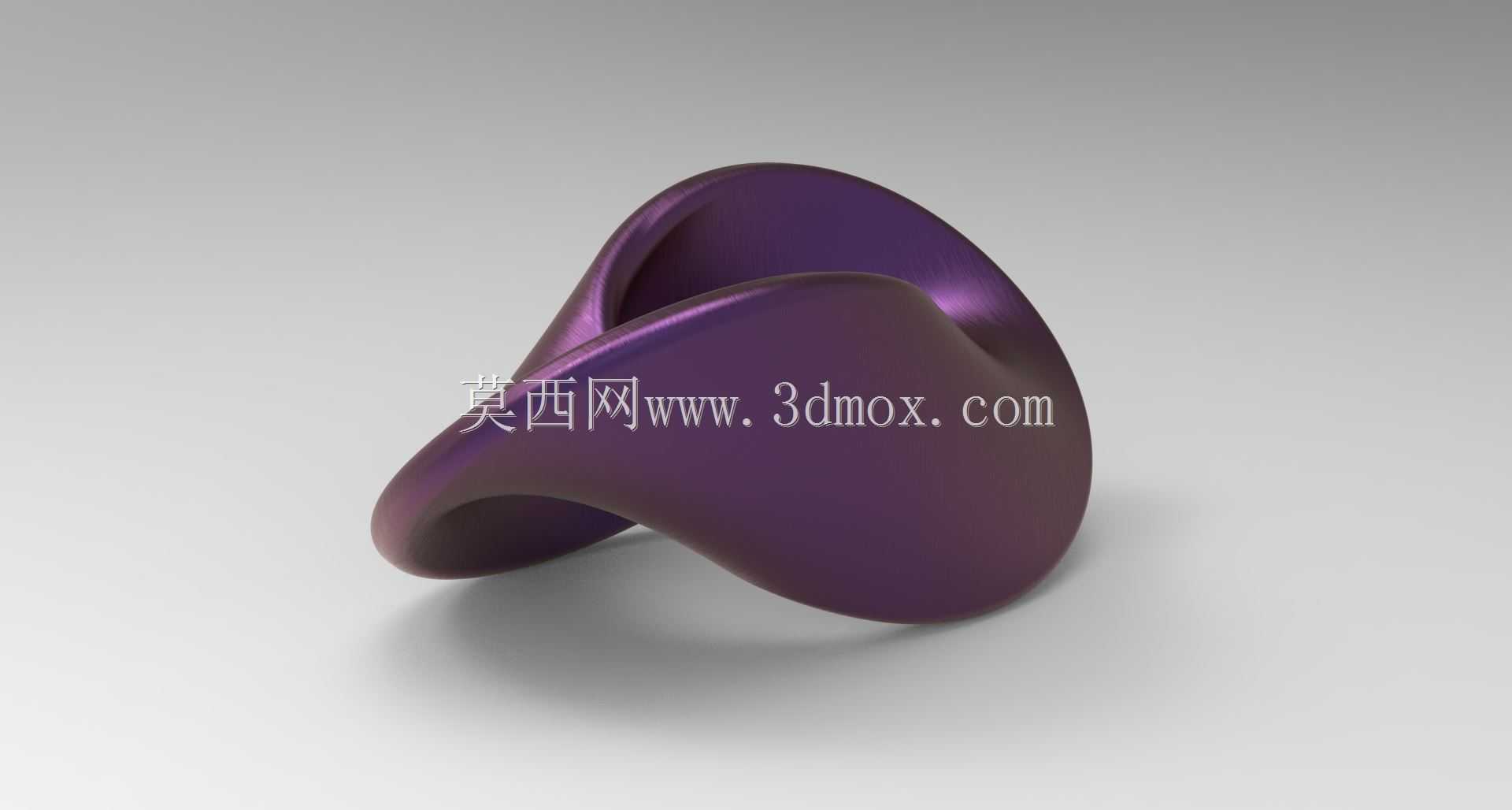

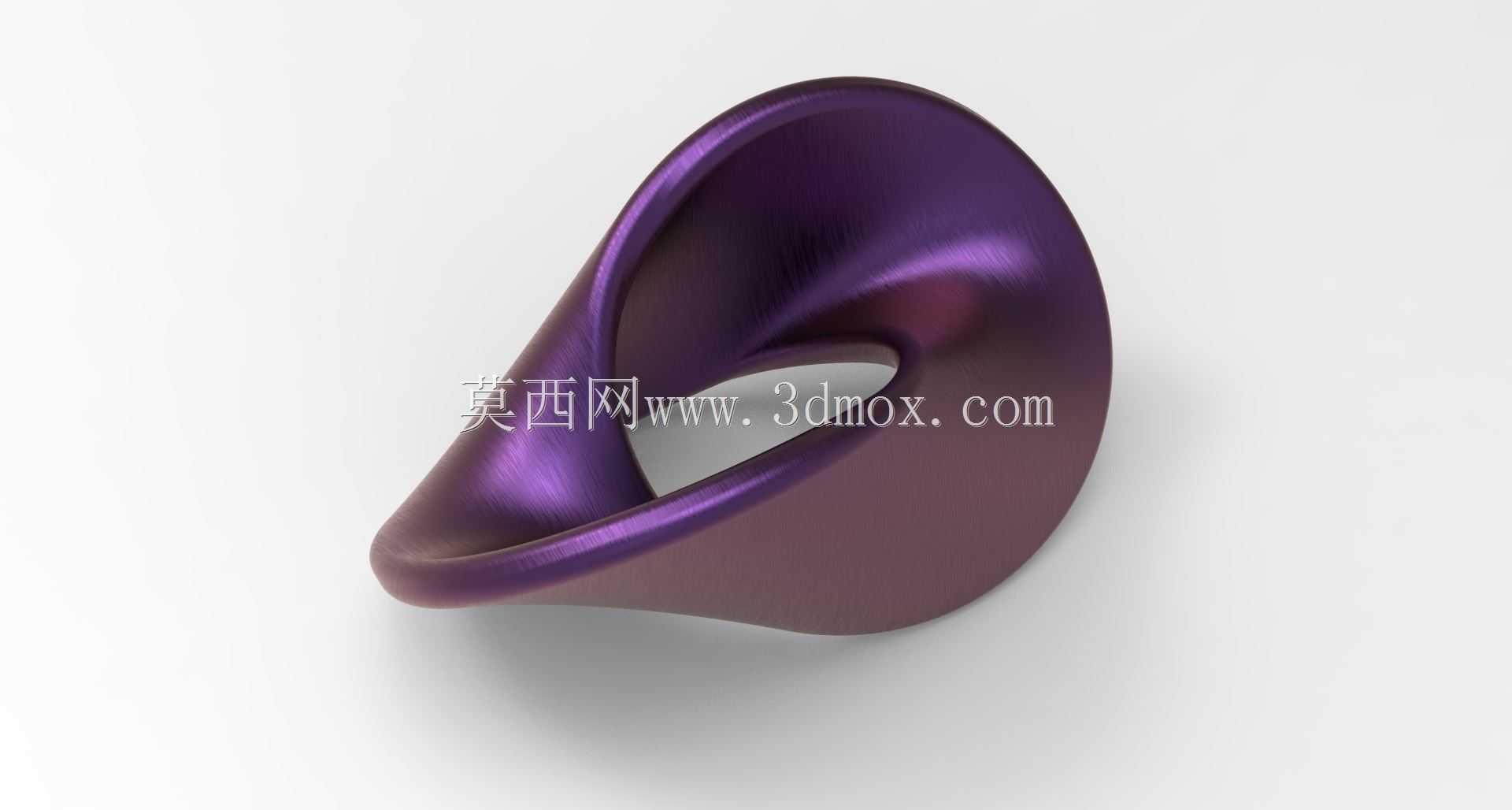

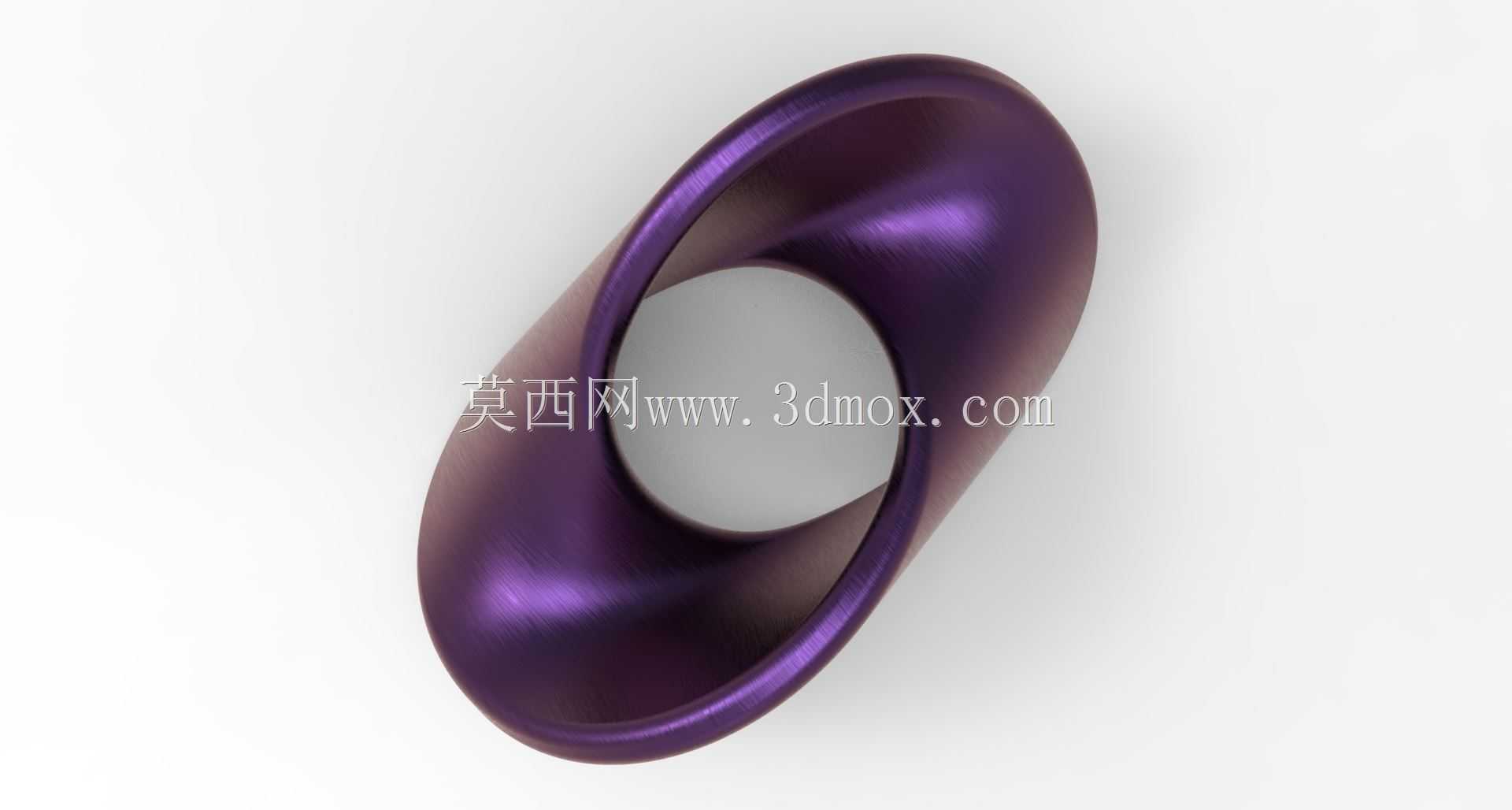

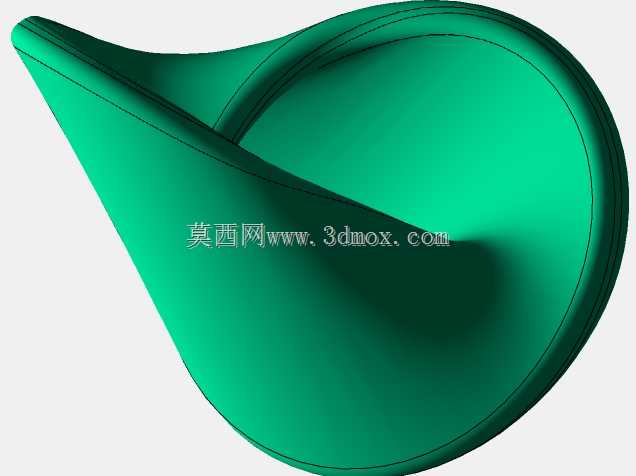

　　从结构设计思路来看，该造型的核心逻辑是基于圆盘双中心等距约束生成连续凸壳曲面，建模过程中需要严格控制两个旋转中心的间距与基础圆盘半径的比值为1:1，才能保证曲面全程曲率连续，不存在局部曲率突变的位置。建模时首先绘制基准圆盘轮廓，通过参数化约束锁定两个旋转中心的相对位置，再通过扫掠、曲面放样结合曲率连续约束生成整体外壳，最后对曲面衔接位置做G2连续校验，确保整个曲面没有硬棱、没有曲率拐点，避免后续加工或者流体仿真时出现应力集中、流动分离的问题。

　　在实际设备应用中，这类曲面结构也常被用作特殊工况的搅拌桨叶轮廓，相比传统平直桨叶、涡轮桨叶，基于该曲面制作的桨叶在搅拌高粘度非牛顿流体时，可以在低转速下实现全釜无死角的物料翻动，不会在桨叶后方形成流动空穴，搅拌均匀度相比传统桨叶提升22%左右，同时搅拌过程的剪切力更均匀，不会破坏物料内部的纤维或者活性成分，非常适合生物发酵、食品酱料调配、高分子材料混炼等对搅拌剪切力敏感的工艺场景。

　　从安装边界与尺寸适配角度来看，这类曲面构件的外轮廓属于单连通封闭曲面，最大外廓尺寸可以根据实际安装空间做等比例缩放，缩放过程中只要保持双中心距与基础半径的比值恒定，曲面的平滑连续性就不会被破坏。安装时需要注意，该结构的支撑固定点需要设置在曲面曲率变化最平缓的三个对称位置，避免固定点位置的局部应力过大导致构件变形，如果用于流体接触场景，支撑点需要做平滑过渡包覆处理，不能在曲面表面形成凸起或者凹陷，防止破坏原有流场的连续性。

　　在密封构件设计场景中，这类连续曲面结构可以用作特殊形状阀门的密封面，相比传统平面密封、锥面密封，该曲面密封的接触压力分布更均匀，在频繁启闭的工况下，密封面的磨损量更均匀，使用寿命可以提升30%以上，尤其适合有颗粒杂质的介质工况，曲面的自清洁特性可以避免颗粒卡滞在密封面之间导致的密封失效问题。设计这类密封结构时，需要配合对应的弹性密封件做曲面匹配校验，确保密封件在压缩量15%-25%的区间内，整个接触环带的压力偏差不超过10%，避免局部压力过大导致密封件过早老化，或者局部压力不足导致介质泄漏。

　　另外在物料分选设备的导向滑道设计中，这类平滑曲面可以作为物料滑行的导向面，物料在曲面上下滑时不会出现弹跳、卡滞的问题，对于异形易碎物料，比如电子元器件、精密陶瓷零件、食品烘焙制品，这类曲面滑道可以有效降低物料滑行过程中的碰撞冲击力，减少物料破损率。设计滑道时需要根据物料的摩擦系数调整曲面的倾斜角度，保证物料可以依靠自重匀速下滑，不会在曲面局部出现堆积，同时曲面的表面粗糙度需要控制在Ra0.8以下，进一步降低物料滑行的阻力，避免物料表面被划伤。
