民用小型固定翼飞机外观结构设计方案

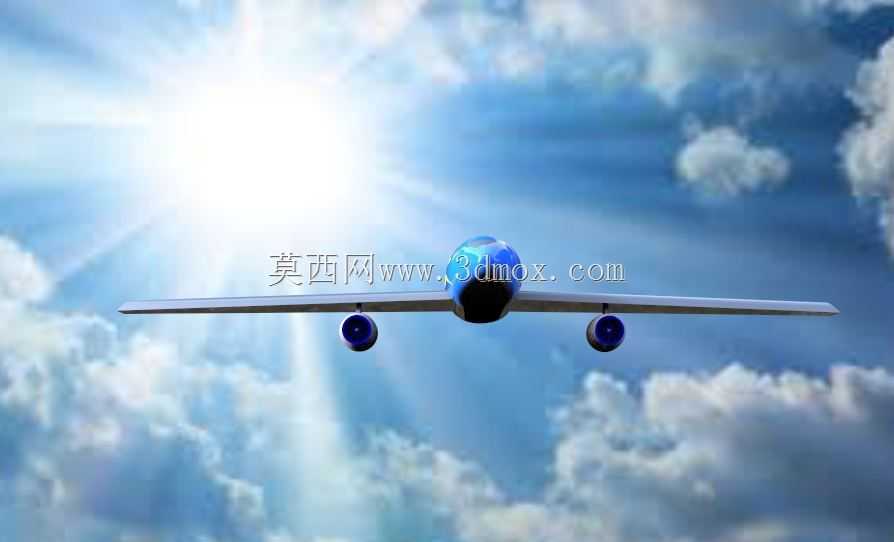

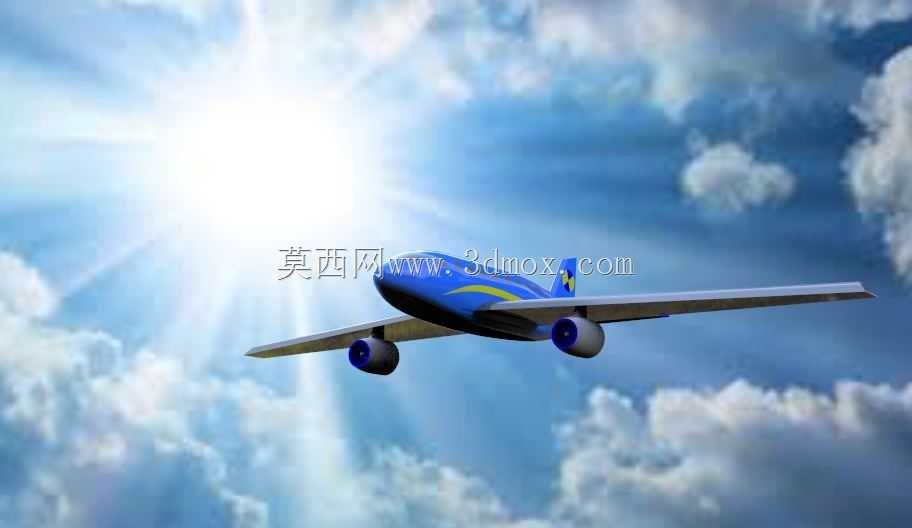

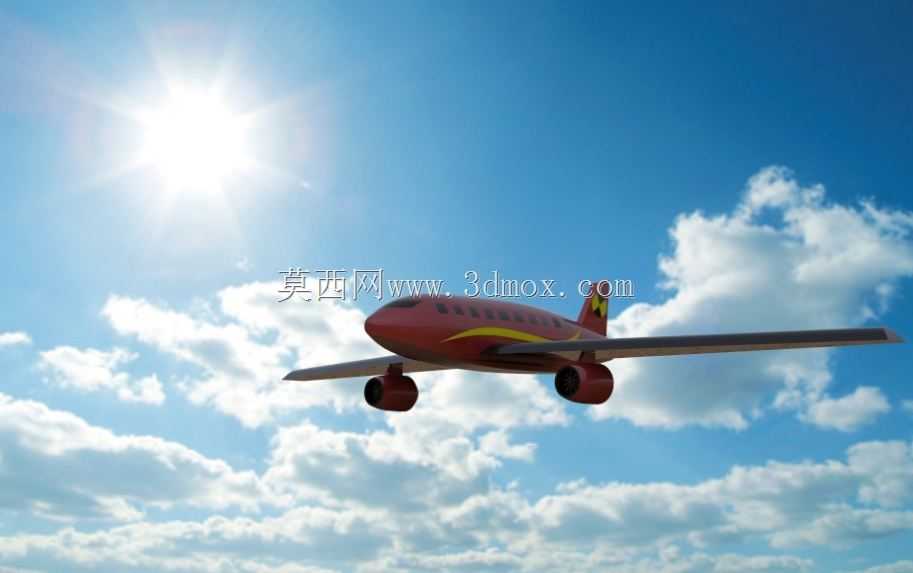

　　在航空装备研发与教学演示场景中，这类小型固定翼飞机的三维结构设计，是航空类专业课程设计、航模研发验证、航空科普展陈搭建环节常用的参考载体。不同于大型民航客机的复杂系统集成设计，该款飞机的结构设计更侧重基础气动布局的合理性验证，整体采用下单翼常规布局，机身主体为流线型旋成体结构，机头位置预留了动力装置与航电传感器的安装舱位，舱段边界做了圆弧过渡处理，能有效降低飞行过程中的压差阻力。

　　从实际用途来看，该结构既可以作为初级航模改装的基础母版，也能用于高校航空专业的气动原理教学演示，还可作为航空主题展项的静态展示模型使用。设计过程中优先考虑了结构的易加工性，机身分段采用模块化拆分思路，前机身、中段机翼连接舱、后机身尾段分别设置了定位安装止口，各段之间的连接边界预留了标准紧固件的安装孔位，不需要复杂的专用工装即可完成总装拼接，适配3D打印、轻木切割、玻璃钢糊制等多种小批量制作工艺。

　　机翼部分采用了相对厚度12%的低速翼型，翼展与机身长度的比例控制在1.8:1，兼顾低速飞行时的升阻比与地面停放时的结构稳定性，机翼与机身的连接位置设置在机身重心稍靠前的区域，能保证飞行过程中整机的俯仰稳定性，机翼两端没有设置复杂的翼梢小翼结构，降低了加工难度，同时也能满足低速飞行场景下的气动需求。尾翼部分采用常规平尾加垂尾的布局，平尾安装角设置为2度负安装角，保证飞机在迎角变化时具备足够的纵向静稳定性，垂尾后缘预留了方向舵的转动间隙，平尾后缘同样预留了升降舵的转动边界，各操纵面的转动轴位置做了同轴度设计，能减少后续改装操纵机构时的调试工作量。

　　起落架采用前三点式布局，前起落架安装在机头下方的加强框位置，主起落架安装在机翼根部的机身加强框上，起落架的安装边界预留了减震结构的安装空间，主轮距与机身长度的比例控制在0.25:1，能有效避免地面滑行过程中出现侧翻风险。机身内部的舱段布局从前往后依次为动力舱、设备舱、载荷舱，各舱段之间设置了横向加强框，框板上预留了走线孔与设备安装的螺纹孔位，设备舱的安装平面做了平面度公差预留，能满足常规航电设备、小型任务载荷的安装要求。

　　设计过程中针对不同应用场景做了适配性考虑，作为静态展示模型使用时，可直接将各段结构粘接固定，不需要预留操纵面的活动间隙，表面处理后即可达到展示效果；作为航模飞行平台使用时，可在预留的舵机安装位加装舵机与连杆，动力舱可适配电动螺旋桨动力或小型油动动力装置，设备舱可根据飞行需求加装电池、接收机、飞控等航电设备；作为教学演示模型使用时，可将机身做半剖处理，直观展示内部的框梁结构、舱段划分与系统布置逻辑。

　　外形尺寸方面，整机长度控制在1.2米级别的缩放比例下，机身最大直径为120毫米，机翼展长为2160毫米，平尾展长为600毫米，垂尾高度为220毫米，地面停放时机腹离地高度为150毫米，所有安装边界的尺寸公差均预留了0.2毫米的装配间隙，能适配不同加工工艺带来的尺寸误差，不需要二次修配即可完成装配。机身表面的流线型过渡全部采用G2连续曲面处理，没有明显的折线与棱角，既可以降低飞行阻力，也能减少后续表面打磨处理的工作量。

　　结构强度设计上，机翼根部与机身连接的位置做了局部加强，增加了加强筋的布置密度，能承受飞行过程中3g的过载载荷，尾翼与机身的连接位置同样做了局部加强，避免机动飞行过程中出现尾翼颤振问题。起落架的结构设计考虑了地面着陆时的冲击载荷，安装位置的框板采用双层板结构，能分散着陆冲击带来的集中应力，减少结构损坏的概率。
