橙灰涂装通用轻型直升机外观结构设计

　　这款轻型直升机的结构设计，首先围绕通用低空作业场景的实际需求展开，在民用通航领域，这类构型的直升机可承担短途通勤、农林植保、空中巡检、应急勘察等多种作业任务，不同作业场景下对机体的载荷边界、外形尺寸、外挂点预留都有差异化要求，设计过程中首先锚定了4-6座级轻型直升机的尺寸区间，将机身总长度控制在13米级，主旋翼直径控制在11米级，尾梁长度占机身总长的42%，既保证尾桨的气动效率，避免旋翼下洗流对尾翼的干扰，也控制整机的停放占地面积，满足通用机场、野外临时起降点的场地适配要求。

　　从功能特性来看，该设计采用前三点轮式起落架布局，区别于滑橇式起落架，轮式起落架更适合在硬化铺装跑道、平整野外场地进行滑跑起降，同时起落架支柱预留了减震器安装空间，可在垂直着陆时吸收3m/s下沉率带来的冲击载荷，避免硬着陆时的载荷直接传递到机身承力框架。机身主体采用半硬壳式结构设计思路，前部为驾驶舱与乘员舱段，采用大面积曲面风挡与侧窗设计，保证飞行员的前向、侧向视野覆盖范围，满足低空目视飞行的视野要求，风挡的倾斜角度经过气动校核，可在220km/h的巡航速度下降低迎风阻力，同时避免雨水在风挡区域的异常附着影响视线。

　　机身中部为动力舱与主减速器安装区域，设计时预留了动力系统的安装边界，主旋翼桨毂位于机身顶部的承力加强框上方，承力框采用环形加强筋结构，将旋翼转动产生的交变载荷均匀分散到机身纵向主梁上，避免应力集中导致的结构疲劳。主旋翼采用四叶桨构型，桨叶翼型选用低速高升力翼型，适合低空低速作业场景，既保证悬停时的升力效率，也降低巡航状态下的旋翼噪声。机身两侧预留了短翼外挂点接口，可根据作业需求挂载副油箱、植保喷洒设备、巡检吊舱等不同载荷，接口位置距离机身重心的纵向距离经过配重校核，挂载额定载荷时不会导致整机重心偏移超出允许范围，保证飞行姿态的可控性。

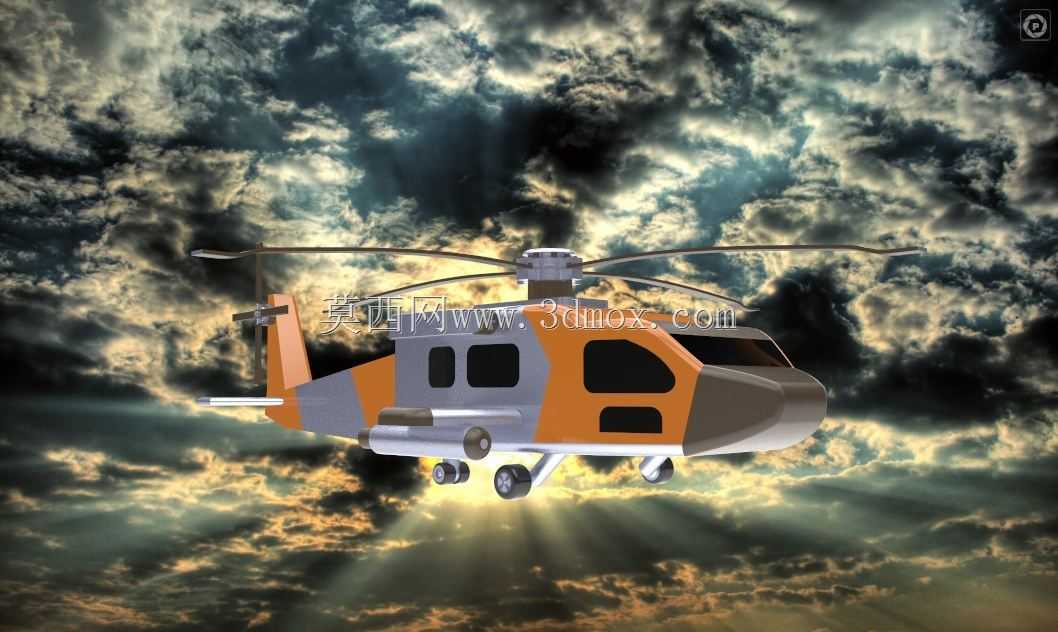

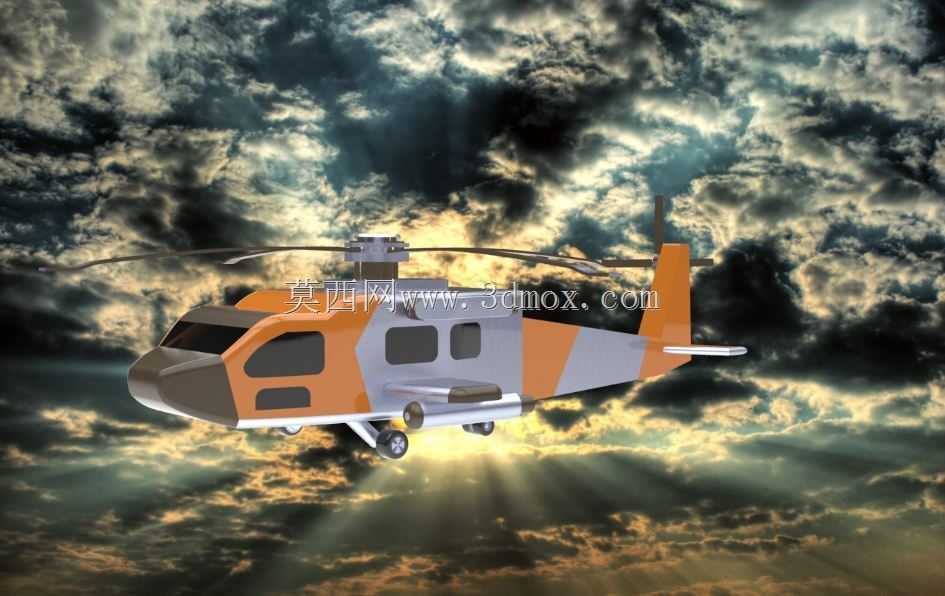

　　尾梁段采用渐变截面设计，从机身中部的矩形截面逐步过渡到尾翼处的椭圆截面，在保证尾梁结构刚度的前提下降低结构重量，尾桨位于尾梁末端右侧，采用跷跷板式两叶桨构型，抵消主旋翼转动产生的反扭矩，尾翼同时包含水平安定面与垂直安定面，水平安定面的安装角经过配平计算，可在巡航状态下提供稳定的纵向俯仰力矩，降低飞行员的操纵负荷。机身涂装采用高可见度的橙灰撞色设计，橙色涂装区域覆盖机身侧面、尾梁前部，在低空飞行时更容易被地面人员、其他飞行器观察到，提升低空作业的飞行安全性，灰色涂装区域覆盖机鼻、发动机舱上部，降低阳光直射产生的眩光对飞行员的干扰。

　　设计过程中对机身的维护开口也做了对应规划，发动机舱、航电设备舱、起落架收放机构（若后续改装收放式起落架）的位置都预留了快卸口盖的安装边界，日常维护时不需要大面积拆解蒙皮即可完成核心部件的检查与更换。乘员舱的舱门采用侧滑式设计，相比铰接式舱门，在野外起降、旋翼转动的状态下开关舱门不会被气流干扰，也避免舱门意外碰到周边障碍物。机鼻部位预留了雷达、光电探测设备的安装空间，可根据作业需求加装对应的任务设备，不需要对机身前部结构做大规模修改。

　　从安装边界来看，整机的全高控制在3.8米以内，可满足普通通航机库的停放高度要求，主旋翼桨叶可通过快拆销钉实现快速折叠，折叠后整机的横向宽度控制在2.2米以内，可通过普通平板拖车进行公路转运，不需要申请超宽运输资质，提升跨区域作业的转场灵活性。机身底部预留了货舱开口，可放置小型作业工具、应急物资，货舱的承重边界按照200kg设计，满足日常作业的物资携带需求。起落架的轮距控制在2.6米，轴距控制在4.8米，地面滑行时具备足够的侧向稳定性，在侧风12m/s的条件下进行地面滑行不会出现侧翻风险。
