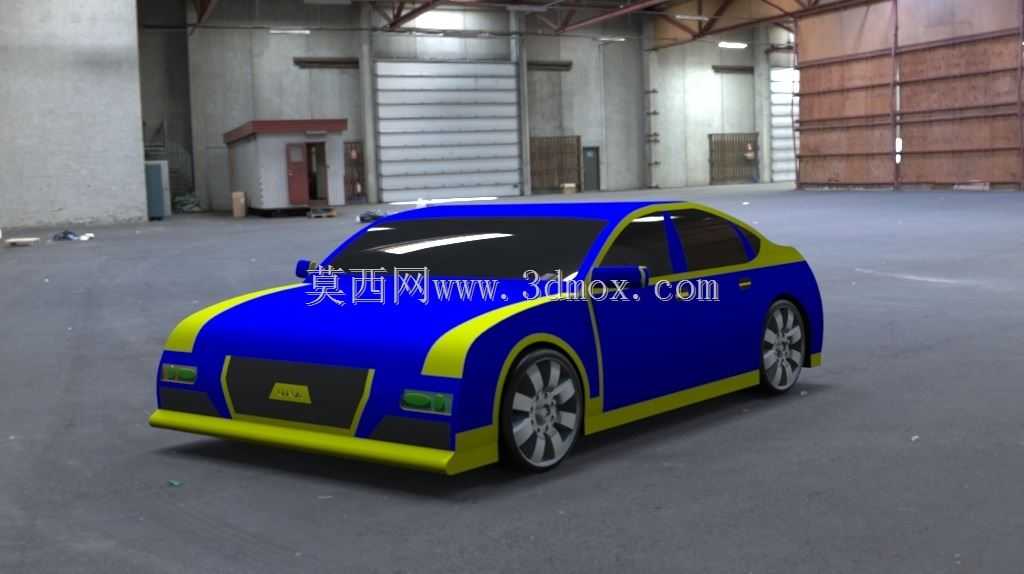

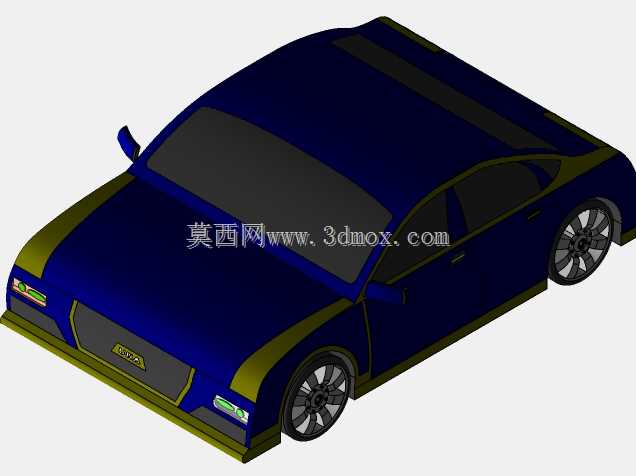

UNA-M1蓝黄撞色乘用轿车外观结构设计

　　这款乘用轿车的三维结构设计，最初的切入点是城市日常通勤场景的使用需求，在做整体布局时首先考虑了城市道路的通行边界，常规城市道路单车道宽度为3.5米，路边侧方停车位标准长度6米、宽度2.5米，因此整车外廓尺寸控制在车长4.8米、车宽1.85米、车高1.46米的区间，既保证了车内三排乘坐空间的基础余量，也能适配绝大多数城市公共停车位、老旧小区窄车位的停靠需求，不会出现尺寸超限导致的停靠剐蹭风险。

　　从功能特性来看，整车定位家用通勤兼顾短途商务出行，前脸区域的分层式前保险杠设计，下部预留了毫米波雷达的安装点位，上部中网格栅后方预留了散热模块的安装空间，可适配1.5T排量动力总成的散热需求，两侧灯组区域做了内嵌式结构设计，既降低了高速行驶时的风阻系数，也能减少日常行驶中飞溅石子对灯组外壳的冲击。车身侧面的腰线采用贯穿式设计，从翼子板一直延伸至尾灯区域，在建模时特意将腰线的R角控制在3mm，既保证了冲压工序的成型可行性，避免出现冲压开裂的工艺问题，也能在视觉上拉长整车的侧面比例，降低车辆的视觉重心。

　　设计过程中没有采用过于激进的异形曲面，所有外覆盖件的曲面拔模角度都控制在7度以上，完全满足量产冲压模具的开模要求，前后轮拱的外凸尺寸经过反复校核，在转向轮打满方向时，轮胎与轮拱内衬的最小间隙保留了25mm，即使在冬季换装防滑链的场景下，也不会出现运动干涉。车门区域的上下分缝线做了内藏式设计，既可以减少行车过程中泥水灌入缝隙的概率，也能提升侧面的整体观感，车门下部的侧裙区域做了内凹造型，可有效降低高速行驶时的车底乱流，提升行驶稳定性。

　　车窗区域的边框采用窄边设计，在建模时已经预留了5mm的玻璃升降导轨安装空间，前后风挡的倾斜角度经过多次调整，前风挡倾斜角度为32度，在保证驾驶员前方视野无A柱遮挡盲区的前提下，尽可能降低风阻系数，后风挡的倾斜角度为28度，预留了后雨刮的安装转轴位置，可适配两厢半车型的尾部清洁需求。车顶区域预留了天窗安装的加强筋位置，即使不配置天窗版本，加强筋结构也能提升车顶的抗扭刚度，在车辆发生侧翻时可提供足够的结构支撑。

　　尾部的保险杠下部预留了倒车雷达的四个安装点位，中间位置预留了拖车钩的安装盖板结构，尾灯采用贯穿式预留位，可根据配置不同选择分体式或贯穿式灯组安装，无需重新改动尾部覆盖件的模具结构。底盘区域的离地间隙控制在140mm，既可以通过城市道路常见的减速带、低洼路段，也不会因为离地间隙过高导致高速行驶时重心不稳，轮距设置为前1580mm、后1590mm，在过弯时可以提供足够的侧向支撑，减少侧倾幅度。

　　在做内部安装边界校核时，特意将发动机舱的纵梁间距控制在1100mm，可适配横置前驱动力总成的安装需求，也能预留出足够的碰撞吸能空间，乘员舱的地板中部凸起高度控制在80mm以内，保证后排中间乘客的腿部放置空间，后备箱的有效容积预留了520L，可放下三个20寸登机箱加两个双肩包，满足家庭短途出行的载物需求。前后悬架的安装点位采用模块化设计，可根据配置不同适配扭力梁或多连杆悬架结构，不需要改动车身主体的焊接点位，大幅降低生产环节的模具成本。

　　整车的色彩搭配采用高饱和度蓝黄撞色设计，黄色装饰条的宽度控制在80mm，沿着前保险杠、侧裙、后保险杠形成完整的视觉环绕，在道路行驶时具备更高的辨识度，也能在阴雨天气提升车辆的可见度，降低追尾事故的发生概率。轮毂采用多辐式铝合金造型，在建模时已经做了动平衡配重块的预留位置，轮胎规格匹配225/45 R18的常规民用轮胎，后期维护更换的成本更低，也能保证行驶过程中的胎噪控制在合理区间。
