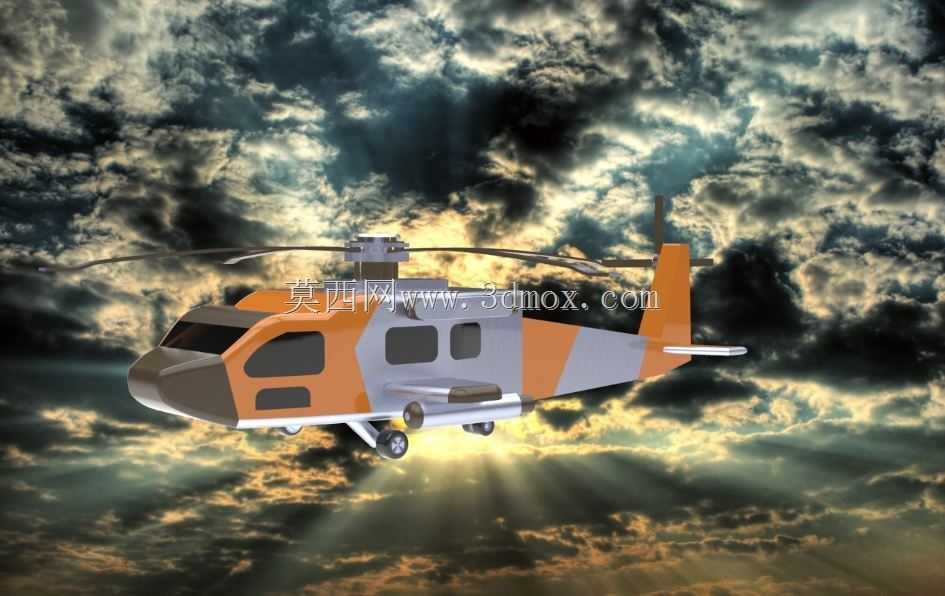

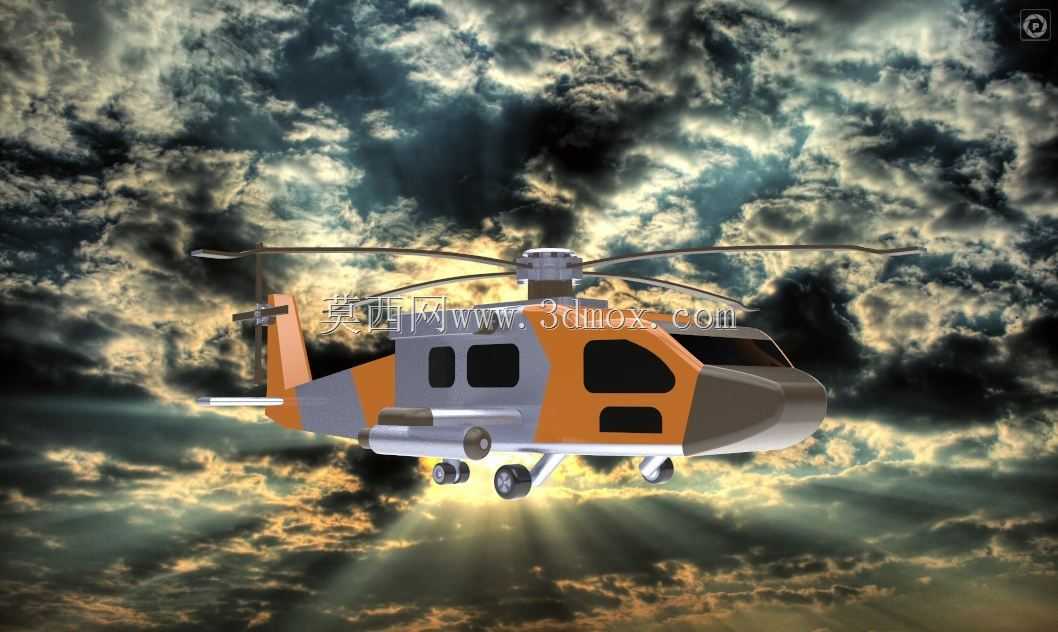

轻型民用直升机整机结构三维设计

　　这款轻型直升机的结构设计，首先围绕通用航空领域的短途作业场景展开，可适配低空巡检、短途通勤、农林作业、应急勘察等多类实际使用需求，整机结构在建模阶段就充分考虑了不同场景下的载荷边界与安装适配要求。从功能特性来看，整机采用单主旋翼加尾桨的常规布局，主旋翼系统预留了桨距调节机构的装配空间，可适配不同飞行状态下的升力调节需求，尾梁结构采用分段式设计思路，既保证了尾桨传动路径的结构刚性，也为后期尾段部件的检修维护预留了操作空间。机身主体采用流线型曲面造型，在建模过程中对曲面曲率做了连续过渡处理，既能够降低低空飞行时的空气阻力，也为机身蒙皮的分块装配提供了明确的安装基准，机身侧面预留了舱门安装位与舷窗开孔边界，舷窗开孔的边缘做了圆角过渡处理，

　　可避免飞行过程中应力集中带来的结构疲劳问题。起落架采用滑橇式结构设计，相较于轮式起落架结构更简单，维护成本更低，能够适配野外临时起降点的不平整地面，滑橇支架与机身底部的连接位置做了加强筋结构设计，可承受着陆过程中的冲击载荷，连接点位的安装孔位按照通用航空紧固件标准预留，可直接适配标准规格的航空螺栓进行装配。动力舱布置在机身上部主减速器下方位置，建模时预留了动力单元、传动系统、燃油系统的安装空间，舱体周边设计了散热通风的导流结构，可保证飞行过程中动力单元的散热需求，同时动力舱与座舱之间设置了防火墙结构的安装边界，可提升整机的飞行安全冗余。座舱内部按照双驾驶位加少量乘员位的布局做了空间预留，操纵机构的安装位置符合人体工程学的操作范围，

　　仪表台的安装面做了平面度基准约束，可适配不同规格的航电设备安装。尾翼部分包含水平安定面与垂直安定面结构，安定面的翼型采用低阻翼型设计，可在飞行过程中为整机提供足够的航向与纵向稳定性，尾桨的安装位置与尾梁末端保持足够的安全距离，避免地面作业时尾桨剐蹭障碍物。在设计思路上，整个建模过程从整机的总体参数边界入手，先确定旋翼直径、机身总长、机高、尾梁长度等核心尺寸边界，再逐步拆分各个子系统的结构模块，每个模块的装配接口都做了明确的配合公差约束，既保证了各个部件之间的装配精度，也为后续的结构优化、仿真分析提供了干净的几何模型基础。机身蒙皮的分块设计充分考虑了复合材料成型的工艺特性，每块蒙皮的曲面曲率变化平缓，没有过小的圆角与深腔结构，

　　可降低后期成型加工的难度，内部骨架的桁条与隔框结构按照等强度原则布置，在保证结构强度的前提下尽可能降低整机的结构重量。主旋翼桨叶的翼型采用成熟的通用直升机翼型，桨叶的扭转角从根部到梢部做了线性变化设计，可提升旋翼的气动效率，桨毂部分的结构按照铰接式旋翼的连接逻辑建模，预留了挥舞铰、摆振铰的安装空间，可适配真实旋翼系统的运动需求。燃油箱的安装位置布置在机身重心附近，可避免燃油消耗过程中整机重心出现过大偏移，油箱的安装边界预留了减震垫的安装空间，可降低飞行过程中振动对燃油系统的影响。整机的所有外露部件都做了气动外形的顺滑处理，没有突兀的凸起结构，既能够降低飞行阻力，也能够减少雷达反射截面积，兼顾一定的低探测性需求。
