旋转式金属U盘结构三维建模设计

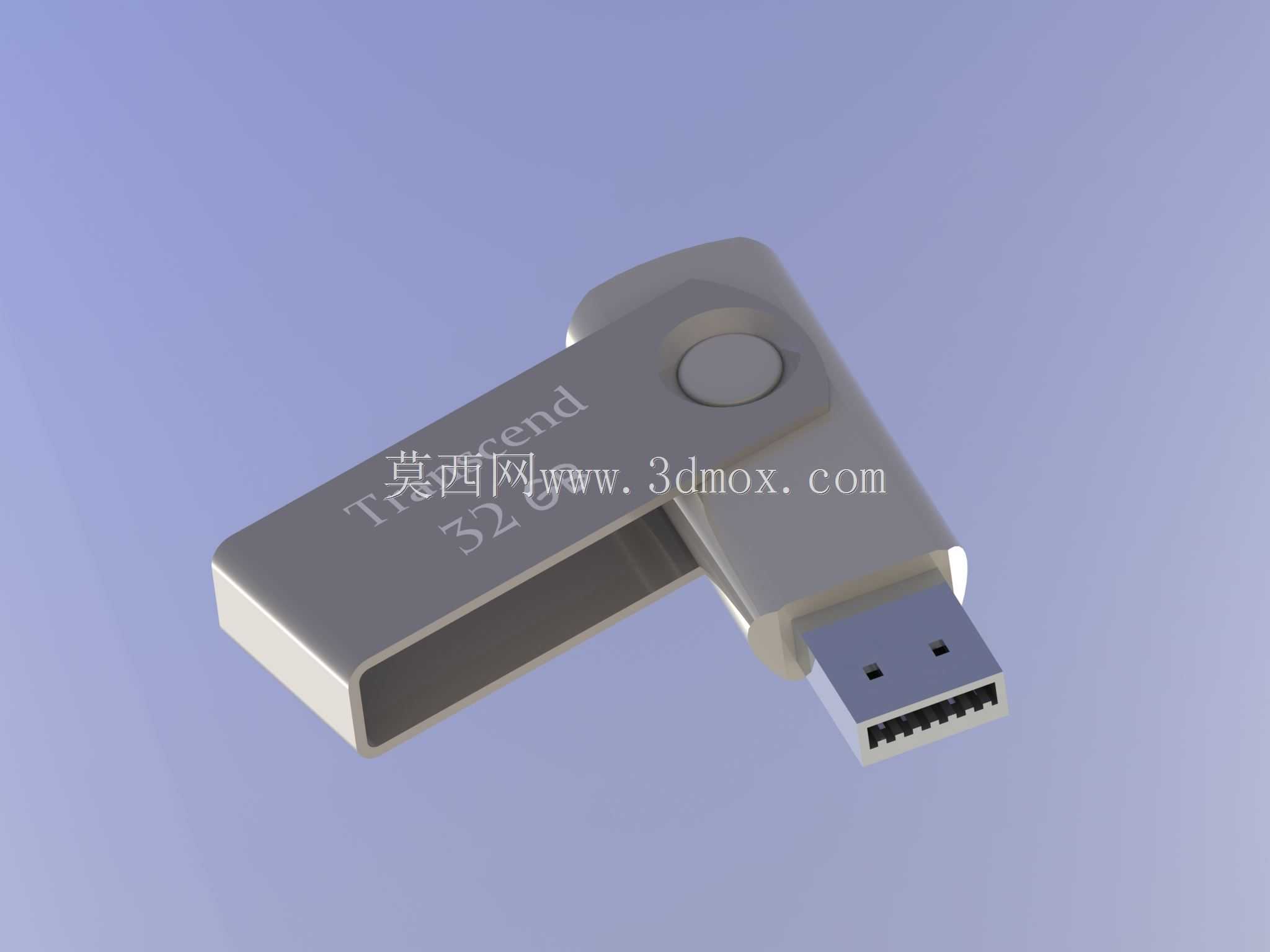

　　日常办公场景里，这类旋转结构的金属U盘是工程技术人员随身携带的高频数据载体，跑现场拷设备参数、去外协厂传加工图纸、跨部门对接三维模型文件都离不开它，相比带盖帽的款式，旋转结构能彻底避免盖帽丢失的问题，金属外壳也能扛住车间里的磕碰、油污，适配工业现场相对复杂的使用环境。做这个模型的时候，首先要考虑的是日常插拔的受力边界，USB公头的尺寸严格遵循通用串行总线的物理接口规范，金属插舌部分的厚度、接触片的排布位置都要和标准接口完全匹配，保证插入电脑、工控机USB端口时不会出现卡滞、接触不良的问题，旋转轴的位置选在壳体尾部的居中位置，转动阻尼要控制在合适区间，既不会因为太松导致USB头随意晃动，也不会因为太紧单手难以开合，

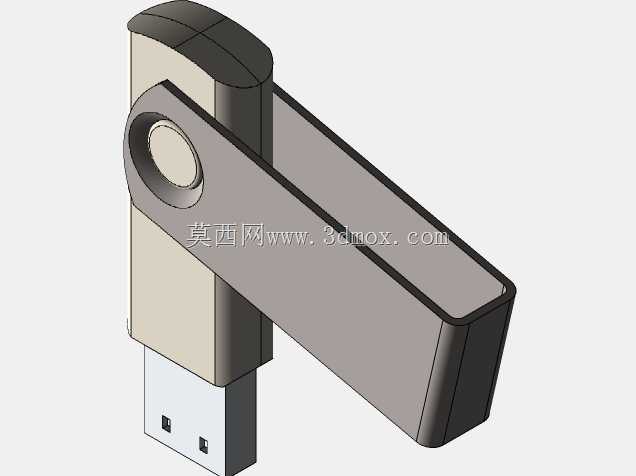

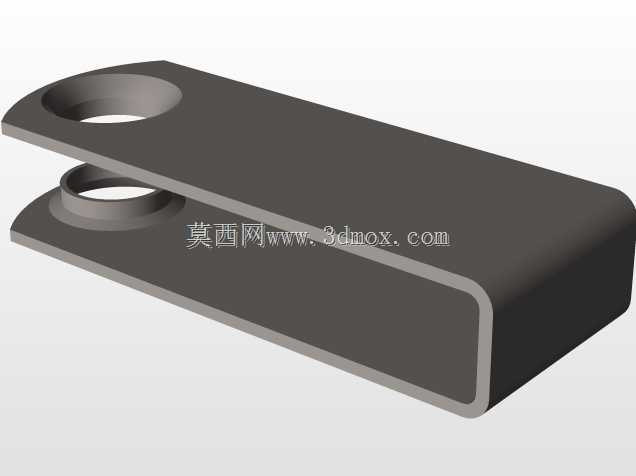

　　转动角度做了90度的限位，转到工作位置时刚好让USB头完全伸出壳体，转到收纳位置时USB头完全藏在金属外壳内部，不会因为外露磕碰损坏接触片。外壳部分采用一体化的锌合金压铸结构思路，壳体边缘做了R0.8的圆角过渡，既避免锐边划手，也能提升外壳的抗摔性能，表面做拉丝纹理的结构预留，既提升握持时的摩擦力，也能掩盖日常使用产生的细微划痕，壳体上的标识区域做了0.2mm的下沉设计，后续可以做激光雕刻或者丝印标识，不会因为日常摩擦导致标识磨损。整体外形尺寸控制在长60mm、宽20mm、厚10mm的范围内，这个尺寸刚好能放进工装口袋的笔插位，也不会因为体积太小容易丢失，旋转部分的配合间隙留了单边0.1mm的公差，考虑金属件压铸后的变形余量，

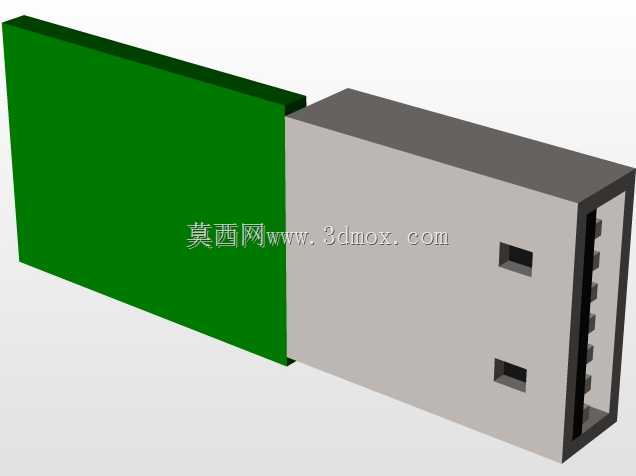

　　装配后不会出现转动卡涩的问题，壳体内部的空腔刚好容纳PCB存储板的尺寸，PCB板的定位槽在壳体内部做了0.3mm高的凸筋，装配时不需要额外打胶就能把PCB板卡紧，避免晃动导致的接触片开焊。建模过程中特意把旋转轴的卡扣结构做了拆分，轴端采用弹性卡扣设计，装配时直接压入即可，不需要额外的紧固件，方便后续的维修拆解，壳体的壁厚控制在1.2mm，这个厚度既能保证金属外壳的结构强度，从1.2米高度自由落体到水泥地面不会出现壳体开裂，也能控制整体重量，整重控制在20g左右，长时间插在设备上也不会因为自重导致接口松动。考虑到工业场景的使用需求，外壳的接缝位置做了错位止口设计，日常泼溅的水、车间里的浮尘不会轻易进入壳体内部，

　　对内部的存储芯片起到基础的防护作用，旋转部分的阻尼来自轴和轴孔之间的过盈配合，没有额外添加阻尼脂的结构，避免低温环境下阻尼脂凝固导致转动不畅，适配北方冬季户外、车间低温环境的使用需求。整个模型的结构拆分完全按照实际量产的装配逻辑来做，所有的配合面都预留了合理的公差，没有出现建模时的干涉问题，每个零件的拔模角度都按照压铸工艺的要求做了1.5度的拔模斜度，后续如果要开模量产可以直接导出结构图纸做工艺调整，不需要再做大规模的结构修改。
