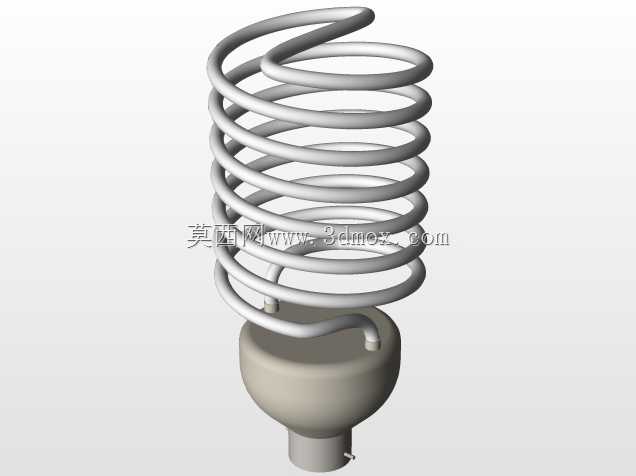

螺旋紧凑型节能荧光灯结构设计

　　日常商用及民用照明场景中，紧凑型荧光灯的替换适配性一直是结构设计阶段需要优先考量的核心点，这款螺旋结构的CFL产品，在设计初期就锚定了传统白炽灯灯座的直接替换需求，无需额外改动原有线路与灯座结构，就能实现低功耗照明方案的快速落地。从实际应用场景来看，这类荧光灯既可以适配家庭室内的顶灯、壁灯、台灯灯座，也能用于商超、办公区域的嵌入式筒灯、格栅灯盘，甚至部分工业场景的局部作业照明点位，只要是匹配对应灯头接口的交流供电场景，都能完成安装使用。

　　产品的功能特性围绕发光效率与空间利用率做了平衡，螺旋盘绕的灯管结构，在有限的竖向安装空间内拉长了荧光粉涂层的有效发光长度，相比同功率的U型紧凑型荧光灯，发光面的分布更均匀，不会出现单侧亮度过高的暗区问题。灯管与下部灯座的衔接位置做了过渡圆弧处理，既避免了灯管根部应力集中导致的易碎裂问题，也能让灯座内部的电子镇流器工作产生的热量通过衔接处的空气间隙缓慢散出，不会因为热量堆积加速灯管两端的荧光粉老化发黑。

　　设计思路上，首先确定的是灯头的安装边界尺寸，选用常见的GU10类插脚灯头结构时，插脚的中心距、插脚直径、插脚伸出长度都严格遵循通用照明接口的尺寸规范，保证插入标准灯座后卡接到位，不会出现接触不良或者松脱掉落的问题。灯座外壳采用阻燃PBT材质，壁厚控制在1.2mm到1.5mm之间，既满足外壳的结构强度要求，不会因为日常插拔受力出现开裂，也能给内部的电子元器件预留足够的安装空间，同时控制整体重量不会超过灯座的承重阈值。螺旋灯管的盘绕直径、螺距参数经过多轮调整，在保证灯管总长度满足额定功率发光要求的前提下，整体最大外径控制在合理范围，不会因为灯管直径过大无法装入常规尺寸的灯罩内部，灯管顶端与灯座底部的竖向高度差也做了适配，保证装入封闭灯罩后，灯管与灯罩内壁留有足够的散热间隙，避免灯罩长期受高温烘烤出现老化变色。

　　从结构细节来看，灯管两端的电极引线通过灯座上部的两个定位孔穿入内部，与镇流器的输出端做焊接连接，定位孔处做了密封胶填充处理，既可以固定灯管位置，避免运输、安装过程中灯管晃动导致引线脱焊，也能阻挡外界的灰尘、潮气进入灯座内部，提升产品在潮湿环境下的使用可靠性。灯座下部的插脚采用铜镀镍材质，导电性能稳定，长期插拔也不会出现氧化层导致的接触电阻过大问题，插脚与灯座外壳的衔接处做了加强筋结构，承受插拔的侧向力时不会出现插脚歪斜的情况。

　　在实际选型适配过程中，结构设计人员可以直接调用该三维模型完成照明产品的装配干涉检查，验证不同灯罩尺寸下的安装适配性，也可以基于该模型调整灯管螺距、盘绕直径参数，衍生出不同功率、不同尺寸规格的同系列产品，缩短同类型照明器件的开发周期。建模过程中对灯管的螺旋曲面做了连续曲率处理，后续做渲染或者工程出图时，能准确还原灯管的透光质感与结构轮廓，灯座部分的分型面、加强筋、安装卡扣结构都做了实体化建模，可直接用于后续的模具开模参考，不需要二次补全结构细节。
