透明玻壳螺口白炽灯泡结构三维数模

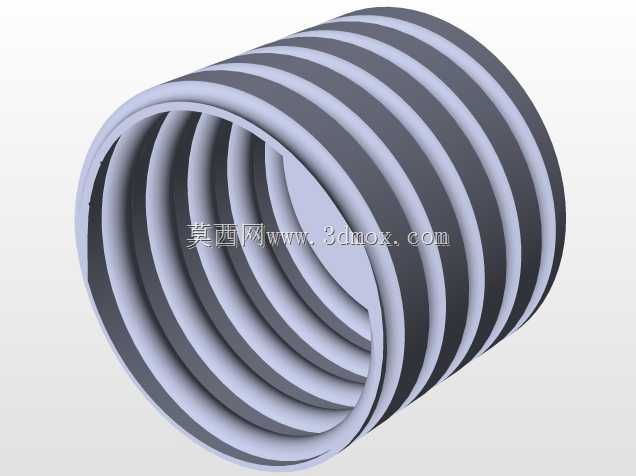

　　日常照明场景里，螺口白炽灯泡是应用覆盖范围极广的基础电光源部件，从民用住宅的室内顶灯、壁灯，到工业厂区的临时检修照明、设备状态指示光源，再到仪器仪表舱内的背光照明单元，都能见到这类结构的身影。做这个三维数模的时候，最先要明确的是实际安装的边界约束，市面上通用的E27螺口灯头是核心安装基准，建模时严格按照螺口的牙距、牙型角度、大径小径的配合公差做特征，保证数模导入到灯具装配体里的时候，能和标准灯座实现无干涉的旋合装配，不会出现螺牙错位、旋入深度不足或者过盈量太大装不进去的问题。

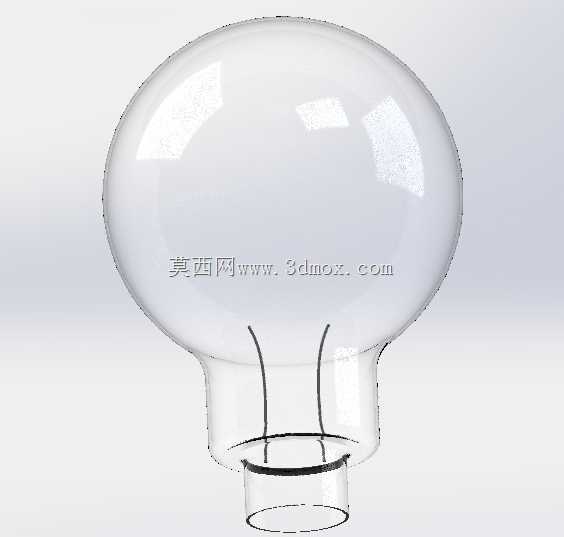

　　玻壳部分的建模没有做过度简化，还原了透明玻璃的薄壁结构特征，壳厚控制在1mm左右，和实际量产灯泡的玻璃壁厚一致，球形玻壳的曲率半径按照常用的25W功率规格灯泡做参数化设定，玻壳和灯头衔接的喇叭口收腰位置，做了平滑的圆角过渡，还原实际生产中玻璃熔接后的圆滑形态，不会出现生硬的直角转折，不管是做结构干涉检查还是后续做渲染出图，都能贴合真实产品的外观质感。内部的灯丝支撑结构也做了完整还原，两根导电引线从灯头的绝缘端子位置引出，顺着玻壳内部的支撑柱延伸到玻壳中心位置，灯丝的弯折形态按照实际双支撑的结构做特征，没有做成简化的直线或者平面结构，能直观呈现灯泡内部的导电通路布局，做教学演示或者结构拆解动画的时候，可以清晰展示电流从灯头触点进入、经过引线传导到灯丝、再通过螺口金属外壳形成回路的完整路径。

　　从功能特性上来说，这类灯泡的结构设计核心是兼顾密封性能和装配便利性，金属螺口部分不仅承担了电路负极的导电作用，同时也是整个灯泡的机械固定结构，建模时把螺口尾部的绝缘玻璃封接层也做了特征还原，这个位置是灯泡内部真空密封的关键结构，实际生产中这里的封接质量直接决定灯泡的使用寿命，数模里保留这个结构，能让使用者在做灯具结构设计的时候，预留出足够的避让空间，不会因为灯头尾部的凸起和灯具内部的接线端子产生干涉。

　　实际选型应用的时候，这个数模可以直接嵌入到各类照明灯具的装配体中做布局验证，比如设计台灯、工矿灯、设备指示灯座的时候，直接调用这个数模就能校验灯腔内部的空间是否足够，玻壳和灯罩的间隙是否合理，灯头旋入后接线位置的预留长度是否满足布线要求，不用再反复测量实物尺寸调整结构。做产品展示动画的时候，完整的内部结构也可以用来做剖视演示，直观展示灯泡的内部构造，比单纯的外观模型更有实用价值。建模过程中所有的特征都是参数化可编辑的，如果需要适配不同功率的灯泡规格，只需要调整玻壳的直径参数、螺口的规格参数，就能快速衍生出E14小螺口、大尺寸球形泡壳等不同规格的灯泡模型，不用从零开始重建特征，能大幅提升结构设计阶段的工作效率。另外在做散热相关的仿真分析时，玻壳的薄壁结构、金属灯头的接触面积这些特征都完整保留，可以直接导入仿真软件设置材料参数，模拟灯泡点亮后的温度分布，验证周边塑料、橡胶部件的耐温性能是否满足长期使用的要求，避免后期样机测试出现部件受热变形的问题。
