多面体切角结构机械练习实体造型

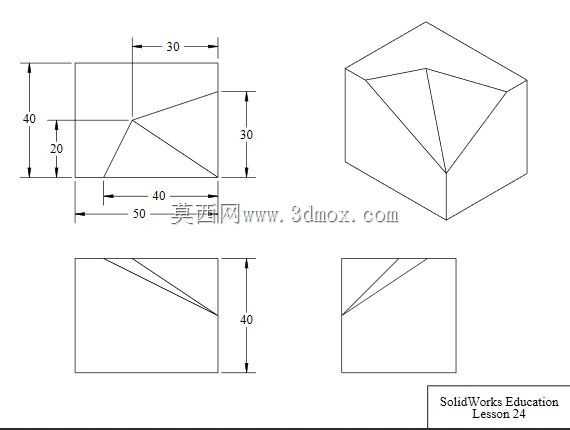

　　在日常的机械结构设计练习与传感器配套安装基座的构型验证过程中，这类带多面切角的立方体衍生结构是非常典型的练习载体，同时也可作为小型传感元件的安装承载基体使用。从实际应用场景来看，这类结构常出现在检测工位的小型安装座、传感器定位支架的构型设计中，多面斜切的结构可以预留出不同方向的走线空间与检测面避让空间，避免传感元件安装后与周边工装、输送线体发生运动干涉。从设计思路层面拆解，该结构以边长50mm、高度40mm的立方体为基础基体，首先确定内部交汇点的定位尺寸：距离基体左侧端面10mm、距离底面20mm的位置为内部棱线的交汇基准点，从该点出发分别向立方体的三个相邻端面的边角位置延伸切除棱边，最终形成三个交汇于内部点的三角切面结构。

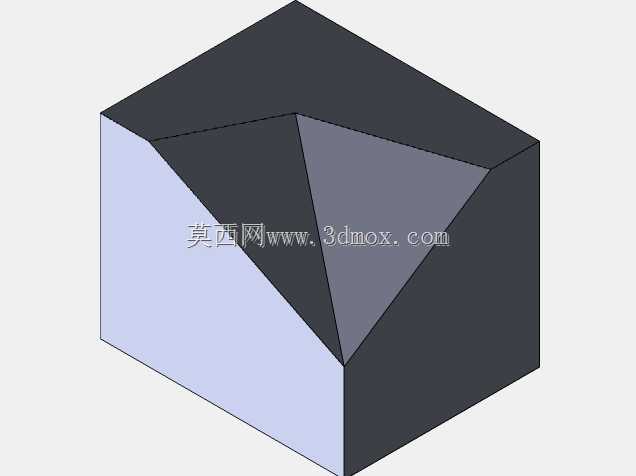

　　其中右侧端面的切角范围为距离顶面30mm的区域，顶面的切角范围为距离右端面30mm的区域，正面的切角范围为距离右端面40mm的区域，三个切面相互交汇形成稳定的三角支撑结构，既可以降低整体结构的自重，也能在切面位置预留出传感器安装的贴合平面，方便不同检测方向的光电类、接近类传感器的端面固定。从安装边界来看，该结构的最大外轮廓尺寸保持了基础立方体的50mm×40mm×50mm范围，不会因为切角结构额外占用安装空间，在安装工位布局时可以直接按照立方体的边界预留安装位置，不需要额外计算切角的外凸量，适配现有多数小型传感器安装工位的空间预留标准。从功能特性角度分析，这类切角结构相比完整立方体，在边角位置的应力集中系数更低，

　　当作为安装基座承受传感器的安装预紧力时，斜切面可以分散边角位置的应力，避免长期受载后出现边角崩裂的问题；同时斜切面形成的三角空腔结构可以作为传感器线缆的走线通道，线缆从空腔位置引出后可以直接沿设备机架布线，不需要额外设计走线槽，简化了周边配套结构的设计流程。在建模过程中需要注意，三个切角面的交汇点必须完全重合，不能出现建模误差导致的面与面之间的缝隙，否则在后续导出工程图或者进行3D打印、机加工编程时，会出现轮廓识别错误的问题；同时每个切角的定位尺寸需要严格按照标注的基准进行约束，以正面的左下角为尺寸基准，水平方向向右为X轴正方向，垂直方向向上为Y轴正方向，深度方向向后为Z轴正方向，交汇点的坐标为(10,20,20)，

　　三个切角的边线分别连接至(50,40,50)、(50,0,50)、(50,40,0)三个角点，通过拉伸切除或者放样切除的方式完成结构构建，保证每个切面的平面度符合机加工的公差要求，安装传感器的贴合面粗糙度可以达到Ra1.6的标准，满足传感元件的安装贴合要求。这类结构除了作为建模练习的载体之外，在实际的自动化检测设备中，也可以经过尺寸缩放后作为视觉传感器的安装调节座，斜切面可以直接作为传感器的安装面，通过在切面上加工螺纹孔来固定传感器，调整不同切面的安装位置即可改变传感器的检测角度，不需要额外设计角度调节板，进一步压缩了检测工位的结构占用空间。在结构验证过程中，还需要对切角位置的壁厚进行校核，保证最薄位置的壁厚不小于2mm，满足铝合金或者工程塑料材质的加工强度要求，避免加工过程中出现薄壁变形的问题；同时交汇点位置的圆角处理需要根据加工工艺确定，如果采用3D打印工艺可以保留尖角结构，如果采用CNC铣削工艺则需要预留R0.5的圆角，适配刀具的加工半径，减少后续的钳工打磨工作量。
