带肋支撑铰接式安装固定支座结构

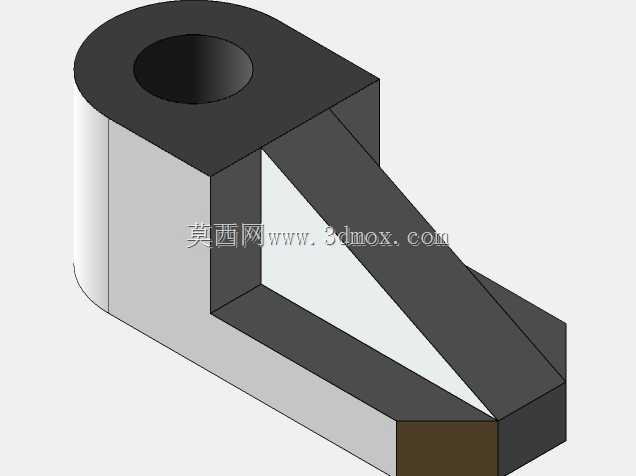

　　这类带三角加强肋的铰接式固定支座，在轻工输送线、小型自动化检测工位的传感器安装场景中十分常见，很多现场做机构改造的工程师都接触过类似结构——它不需要复杂的安装基准，只要底部贴合安装面锁紧紧固件，上端的铰接孔就能穿装销轴，给需要小范围摆动调整的检测元件、拨杆组件提供稳定的回转支撑。从实际使用的角度看，这个结构最核心的设计考量是在有限的安装空间里平衡刚性与重量，你能看到主体是L型的弯折承力结构，竖直段做了半圆弧收边，中间直接加工出贯穿的铰接孔，这个孔的公差一般会选H7级，和配套的销轴做间隙配合，保证铰接转动时没有卡滞，同时孔壁的厚度做了加厚处理，避免长期受径向载荷出现孔口变形。很多新手做这类支座设计时容易忽略三角肋的受力角度，

　　这个结构里的加强肋从竖直段的中下部一直延伸到水平段的最外端，肋板的厚度和主体壁厚保持一致，刚好把铰接孔传递下来的斜向载荷直接导到水平安装面的紧固点上，不会让L型的转角处出现应力集中，之前现场有过类似结构没加肋的案例，设备运行三个月转角处就出现了疲劳裂纹，拆下来看裂纹刚好从转角的应力集中点开始延伸，后来加了同角度的三角肋之后，同样的载荷工况下再没出过结构变形的问题。从安装边界来看，这个支座的水平段底面是全平面加工，不需要做额外的避空槽，安装时可以直接贴在铝型材的T型槽面上，或者焊接在小型机架的安装板上，水平段的长度刚好覆盖两个标准紧固件的安装间距，不需要额外加大安装板的尺寸；竖直段的半圆弧设计一方面是减少尖锐边角带来的安装磕碰风险，

　　另一方面也能缩小整体的外形轮廓，在排布密集的检测工位里，不会和旁边的走线槽、相邻的检测组件产生运动干涉。实际选型应用的时候，要注意铰接孔的中心高尺寸，这个尺寸直接决定了配套摆动组件的回转中心高度，如果现场需要调整检测元件的俯仰角度，只要更换对应中心高的同结构支座就行，不需要改动周边的安装布局。另外这个结构的壁厚设计也很有讲究，没有做多余的减重挖槽，因为这类支座本身尺寸不大，过度挖槽反而会增加加工成本，整体实心的结构在车间日常维护时也不容易积灰积屑，尤其是在有切削液、粉尘的加工工位旁，光滑的外壁清理起来十分方便，不会像带很多镂空的结构那样藏污纳垢，时间长了出现锈迹影响铰接转动的顺畅度。从受力传递的路径拆解，

　　当铰接孔受到垂直向下的载荷时，力会顺着竖直段的外壁分成两路，一路直接顺着竖直壁传到安装面的后侧紧固点，另一路顺着三角加强肋斜向传到安装面的前侧紧固点，两个方向的力刚好在安装面上形成稳定的力矩平衡，不会让支座出现倾覆的趋势，这也是为什么这类小尺寸支座不需要做很大的安装底板就能承受不小的径向载荷。很多做教学练习的建模者在画这个结构的时候，容易把肋板和主体的结合处做成直角，实际生产中这个位置都会做小尺寸的圆角过渡，进一步减少应力集中，同时也能避免注塑或者铣削加工时出现应力开裂的问题。
