阶梯基座组合式传感安装基座结构

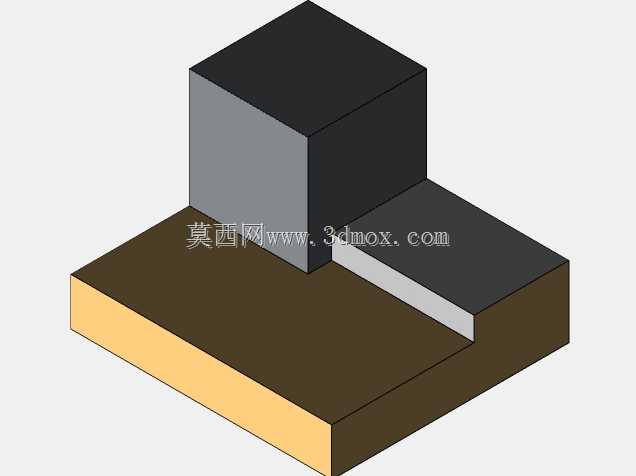

　　在工业自动化检测工位的布局中，这类阶梯式组合基座结构常被用于光电类、接近类传感元件的安装固定，适配产线中存在高低差检测位的安装需求，比如流水线侧边工件到位检测、工位间物料高度差识别、设备开合位置的限位触发场景，都能见到这类结构的实际应用。不同于常规平板式安装座，该结构采用高低两层的阶梯式布局，高层块体用于直接固定传感元件本体，低层延伸平台可作为检测触发的基准面，或是用于安装配套的反射板、触发挡片，无需额外加装垫高垫块，能减少现场安装时的零件拼接数量，降低装配累积误差。

　　从设计逻辑来看，整个结构采用直角拼接的块体组合形式，所有安装面均为平面加工，没有复杂曲面特征，加工时可直接采用方料铣削成型，加工工序少，形位公差容易保证，高层块体与低层基座的连接采用嵌入式贴合结构，接触面积大，连接刚性充足，即使在设备运行存在小幅振动的工况下，也能保证传感元件的安装位置不发生偏移，避免检测信号出现误触发。高层块体的四个立面均预留了传感元件的安装孔位空间，可根据现场布线方向、检测朝向灵活选择安装面，不需要重新加工基座，适配不同走线方向的工位需求，比如从设备上方走线时可选择顶面固定，侧边走线时可选择立面固定，减少现场改制的工作量。

　　安装边界方面，整个基座的低层平台为主要承载固定面，底面为全平面设计，可通过螺栓直接固定在设备型材台面、工装板或是机架立面上，固定孔位可根据实际安装需求在低层平台的平面区域灵活设置，不会与高层块体的安装空间产生干涉。高层块体的顶面与低层平台的台阶面存在固定高度差，这个高度差是根据常用传感元件的检测距离预设的，能保证安装在高层的传感元件检测面刚好对准低层平台上的工件检测位，不需要现场反复调整安装高度，缩短工位调试的时间。

　　实际使用中，这类结构还可根据检测需求拓展功能，比如在低层平台的台阶侧面加装缓冲垫，用于工件到位时的硬限位，或是在高层块体的侧面预留走线槽位，将传感元件的线缆沿基座侧面隐藏布置，避免线缆被运行中的工件剐蹭。结构的所有棱边均做了小倒角处理，既可以避免安装时划伤操作人员，也能消除加工时的应力集中点，提升长期使用的结构稳定性。不同于定制化的专用安装座，这种通用型阶梯基座可适配多种外形尺寸的方型传感元件，只需要根据传感元件的安装孔距调整高层块体上的固定孔位置即可，不需要重新设计整体结构，能缩短非标工位的设计周期，降低工装加工成本。在一些需要多传感器并排安装的工位，还可以将多个该类基座沿低层平台的侧边拼接固定，形成多检测位的安装组，每个基座对应一个检测点，高低位置统一，检测基准一致，能有效减少多传感器之间的位置偏差，提升检测信号的一致性。
