带安装底座的铰接式传感支座结构设计

项目分类:传感器 发布时间:2022-02-22 ID:559541
  • 带安装底座的铰接式传感支座结构设计
  • 带安装底座的铰接式传感支座结构设计

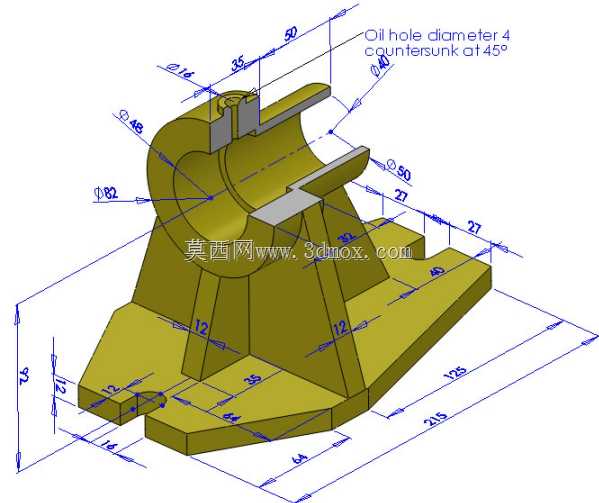

  该类支撑铰接结构常配套传感检测单元使用,多部署在工业设备的铰接转动点位,承担传感元件的承载安装与转动导向作用,在自动化生产线的工位铰接位、工程机械的动作检测点位、输送设备的转角监测位置都能见到同类结构的应用。结构主体上部为半圆铰接筒结构,内径标注尺寸为Φ48,外径为Φ82,该筒腔用于穿装铰接转轴,为转动副提供稳定的回转支撑,筒壁顶部开设直径4mm的45°沉头油孔,用于定期注入润滑脂,降低转轴与筒壁的转动摩擦,减少长期运行的磨损量,延长铰接副的使用寿命。上部筒身侧向伸出两个平行的卡装凸台,凸台间距与配套传感元件的安装卡槽尺寸匹配,可直接将传感检测模块卡装在凸台之间,无需额外设计转接支架,减少装配环节的零件数量。

  下部为一体化成型的梯形安装底座,底座总宽度方向的安装边界尺寸为125mm,底座上开设多组安装槽,槽宽12mm,槽的长度方向预留了21.5mm、14mm、64mm等多段调节尺寸,可适配不同孔距的安装基面,安装时可通过槽孔微调结构的固定位置,抵消基座加工的位置误差,降低安装对位的难度。底座与上部铰接筒之间设置了多道三角形加强筋,筋厚12mm,分别沿筒身的受力方向布置,可承载铰接部位传递的径向载荷与侧向倾覆力矩,避免长期受载后筒身与底座连接处出现应力断裂。结构整体采用一体化铸造成型后再做机加工的工艺路线,铰接筒的内孔、安装底座的底面、油孔的沉头位置为核心机加工面,其余非配合面保留铸造拔模斜度即可,在保证结构强度的前提下减少机加工的工作量,

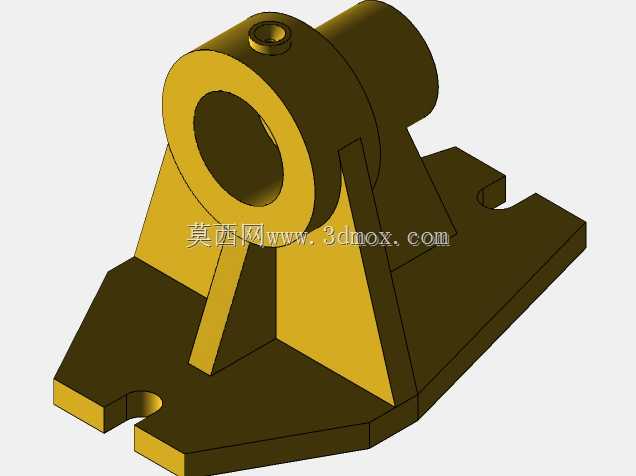

  降低零件的加工成本。从建模逻辑来看,绘制该结构时可先绘制底座的拉伸轮廓,通过拉伸凸台生成底座基体,再绘制上部铰接筒的旋转轮廓生成筒身结构,之后拉伸生成侧向卡装凸台与各道加强筋,最后通过异型孔向导生成顶部的沉头油孔,通过拉伸切除生成底座上的各段安装槽,建模过程中需注意各尺寸的公差配合要求,铰接筒内孔需预留H7级的配合公差,安装底座的底面需标注平面度要求,保证安装后结构的稳定性,油孔的沉头角度需严格控制在45°,保证油嘴安装后的密封性,避免润滑脂泄漏。该结构在实际使用中,需先通过底座的安装槽将整体结构固定在设备的安装基面上,穿装铰接转轴后从顶部油孔注入足量润滑脂,再将配套的传感检测元件卡装在侧向凸台上,调整传感元件的检测位置对准转轴的检测点位,即可完成装配投入使用,运行过程中可通过定期补注润滑脂维护铰接副的转动顺畅度,无需整体拆解结构,维护操作十分便捷。
