便携运动影像采集设备结构设计方案

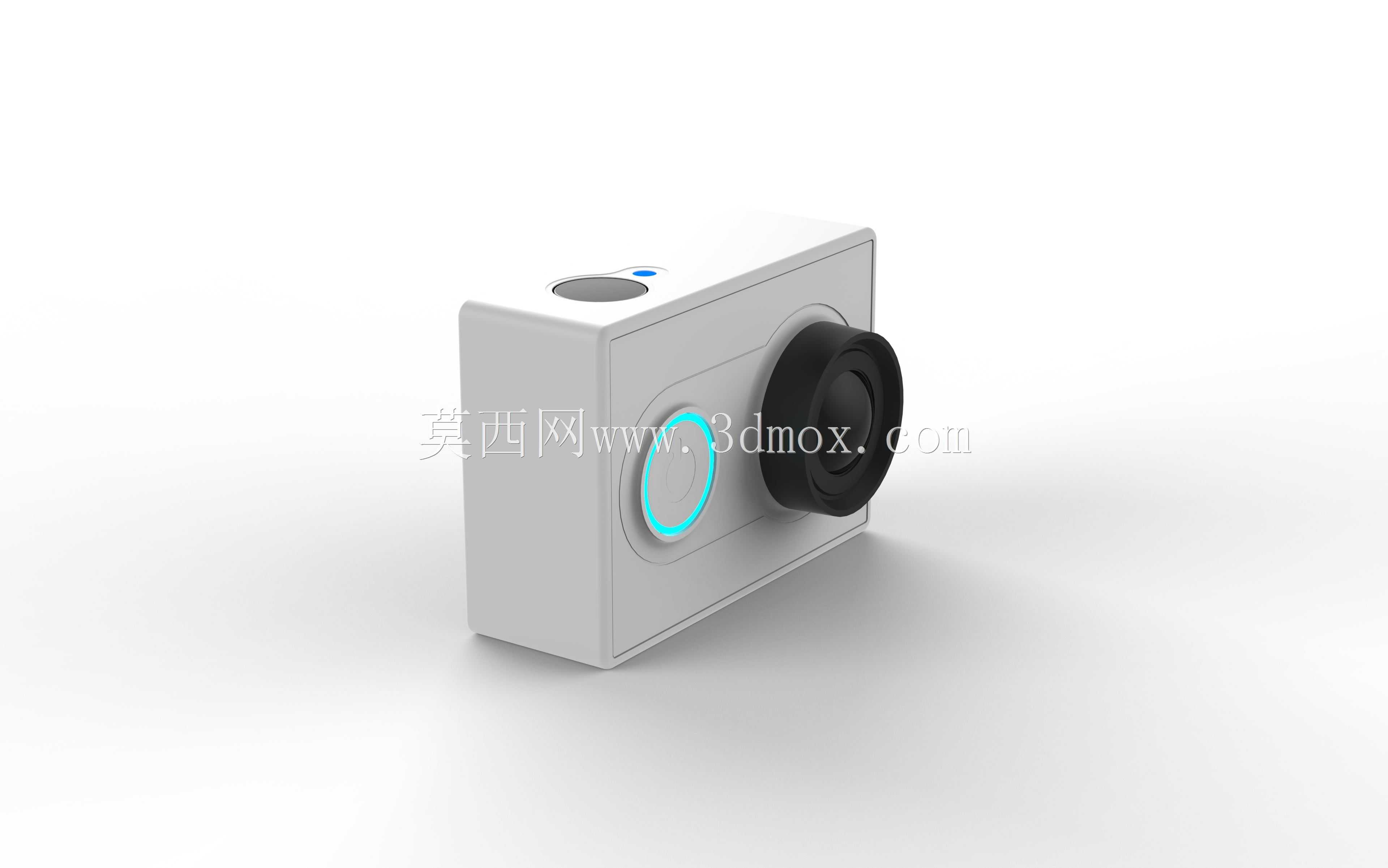

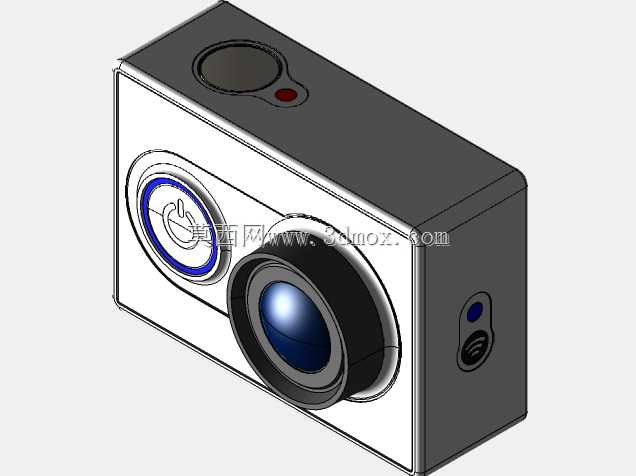

　　这款便携影像采集设备的结构设计，首先围绕户外极限运动、日常vlog记录、车载行程记录、水下探索拍摄等多场景的使用需求展开，在结构布局上优先考虑握持与固定的兼容性，整机采用方正切角的壳体造型，边角做小圆弧过渡处理，既避免直角磕碰带来的结构损伤，也能适配市面上绝大多数通用运动相机安装支架的夹持尺寸，无需额外定制转接件即可完成头盔、车把、胸带、自拍杆等多位置的固定安装。从功能布局来看，正面突出的光学镜头组件做了阶梯式凸台设计，镜头外圈预留了标准滤镜安装螺纹位，可直接适配通用尺寸的UV镜、偏振镜、减光镜等外接光学配件，镜头周边的壳体做了0.8mm的凸缘防护，当设备正面朝下放置时，镜头镜片不会直接接触接触面，避免日常使用中的镜片刮擦磨损。

　　设备顶面设置的两个操控按键，采用同心圆分区设计，大尺寸按键为电源与录制启停复合键，表面做内凹弧面处理，匹配指腹按压的触感，即使佩戴户外防滑手套也能精准触发，旁边的小尺寸按键为功能切换键，按键与壳体之间采用双色注塑的软胶圈做密封处理，配合壳体前后盖的超声波焊接工艺，可实现日常泼溅、短时间浅水浸泡的防护能力，满足雨天、浮潜等场景的使用要求。壳体侧面的环形指示灯区域，采用半透明PC材质做内嵌式设计，灯光通过导光结构均匀发散，不同工作状态对应不同的灯光颜色与闪烁频率，用户无需查看屏幕即可快速判断设备的录制状态、连接状态与电量情况，指示灯外圈的环形装饰圈做了细微的CD纹处理，既提升外观质感，也能在装配时作为定位基准，

　　保证侧面组件与壳体的装配同轴度。在内部结构排布上，壳体内部预留了电池仓、核心主板、图像传感器模组、存储卡槽的分层安装空间，电池仓靠近设备重心位置放置，保证设备安装在支架上时不会因为重心偏移产生抖动，图像传感器模组与镜头组件通过独立的减震泡棉圈做软连接，抵消户外使用时的高频振动对成像清晰度的影响，主板与壳体之间设置有均匀分布的定位柱，螺丝锁付位置预留了铜嵌件，避免多次拆装导致的塑料柱滑牙问题。从安装边界尺寸来看，整机长宽高控制在60mm40mm25mm的范围内，所有外接接口都集中布置在设备的侧面，接口外配有一体式的软胶防尘盖，盖体与壳体通过连体软胶连接，避免防尘盖丢失，接口位置的内凹深度做了精准控制，保证通用数据线、

　　HDMI线插入时不会与周边安装支架产生干涉。设计过程中针对壳体的壁厚做了均匀化处理，主体壁厚保持在1.8mm，按键位置、安装孔位的局部壁厚做加厚处理，既保证整机的结构强度，跌落时不会出现壳体开裂，也能控制整机重量，长时间佩戴在头盔上不会产生明显的负重感。镜头组件的固定结构采用卡合加点胶的双重固定方式，保证光轴与传感器成像面的垂直度，避免装配误差导致的成像边缘模糊问题，壳体表面采用细晒纹的表面处理工艺，既不容易残留指纹与划痕，也能提升握持时的摩擦力，减少手持使用时的滑落风险。考虑到不同使用场景的散热需求，壳体内部在主板主控芯片对应的位置设置有薄铝片散热层，热量通过散热层传导到金属装饰圈位置散出，长时间录制4K视频时不会出现因为过热导致的降频或者录制中断问题，电池仓的触点采用弹片式设计，即使在剧烈振动的使用场景下，也能保证电池与触点的可靠接触，不会出现突然断电的情况。设备底部设置有标准的1/4英寸螺丝孔，孔位内嵌金属螺母，可直接适配三脚架、自拍杆等通用摄影配件，螺丝孔周边做了平面度管控，保证安装在支架上时设备不会出现倾斜，固定后的光轴水平度偏差控制在0.5度以内，满足固定机位拍摄的水平校准要求。
