低资源场景便携急救呼吸装置结构设计

　　这套机械呼吸装置的设计初衷，是面向资源匮乏场景下的急性呼吸窘迫综合征患者急救需求，解决人工手动挤压球囊通气过程中操作疲劳、参数控制精度不足的实际痛点。在基层医疗站点、灾害救援现场、临时隔离点这类缺乏专业重症通气设备的场景中，传统人工球囊通气完全依赖操作人员的经验与体力，长时间操作下很容易出现通气频率不稳、潮气量偏差过大、吸呼比失衡的问题，不仅会大幅提升医护人员的工作负荷，还可能因通气参数不当给患者造成二次损伤，这套装置正是针对这类实际工程问题完成的结构落地。

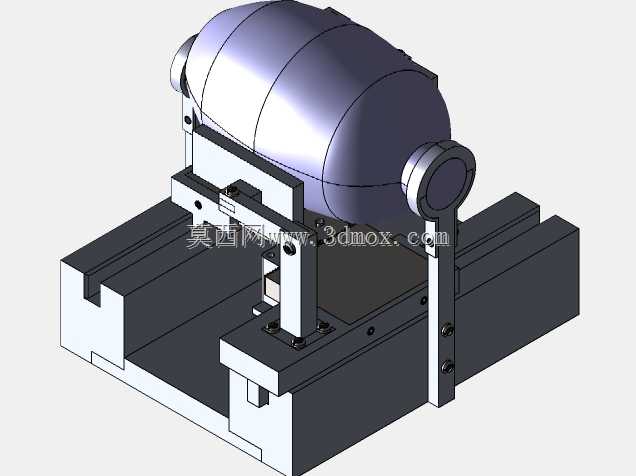

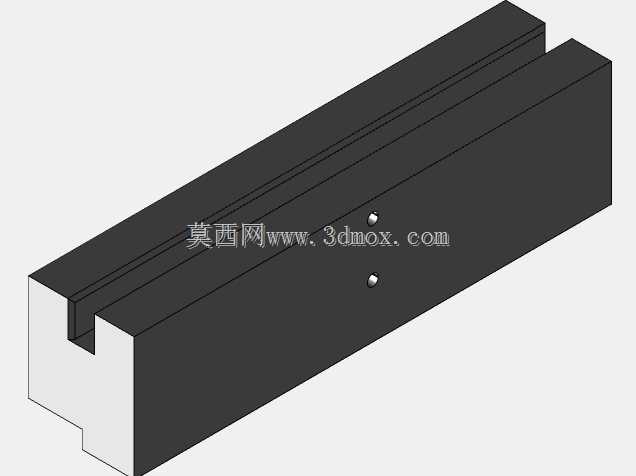

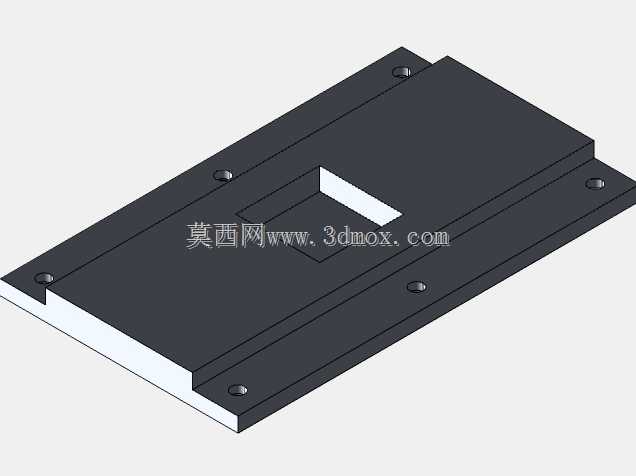

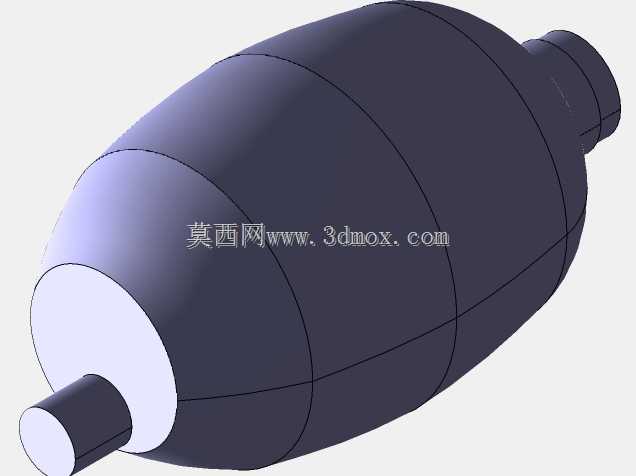

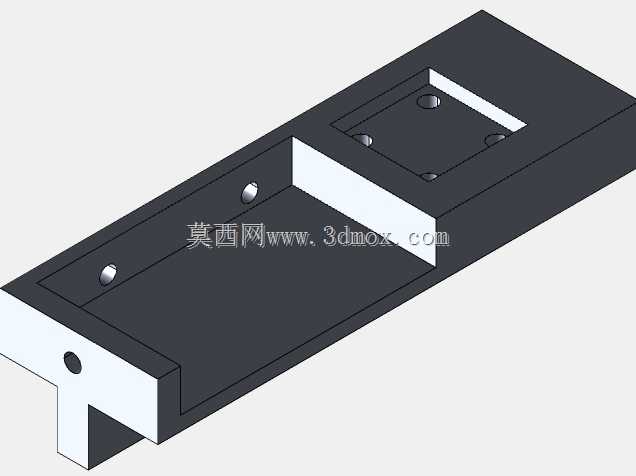

　　从功能实现逻辑来看，装置核心是通过机械结构替代人工完成球囊的规律挤压动作，同时预留了多类传感器的安装位，可实时采集气道压力、通气流量数据，结合控制单元实现通气频率、潮气量、吸呼比的精准调节，避免人工操作的主观误差。整套结构采用分体式布局，底部为带双平行导轨的安装基座，导轨采用标准工业级滑动导向结构，可兼容不同尺寸规格的常规人工呼吸球囊安装，无需对现有通用急救球囊做定制化改造，直接卡入导轨的定位槽即可完成固定，大幅降低了现场部署的适配成本。

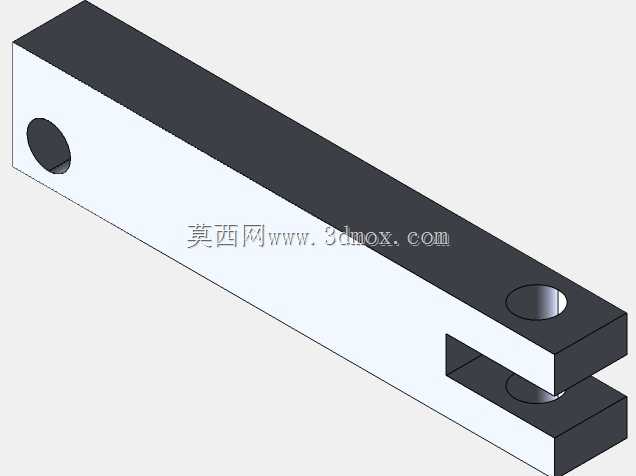

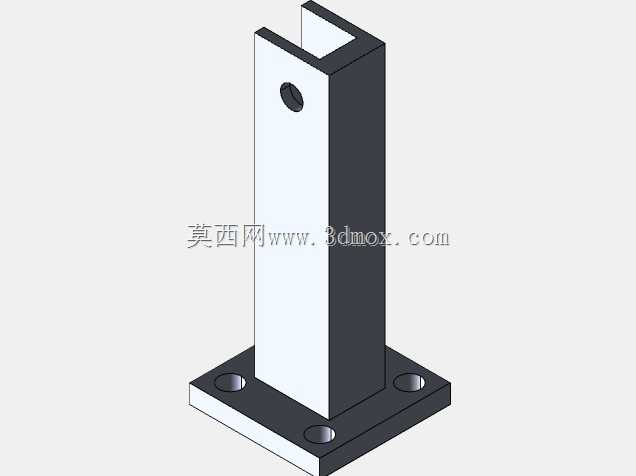

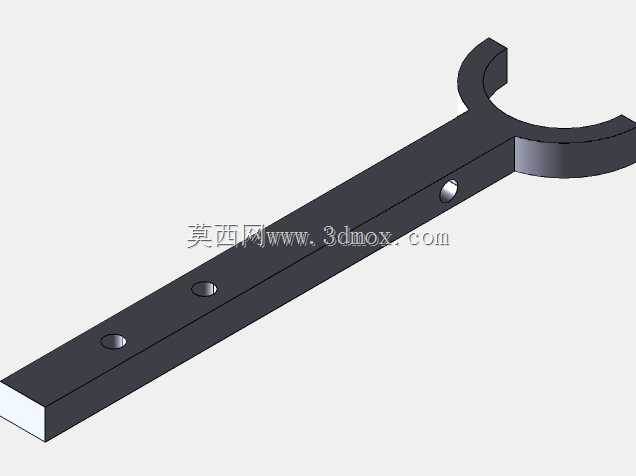

　　挤压执行机构采用双侧立式支撑臂搭配横向压合板的结构，支撑臂通过内六角螺栓固定在基座的滑动安装块上，可沿导轨横向调整间距，适配不同直径的球囊；压合板的工作面做了与球囊外轮廓匹配的弧形贴合设计，挤压过程中压力均匀分布在球囊表面，避免局部应力集中造成球囊破损，同时压合板的行程可通过支撑臂上的腰型安装孔做上下调节，匹配不同挤压深度对应的潮气量需求，覆盖成人、儿童不同患者群体的通气参数范围。驱动模块的安装位预留在基座中部的空腔内，可兼容直线舵机、微型电动推杆等多种低成本驱动元件，无需定制专用传动部件，在供应链受限的场景下也能快速凑齐备件完成组装。

　　设计过程中充分考虑了极端场景下的制造与部署需求，除了标准紧固件、导向轴、驱动元件这类通用五金件外，其余结构件均采用无支撑的3D打印友好结构设计，壁厚统一设置为2.5mm，相邻零件的装配间隙预留0.2mm，即便使用桌面级FDM3D打印机也能快速完成所有定制零件的加工，单个零件的打印时长均控制在2小时以内，整套结构的打印总时长不超过12小时，完全满足应急场景下的快速批量生产需求。整套装置的外形尺寸控制在320mm×220mm×260mm以内，整体重量不超过3.5kg，基座底部预留了标准捆绑带安装孔，可快速固定在急救床、担架、桌面等多种载体上，不会在转运过程中出现滑移移位。

　　电气部分的安装位集中在基座尾部的独立仓体内，可容纳控制板、电池模块、信号采集模块，充电电池的选型预留了通用18650电池组的安装空间，满电状态下可支持连续4小时以上的不间断运行，无需外接市电即可独立工作，完全适配无稳定供电的野外、临时救援点场景。传感器的安装接口采用快插式设计，压力传感器直接接入气道通路，流量传感器安装在球囊出气端的呼吸管路接口处，所有接线均通过结构件上的走线槽规整布置，避免运动过程中出现线缆拉扯、干涉的问题。

　　从实际使用的操作逻辑来看，装置的参数调节模块可设置在基座侧面，操作人员无需经过长时间的专业培训，仅需按照患者的体重、病情对应调整通气频率、潮气量、吸呼比三个核心参数即可启动运行，设备运行过程中会自动维持参数稳定，当气道压力超出安全阈值时会自动触发泄压保护，避免气压伤的发生。整套结构没有复杂的传动链路，运动副仅包含导轨滑动副与压合板的转动副，日常维护仅需定期清洁球囊接触面、检查导轨润滑状态即可，没有易损的精密部件，在缺乏专业维护人员的场景下也能长期稳定运行。

　　不同于专业重症呼吸机的复杂气路与控制逻辑，这套装置的设计核心是在满足基础安全通气要求的前提下，最大化降低制造、使用、维护的门槛，所有结构件均不依赖特殊加工工艺，所有元器件均选用通用工业级或消费级型号，即便在工业基础薄弱的地区也能完成本地化生产与组装，填补了低资源场景下紧急通气支持设备的缺口。结构设计过程中对所有运动部件都做了行程限位设计，压合板的最大挤压行程做了机械硬限位，即便控制程序出现异常，也不会出现过度挤压球囊造成气压过高的问题，从机械结构层面保障了使用安全性。
