层叠式压合传感检测组件结构设计

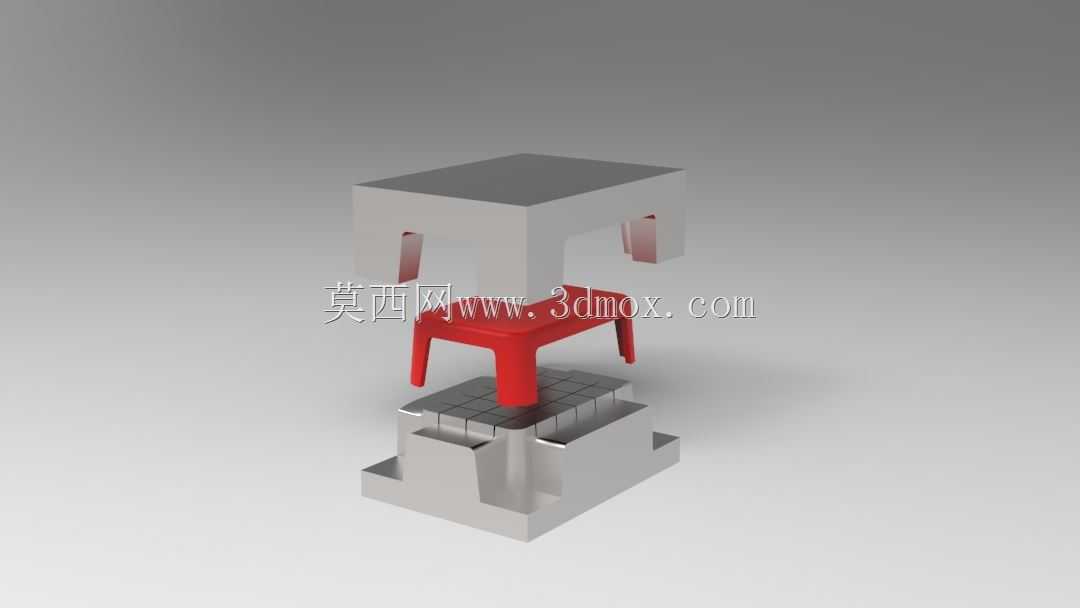

　　这套层叠式压合传感检测组件，主要面向精密装配产线的压装到位检测、微小形变量感知场景，在消费电子零部件组装、微型轴承压装、精密接插件压接工位中，可直接集成在压装执行端，实时反馈压合过程中的接触压力、压入深度匹配状态，避免过压损伤工件或是压合不到位导致的装配失效。从实际使用场景来看，这类组件常安装在小型气动压合机的执行端头，或是精密手动压装台的工作位，替代传统的刚性压头，在压合动作触发的瞬间，通过中间红色弹性支撑结构的微小形变，触发内置的传感单元输出信号，给设备控制系统传递到位反馈，相比普通的接触式开关，它的压合行程容错区间更大，对不同公差带的工件适配性更强，不会因为工件尺寸的微小波动出现误触发或者漏触发的问题。

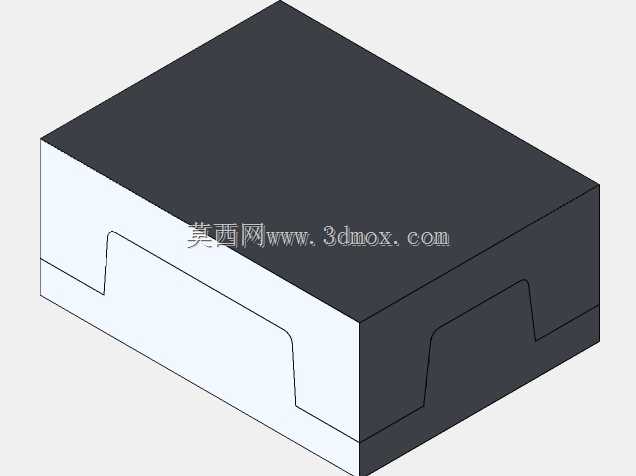

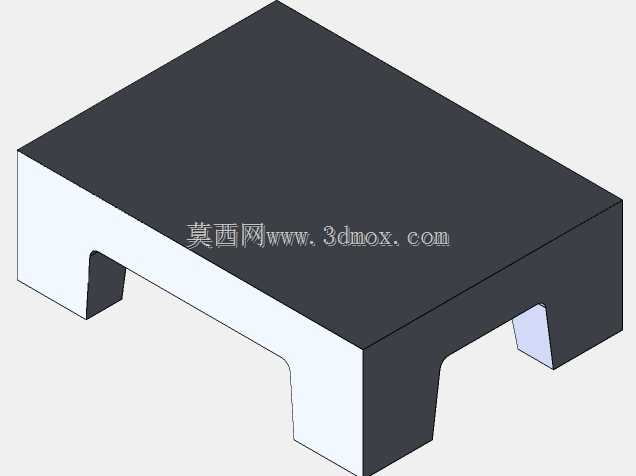

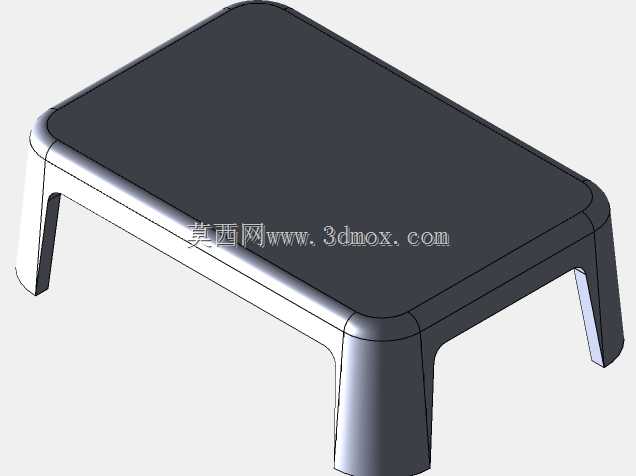

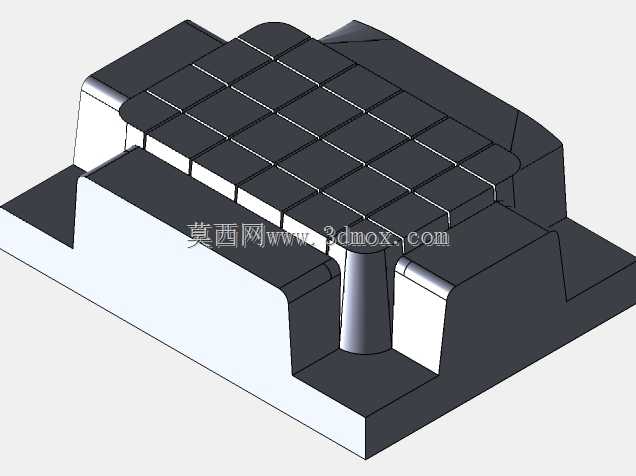

　　设计过程中优先考虑了压合受力的均匀性，上下两层的金属基座都做了对称式的支脚结构，四个支脚的平面度公差控制在0.02mm以内，保证压合时四个受力点的压力偏差不超过5%，避免压合过程中出现偏载，导致工件被压斜。中间的红色弹性支撑结构采用了镂空的桥型设计，既保证了垂直方向的形变灵敏度，又限制了水平方向的晃动量，在承受额定压力时，垂直形变量控制在0.3-0.5mm区间，既可以触发传感信号，又不会因为形变量过大导致结构出现塑性变形。上下基座的对接位置做了定位止口，装配时不需要额外找正，直接扣合即可保证同轴度在0.05mm以内，降低了组件本身的装配难度。

　　从安装边界来看，组件整体的外轮廓尺寸控制在40mm×40mm×55mm区间，不会占用过多的压装工位空间，上层基座的顶面做了平整的安装面，可以通过M3的内六角螺丝直接固定在压合机的执行杆端，下层基座的底面同样做了安装孔位，可以根据使用需求固定在工作台上，或是直接作为压合接触面使用。组件的压合工作行程为1mm，超过行程后上下基座的硬接触限位面会贴合，避免弹性结构被过度压缩损坏，额定工作压力覆盖5N-50N区间，适配绝大多数小型精密零部件的压装检测需求。

　　在结构细节处理上，所有的棱边都做了C0.2的倒角，避免装配和使用过程中划伤操作人员或是工件表面，弹性支撑结构和上下基座的连接位置做了圆弧过渡，减少应力集中点，反复压合的使用寿命可以达到百万次级别，满足产线长期连续使用的需求。和传统的刚性压头加外置传感器的方案相比，这套集成式的组件不需要额外设计传感器安装支架，也不需要反复调整传感器的触发位置，整体安装调试的时间可以缩短60%以上，而且结构紧凑，在狭小的装配工位里也能灵活布置。实际选型使用时，只需要根据工位的压合行程需求，确认组件的总高度和工作行程匹配，安装面的螺丝孔位对应，就可以直接替换原有压头，不需要对原有设备做大幅度的改造，适配性很强。
