航模动力用外转子无刷直流电机结构

　　做航模动力配套选型的时候，外转子无刷直流电机是绕不开的核心部件，这类结构和常规内转子电机的逻辑完全不同，把永磁体贴在旋转的外罩壳内壁，定子绕组固定在中心基座上，转动惯量更大，带桨的时候扭矩输出特性更适配螺旋桨的负载曲线，不用额外加复杂的减速组就能直接驱动桨叶，省掉传动环节的功率损耗和震动源，这也是多旋翼、固定翼航模里这类结构占比极高的核心原因。

　　实际做结构设计的时候，首先要卡的是安装边界，中心基座的安装孔位要和航模机架的电机座完全匹配，孔距公差要控制在0.1mm以内，不然装机的时候会出现螺丝对位偏差，强行锁紧会导致基座受力变形，运转的时候定子和转子出现扫膛，直接烧坏绕组。转子外罩的外径尺寸要和配套的螺旋桨桨夹适配，顶部的输出轴直径要和桨夹的内孔做过渡配合，轴端的卡簧槽位置要精准，保证桨夹锁紧后不会出现轴向窜动，高速旋转的时候桨叶不会甩脱。

　　从功能特性来说，这类无刷电机没有碳刷和换向器的机械接触结构，运转的时候不会产生换向火花，电磁干扰比有刷电机小很多，不会干扰航模上的飞控、图传这类敏感电子部件，同时运转摩擦阻力小，空载电流低，续航表现比同功率的有刷电机好不少。绕组的排布采用集中式绕法，槽满率控制在合理区间，既保证铜线的填充量提升功率密度，又不会因为绕线过满导致绝缘层破损，造成匝间短路。外转子的磁钢采用表贴式固定，磁钢和外罩内壁之间用耐高温结构胶粘接，同时做动平衡校准，在每分钟上万转的工作转速下，不会出现磁钢脱落、整机震动超标的问题。

　　设计的时候还要考虑散热问题，外转子旋转的时候自带离心风扇效应，能把定子绕组产生的热量顺着转子和定子之间的气隙带出去，所以外壳不用做额外的密集散热鳍片，靠自身旋转的气流就能满足持续工作的散热需求，也能减轻整机重量，这对航模这类对重量极其敏感的设备来说非常关键。出线端的硅胶线要做防拉扯处理，在基座的出线位置做橡胶护线套，避免装机或者维护的时候扯动线材把绕组接线扯断，线径要匹配电机的最大持续电流，避免大负载下线材过热压降过大。

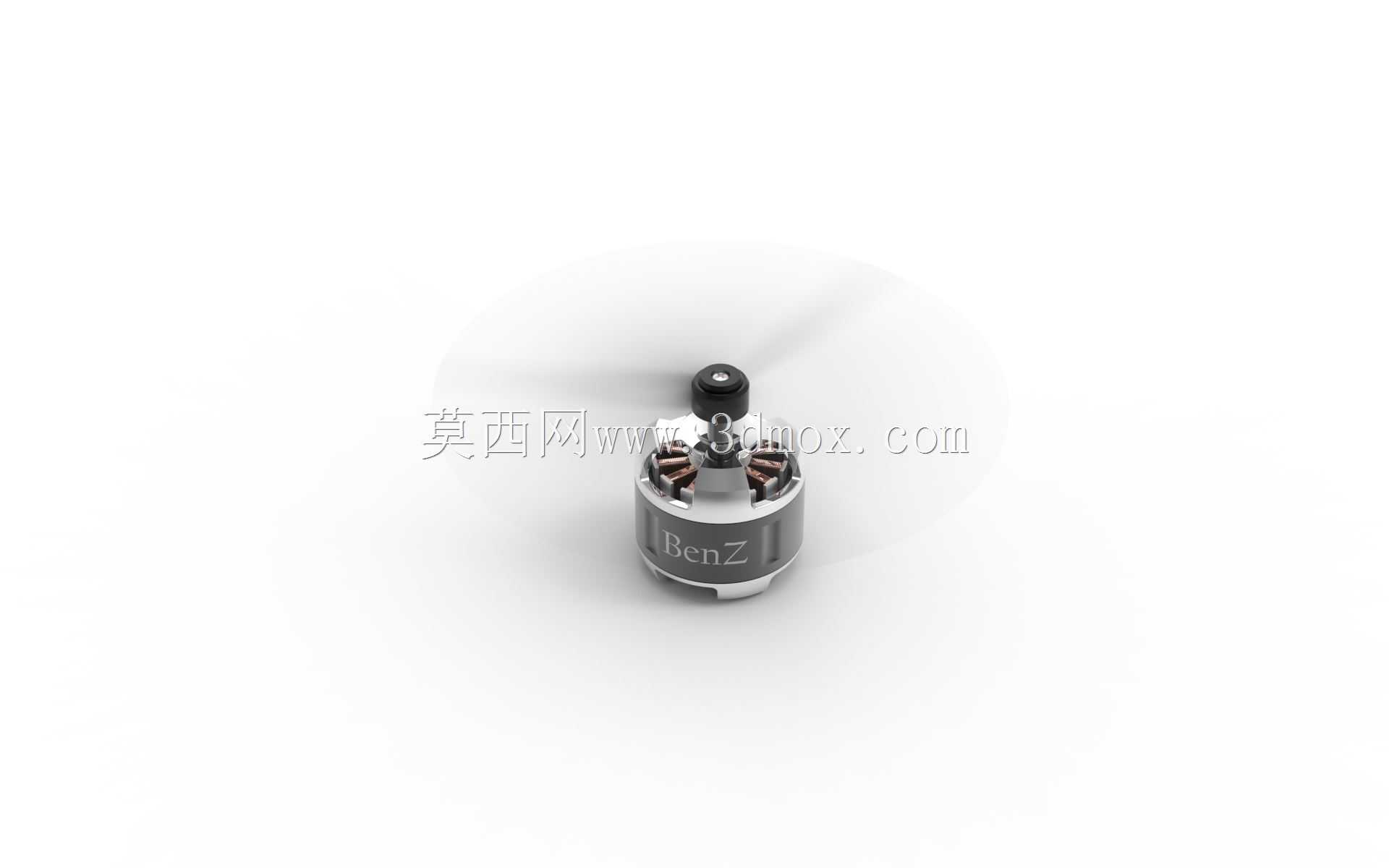

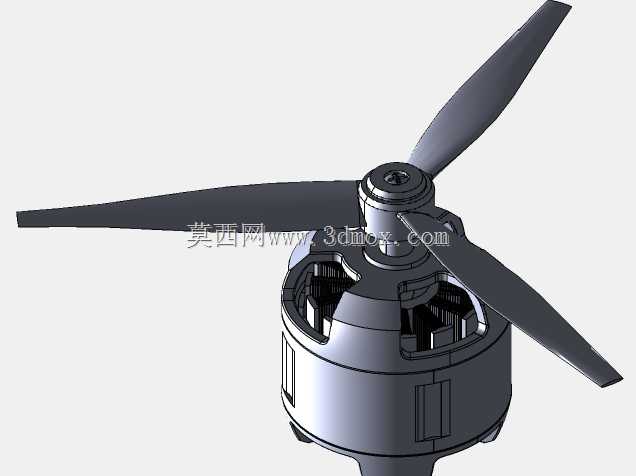

　　实际应用场景里，这类结构除了航模动力，还能用到小型云台驱动、桌面小型离心设备、微型水泵的动力源上，只要是需要高转速、低震动、小体积动力输出的场合，都能适配这类结构。做三维建模的时候，要把定子的硅钢片叠厚、磁钢的充磁方向、气隙的宽度都准确还原，气隙宽度一般控制在0.2-0.5mm之间，气隙太小容易因为加工装配误差出现扫膛，气隙太大会导致磁阻变大，电机效率下降。轴承选用微型深沟球轴承，上下两个轴承分别支撑输出轴的两端，保证轴的径向跳动量控制在0.02mm以内，高速运转的时候不会出现轴晃，带动桨叶产生不必要的震动。

　　还要注意转子外罩的壁厚设计，壁厚太薄会导致高速旋转的时候外罩受离心力变形，壁厚太厚会增加转动惯量，电机的响应速度变慢，做特技动作的时候油门跟随性差。顶部的桨夹安装位要做防滑纹路设计，和桨叶接触面的摩擦力足够，大油门输出的时候桨叶不会和安装座之间出现打滑，导致动力传递损失。整个电机的重量要控制在设计值范围内，每克重量的增加都会影响航模的推重比，所以在保证结构强度的前提下，基座、外罩的非受力位置都可以做轻量化的挖槽处理，但是不能破坏结构的刚性，避免运转的时候产生共振。
