窄轨工矿调车柴油机车结构设计

　　这款窄轨调车柴油机车主要面向奥地利与瑞士境内6020-001规格的窄轨铁路场景设计，适配184mm轨距的GENL排列轨道线路，这类窄轨线路多存在于厂区内部转运、矿山支线运输、小型铁路场站调车作业场景中，区别于干线铁路的大轴重大功率机车，该类小尺寸调车机车需要在极小的转弯半径、有限的巷道或厂区空间内完成车辆编组牵引、货位调移作业，对整车的外廓尺寸、转向灵活性、结构紧凑度有着极高的要求。

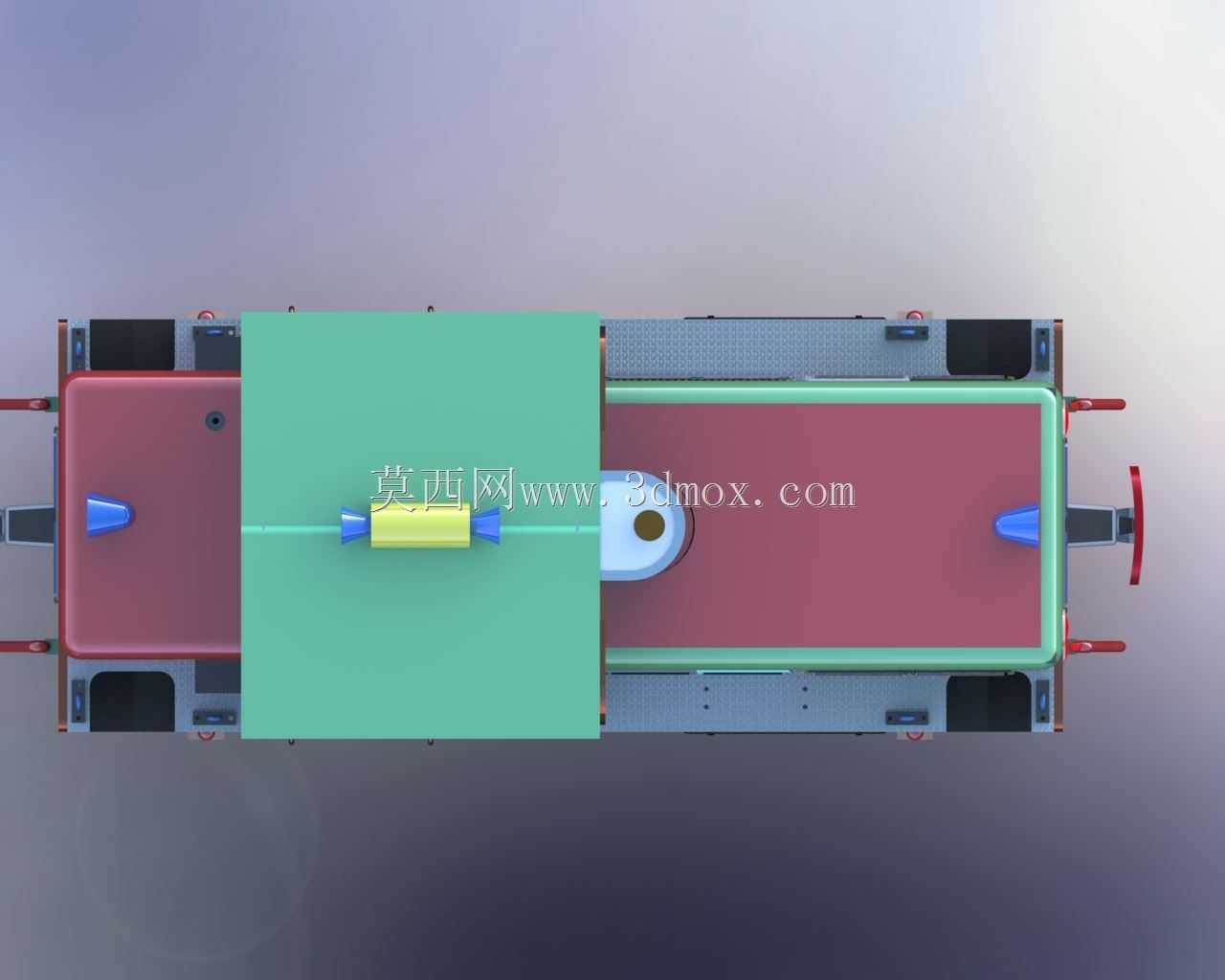

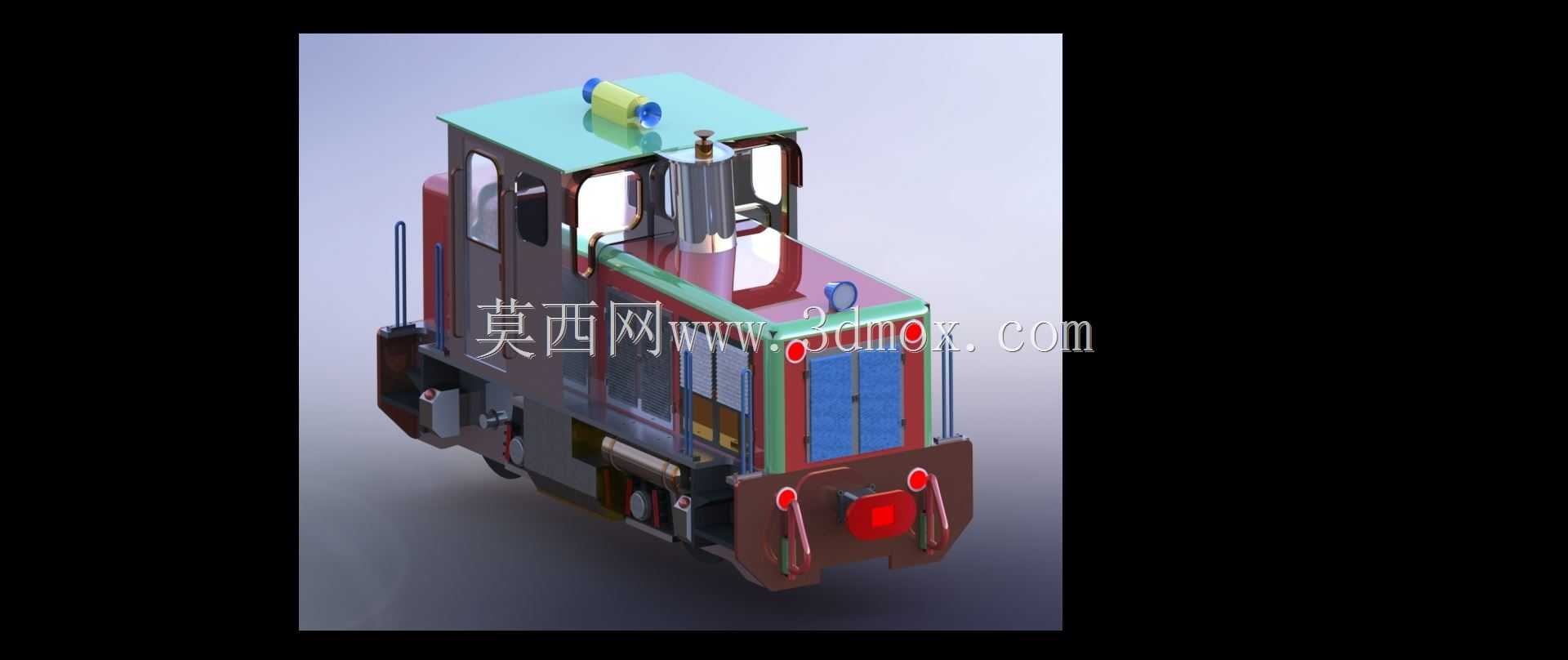

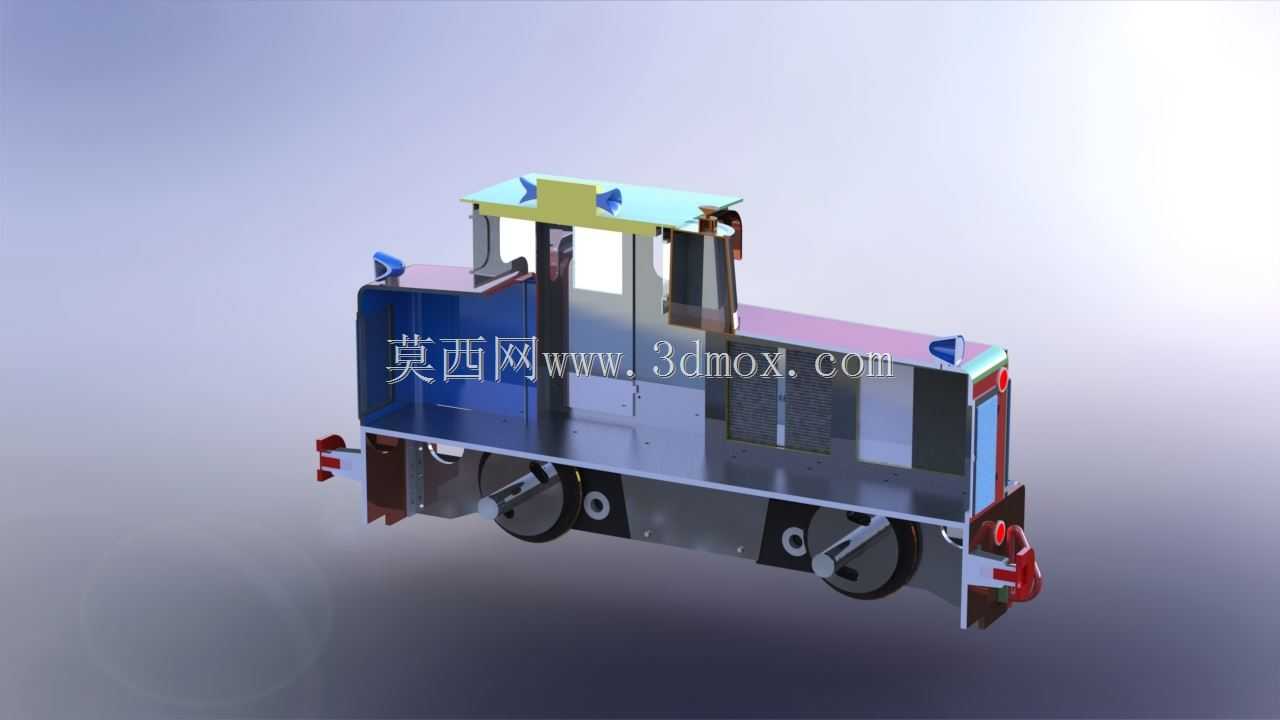

　　从结构布局来看，整车采用外走廊式单司机室设计，司机室设置于车体偏前位置，前后端均设置有车钩与缓冲装置，可双向完成牵引连挂作业，无需额外设置转向转盘即可完成双向行驶操作，适配窄轨场站有限的调头空间。走行部采用4轮结构，轮对与轴承组件直接安装于车体底架的轴承座上，没有设置单独的转向架结构，进一步压缩了整车的垂向与纵向尺寸，底架作为整车的承载基础，前后端集成安装缓冲支架与缓冲器，可承受调车作业时的连挂冲击，避免冲击载荷直接传递到车体上部的动力与操控部件。

　　动力系统搭载柴油动力单元，左右两侧分别设置独立的柴油机油箱，匹配车体侧部的安装空间，油箱上方布置储气罐，为整车的空气制动系统提供压力气源，空气管路沿车体侧部的扶手支架排布，既方便日常检修排查管路漏点，也避免管路突出超出车体限界。车体侧部设置多级脚踏板，搭配上下两层扶手结构，方便司乘人员上下车操作，司机室门设置左右两处，分别对应两侧外走廊空间，车门采用铰链式连接结构，配合门框处的密封胶条可阻挡作业场景中的粉尘进入司机室内部。

　　司机室内部集成控制台与操控阀组，控制台通过多组M3、M4规格的圆柱头螺钉固定于司机室地板上，操控元件的布局符合窄轨机车的操作习惯，常用的制动、油门、换向控件均布置在驾驶员坐姿可触及的范围内，减少操作时的肢体移动幅度。司机室顶部设置排气漏斗结构，将动力单元排出的废气引导至车体顶部排出，避免废气倒灌进入司机室影响驾乘人员，顶部同时设置有头灯与罩前灯，满足地下巷道、夜间场站作业的照明需求，灯具的安装支架采用长、短两种罩扶手结构，兼顾灯具固定与人员登顶检修时的扶手功能。

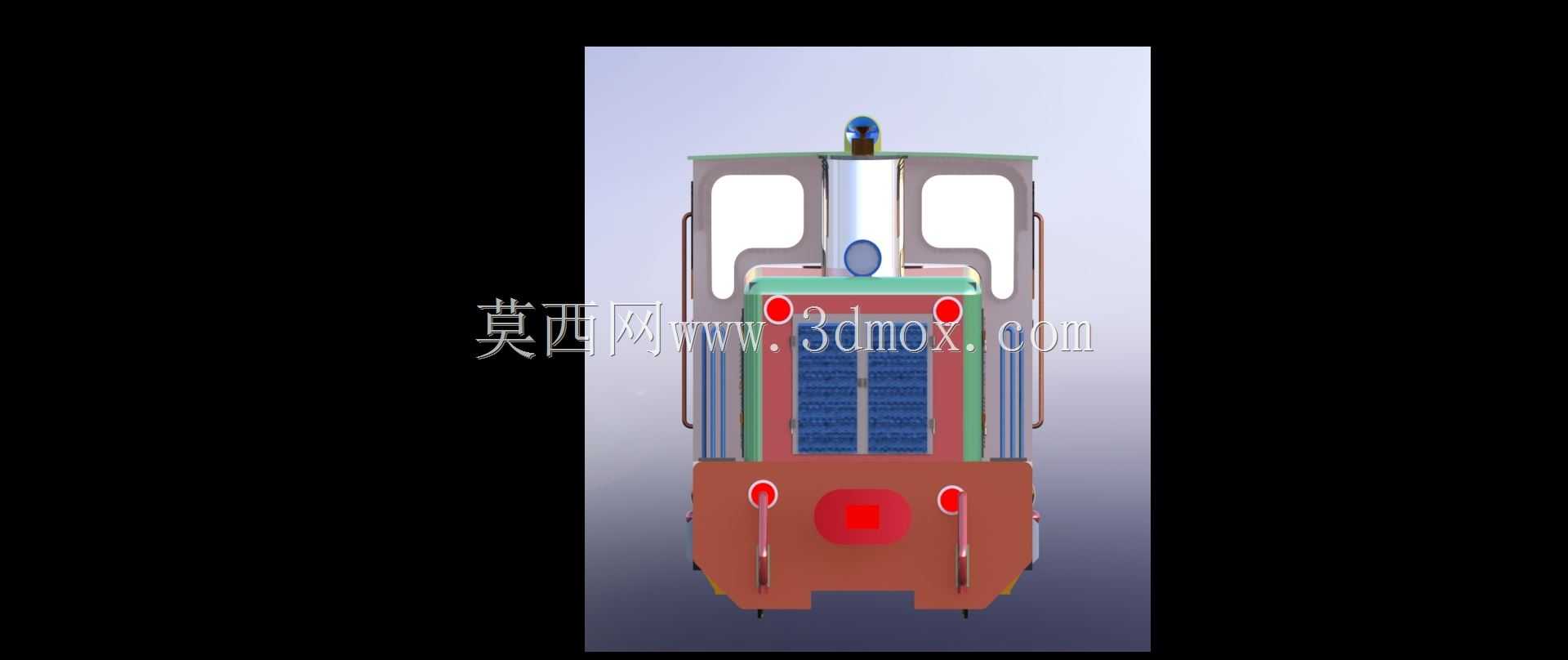

　　车体上部的机罩采用分体式侧门设计，分为长罩侧门A、B系列与RH系列侧门，不同位置的侧门通过专用铰链与机罩框架连接，日常检修时可单独打开对应位置的侧门，完成动力单元、管路、阀组的维护操作，无需整体拆解机罩结构。车体前后端的排障器位置设置有红色标识灯与反光标识，在巷道等视线不佳的作业场景中可提升机车的辨识度，避免作业碰撞风险。

　　从安装边界来看，整车所有外凸部件均严格控制在窄轨线路的限界范围内，车钩的中心高度、轮对的内侧距、缓冲器的行程参数均匹配对应窄轨线路的连挂标准，可直接与该轨距下的现有货运车厢、平板车完成连挂作业，无需额外改造适配。整车的紧固件全部采用公制标准规格，涵盖M3x10、M3x16圆柱头螺钉，M4x12沉头螺钉，M5、M6规格的六角螺栓、螺母等标准件，日常维护时可直接采购通用标准件替换，降低运维配件的储备成本。

　　在细节设计上，车体侧部的空气软管采用专用管卡固定，避免车辆运行过程中软管晃动与周边部件产生磨损，车轮轴承处设置有密封端盖，可阻挡矿区、厂区场景中的粉尘、水汽进入轴承内部，延长轴承的维护周期。司机室前窗采用大倾角透明结构，可拓宽驾驶员的前方视野，方便观察前方轨道与连挂车辆的状态，减少调车作业时的视觉盲区。
