单轴卧式储水罐牵引式转运拖车结构

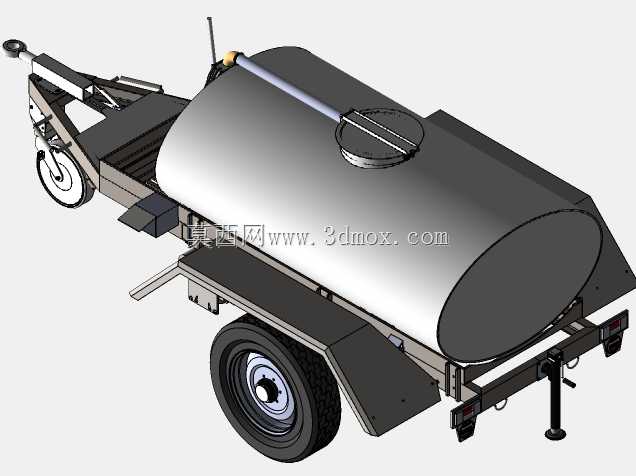

　　这款单轴卧式储水罐牵引拖车，主要面向野外作业临时供水、小型场地降尘洒水、农林区域短途输水等场景设计，可适配多数具备标准牵引接口的轻型作业车辆拖拽，无需额外改装牵引连接结构。整体结构采用框架式承载底盘设计，卧式圆柱形储水罐通过底部多点支座固定在底盘主梁上，罐体顶部设置带锁紧结构的圆形人孔，既满足日常加水、内部清理的操作需求，也能在转运过程中保证罐口密封，避免液体晃动溢出。牵引端采用三角臂连接结构，设置可调节高度的牵引环，适配不同离地高度的牵引车辆挂钩，牵引臂旁配套小型导向轮，在脱离牵引车时可通过导向轮短距离手动挪移设备，调整停放位置。底盘行走部分采用单轴双轮布局，匹配宽幅载重轮胎，可适应非硬化的土路、草地等复杂户外路面，

　　轮拱上方设置弧形挡泥板，避免行驶过程中泥水甩溅到罐体或牵引连接部位。底盘尾部设置可折叠式支撑支腿，停放时将支腿摇下接触地面，可保证罐体静置时的稳定性，避免拖车前后倾翻，支腿收起时通过卡扣固定在底盘纵梁侧面，不会超出车身外廓影响行驶。罐体侧面预留了标准管路安装接口，可根据实际使用需求加装出水阀门、增压泵或者喷淋管路，拓展洒水、输水、应急供水等不同功能。设计过程中重点考虑了行驶过程中液体晃动的载荷影响，罐体与底盘的连接支座均做了加强处理，牵引臂与底盘主梁的连接位置设置了加强筋板，可承受拖拽过程中的冲击载荷，同时控制整体整备质量，保证轻型牵引车即可完成拖拽作业。整体外廓尺寸控制在轻型挂车的通行标准范围内，宽度不超过常规单车道通行限值，

　　长度满足小型场地转向调头的需求，停放时占用空间小，可适配户外零散作业点的停放条件。底盘框架预留了多个标准化安装孔位，后续可根据使用场景加装工具储物箱、小型水泵固定架等附属配件，无需对主承载结构进行二次焊接改装，降低现场改造的结构风险。
