橡胶带动力三角帆式泛光装置结构

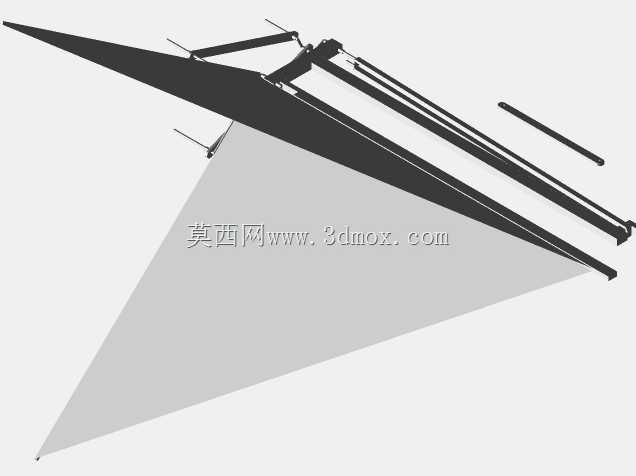

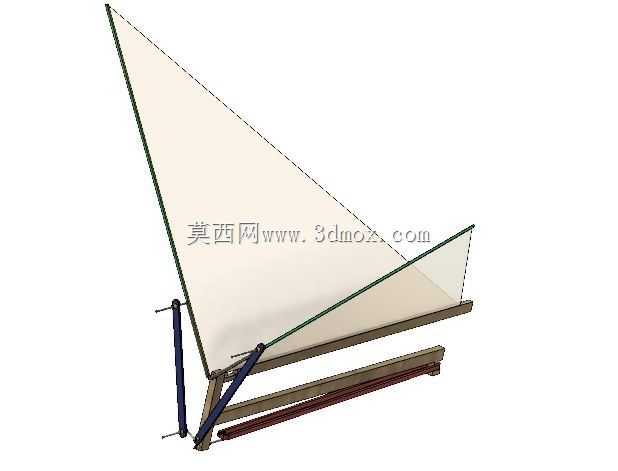

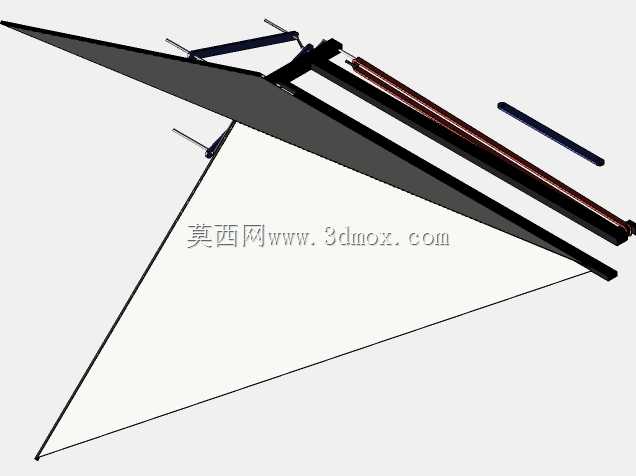

　　在户外临时作业照明、小型展演场地补光、野外勘测点位照明这类场景里，常规的固定式泛光设备很难适配复杂地形的架设需求，尤其是需要快速调整照射角度、依靠简易动力实现照射范围微调的工况，传统的铰接式灯架要么调节阻尼不稳定，要么动力传动结构冗余，不便于轻量化携带与快速部署。这款橡胶带动力的泛光装置，正是针对这类零散、非固定点位的泛光照明需求设计，整体采用三角帆式的反光面结构，区别于常规的圆形或矩形反光罩，三角形的反光面依托张紧的柔性反光膜实现光线的定向反射，相比硬质反光罩，在收纳状态下可以将反光膜收拢，大幅缩小收纳体积，适合随车携带或者单人背负转运。从结构设计逻辑来看，装置的支撑部分采用斜撑式机架，底部设置两根平行的滑移导轨，

　　一方面可以在不平整的地面通过调整斜撑的伸出长度实现整机的水平找正，另一方面导轨作为橡胶带传动的安装基准，将动力传递的路径与支撑结构整合在一起，不需要额外设置独立的传动安装支架，减少了整体的零件数量。反光帆面的三个角点分别做了包边加固，其中下角点铰接在机架前端的转轴座上，两个上角点分别连接调节支杆，其中一侧的支杆与橡胶带传动的滑块相连，当橡胶带在导轨上往复移动时，会带动对应支杆改变支撑长度，从而拉动帆面改变倾斜角度，实现照射俯仰角度的连续调节，另一侧的支杆采用气弹簧式阻尼结构，在调节过程中提供反向张紧力，避免帆面出现松弛褶皱，保证反光面的曲面精度，防止光线出现漫反射散乱的问题。在安装边界的设计上，

　　整机的底部导轨长度控制在常规便携设备的合理区间，横向支撑脚的展开宽度满足三级风况下的抗倾覆要求，不需要额外打地桩固定，适合临时快速架设；帆面完全展开时的斜边长度经过核算，既保证足够的反光面积来覆盖10米范围内的作业区域，又不会因为帆面过大导致风阻过高，在户外有风环境下使用时不会出现整机晃动的情况。橡胶带传动的部分采用内嵌式的张紧结构，传动带隐藏在导轨的型槽内部，避免户外使用时灰尘、砂砾附着在带面上造成传动打滑，同时带传动本身具备一定的缓冲能力，在调节角度时不会因为硬接触导致帆面的铰接点出现应力集中，相比齿轮或者丝杠传动，橡胶带传动不需要频繁加注润滑脂，在多尘、潮湿的野外环境下维护成本更低。帆面的反光材料采用哑光高反射率的复合膜材，

　　固定在边缘的碳纤维细杆上，细杆与支杆的连接点采用快拆结构，不需要工具就可以完成帆面的拆卸更换，当反光膜出现划痕或者污损时，可以快速替换备件，不需要更换整个支撑结构。在实际使用过程中，这套装置可以搭配不同功率的光源组件，光源安装在帆面的焦点位置，通过调整帆面的曲率可以改变照射光斑的大小，当需要大范围泛光照明时，将帆面调至相对平缓的曲面，光线扩散角度更大；当需要集中照射某一作业点位时，通过支杆调整帆面的张紧度，让曲面曲率变大，光线汇聚程度更高，照射距离更远。机架的尾部设置有配重安装位，可以根据使用场景添加小型配重块，进一步提升大角度仰射时的整机稳定性，避免重心前移导致设备倾倒。整个结构的受力路径经过反复优化，帆面受到的风载、自身重力都会通过三个连接点传递到斜撑与导轨上，最终分散到底部的支撑脚，没有多余的受力悬臂，各个铰接点的轴承都采用自润滑材质，长期户外使用也不会出现卡滞。不同于常规泛光设备将调节结构设置在灯头位置，这款装置将动力传动与角度调节整合在支撑机架部分，灯头本身只需要固定在焦点位置即可，减少了灯头处的结构重量，也降低了高空部位的转动惯量，调节时更加平顺，不会出现点头或者晃动的问题。在收纳状态下，两侧的支杆可以收拢贴靠在导轨上，帆面的碳纤维杆可以折叠，整体收纳后的外形尺寸与普通的三脚架相当，能够放入常规的设备收纳箱中，适合应急抢修、户外勘探、小型户外活动等需要快速部署照明的场景使用。
