带防滑齿纹的金属密封瓶盖结构设计

　　日常饮品、化工试剂、粮油存储等场景里，瓶盖是容器密封系统里最容易被忽略却直接决定内容物存储周期的核心部件，很多人觉得瓶盖只是个拧在瓶口的小盖子，实际在结构设计环节要兼顾密封可靠性、手动操作便利性、批量生产适配性、运输抗松动能力多个维度的要求，稍有疏漏就会出现漏液、内容物变质、消费者拧不开或者运输途中松脱的问题。

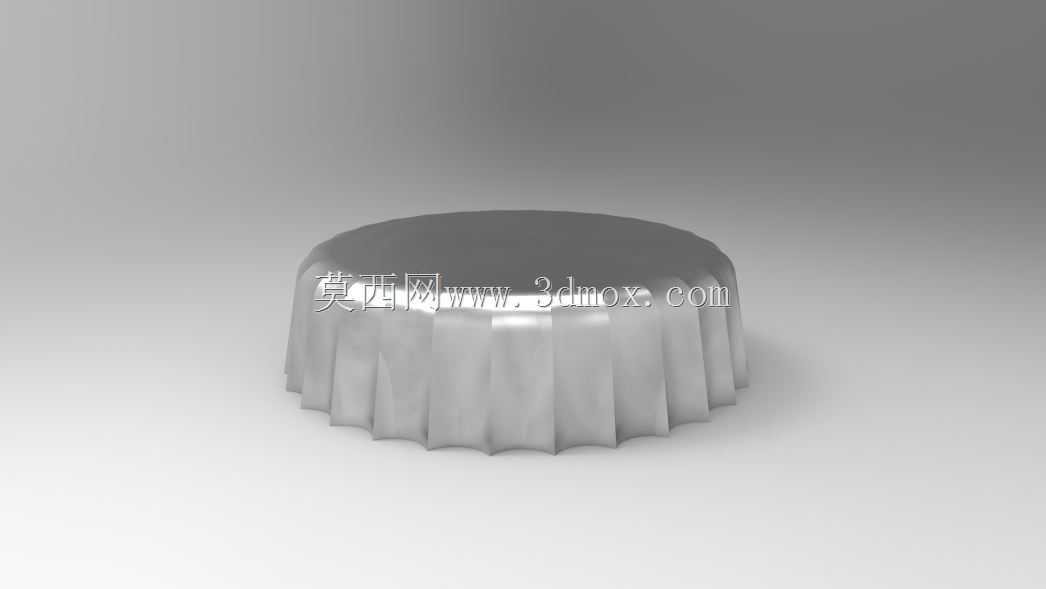

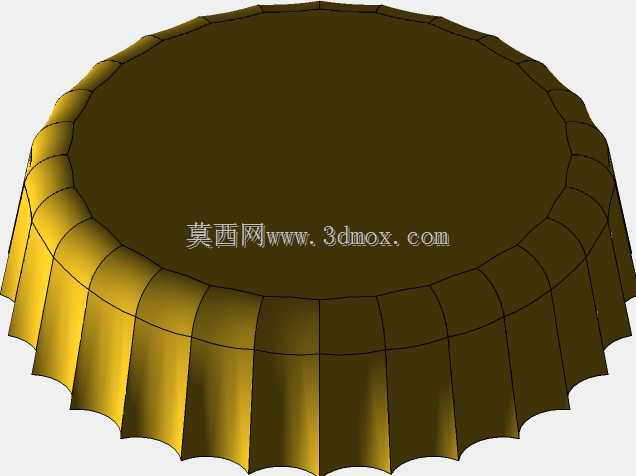

　　这个瓶盖的主体采用冲压成型的薄壁金属结构，整体为回转体构型，顶部是平整的圆形封盖面，边缘做了小半径的圆弧过渡，避免冲压成型时出现应力集中导致的开裂，也能消除安装使用时的锐边割手问题。侧壁设计了连续的竖向防滑齿纹，齿纹的凸起高度、齿间距都经过反复调整，齿高控制在1.2mm左右，齿间距2.5mm，既保证戴劳保手套或者手上沾有少量水渍、油污时也能施加足够的拧转力矩，不会出现打滑，又不会因为齿纹过于尖锐导致握持不适，同时这种等间距的竖向齿纹在冲压生产时脱模顺畅，不会出现卡模导致的工件变形，适配高速冲压生产线的节拍要求，单工位冲压节拍可以达到每分钟120件以上，满足大规模量产的效率需求。

　　密封结构的设计是整个瓶盖的核心，瓶盖内侧顶部预留了密封垫片的安装卡槽，卡槽的深度和直径公差控制在±0.05mm，刚好可以卡入配套的弹性密封垫片，当瓶盖拧到瓶口上时，密封垫片会被瓶口顶端和瓶盖内顶面均匀挤压，形成一圈连续的环形密封面，阻断容器内外的空气、液体流通路径，避免内容物挥发、氧化或者外界的灰尘、水汽进入容器内部。瓶盖内侧的下部设计了连续的内螺纹结构，螺纹的牙型采用圆角梯形牙，相比普通三角牙，这种牙型的啮合接触面积更大，拧紧时的应力分布更均匀，不会因为多次拧动出现螺纹滑牙，同时螺纹的导程、牙距都和对应口径的瓶口螺纹做了适配，一般拧转1.5圈就可以达到完全密封的状态，不需要消费者反复多圈拧动，操作体验更好。

　　从安装边界来看，这个瓶盖适配的是标准口径的螺纹瓶口，瓶口的外径公差需要控制在±0.1mm范围内，安装时的推荐拧紧力矩在1.2N·m到1.8N·m之间，力矩过小会导致密封压力不足出现渗漏，力矩过大则容易导致瓶盖侧壁变形、螺纹崩牙，甚至出现瓶口被撑裂的问题。在运输场景下，这种带竖向防滑齿的瓶盖相比光滑侧壁的瓶盖，堆叠时的相邻瓶盖之间摩擦力更大，不会因为运输途中的颠簸振动出现松脱回转，哪怕是经过上千公里的公路货运，瓶盖的预紧力衰减也能控制在15%以内，依然能保持可靠的密封性能。

　　在实际应用中，这类瓶盖可以适配玻璃瓶装的碳酸饮品、果汁、调味酱料，也可以用在小口径的金属包装罐、塑料试剂瓶上，针对不同的内容物特性，只需要更换内侧密封垫片的材质即可，比如盛装含气饮品时采用耐高压的弹性丁基橡胶垫片，盛装有机溶剂类试剂时采用耐化学腐蚀的聚四氟乙烯复合垫片，不需要改动瓶盖的主体金属结构，大幅降低了不同场景下的开模成本。设计时还特意考虑了回收拆解的便利性，整个瓶盖除了密封垫片之外没有其他额外的组装零件，金属主体和垫片可以通过简单的机械分拣实现分离，满足包装材料的回收再利用要求，符合当下的绿色包装设计趋势。

　　很多新手设计师在做这类瓶盖结构时，容易把注意力全部放在密封性能上，一味加大螺纹啮合长度、增加密封垫片的压缩量，结果导致消费者需要用很大的力气才能拧开，尤其是老人、小孩群体很难独立开启，反而影响产品的使用体验；还有的设计师为了外观好看把防滑齿做的很浅或者做成光滑的装饰纹路，实际使用时根本起不到防滑作用，手上稍微有点湿就拧不动。这个结构的设计就很好平衡了各个维度的需求，没有为了某一项性能牺牲其他使用体验，不管是生产端的冲压、组装环节，还是物流端的运输堆叠环节，或是终端消费者的使用环节，都能满足实际的工程要求，没有多余的冗余结构，材料利用率也能达到87%以上，有效控制了单件的生产成本。
