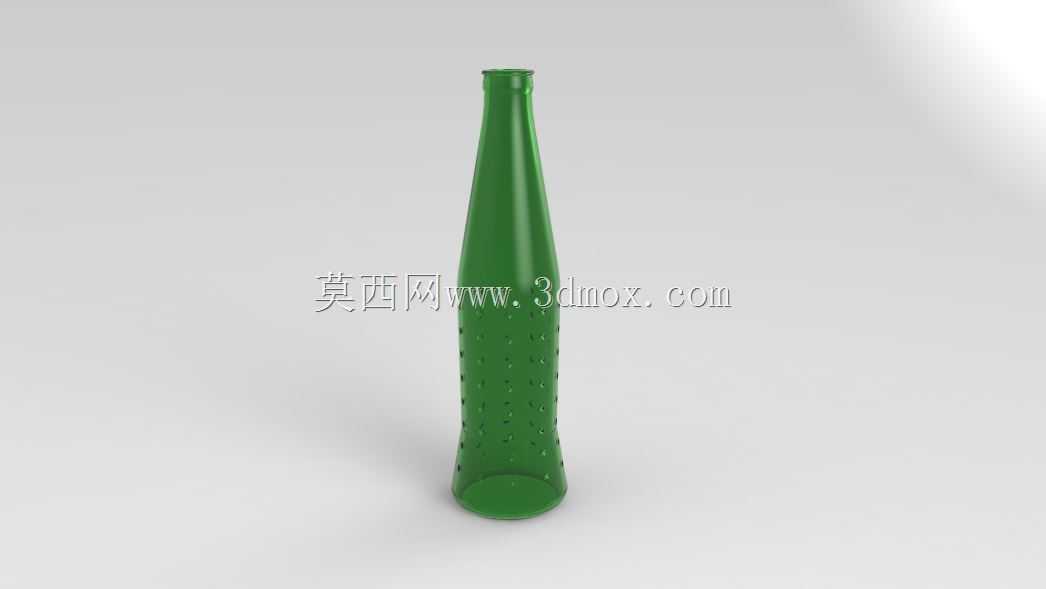

带防滑凸点的绿色玻璃饮料瓶结构设计

　　这款绿色玻璃瓶的结构设计，核心围绕碳酸饮品的灌装、储运、终端使用全链路需求展开，先从瓶身的防滑凸点说起，很多初入行的建模者容易把这类凸点做成装饰性结构，实际在工程端，这部分的排布、凸起高度、间距都有明确的功能指向：碳酸饮品灌装后瓶内存在正压，尤其是冷链存储恢复常温后，瓶内压力会进一步升高，光滑瓶身在湿手、带冷凝水的场景下握持摩擦力不足，容易出现脱手摔落的风险，凸点的径向排布覆盖了人手握持的核心区间，单颗凸点凸起高度控制在0.8-1.2mm，相邻凸点中心间距4mm，既不会因为凸起过高导致吹制成型时玻璃料分布不均出现薄点，也不会因为凸起过低失去防滑效果，同时凸点采用圆弧过渡，没有尖锐棱角，避免清洗、灌装输送过程中卡滞在输送导轨的缝隙里。

　　再看瓶身的型线变化，从瓶口往下先做收窄的瓶颈段，这段的锥度设计要匹配灌装线的卡瓶口定位结构，常规含气饮料灌装线的星轮定位槽是适配标准瓶口口径的，瓶颈的过渡圆弧半径不能过小，否则洗瓶过程中喷淋水容易在夹角处残留，导致后续灌装时出现水渍污染，也不能过大，否则星轮定位时会出现瓶身倾斜，影响灌装嘴的对位精度。瓶身中段是等径直段吗？不对，仔细看型线是带有微小的外凸弧度，这个弧度的作用是抵消瓶内正压带来的瓶身鼓胀变形，如果做成纯直筒，满瓶承压后瓶身中段会向外鼓出，导致装箱时瓶间间隙变小，甚至出现挤压卡箱的问题，微弧设计让瓶身承压后的变形量刚好控制在装箱尺寸公差范围内，同时堆码时上层瓶的重量可以顺着弧面均匀传递到下层瓶的瓶肩位置，避免局部应力集中导致爆瓶。

　　瓶底的内凹设计是含气饮料瓶的核心结构，很多建模时容易忽略内凹的圆角过渡，实际吹制过程中，瓶底是玻璃料最后冷却的位置，如果内凹处的圆角过小，冷却过程中产生的内应力会集中在圆角位置，灌装后承压或者轻微磕碰就会出现底裂，这款瓶的瓶底内凹深度控制在瓶身总高度的1/12左右，内凹面带有细微的防滑纹路，既可以在输送线上增加和输送带的摩擦力，避免高速输送时出现打滑倒瓶，也能让瓶身放置在平面上时保持稳定，不会因为瓶底轻微的成型误差出现晃动。瓶口部分采用标准的皇冠盖压合结构，瓶口的密封环凸起尺寸、瓶口端面的平面度都要符合压盖工艺要求，密封环的凸起高度如果不足，压盖后密封不严会出现漏气，导致饮品碳酸气流失，凸起过高则会导致压盖时盖体变形，出现封盖不良。

　　从建模的工程逻辑来说，这类瓶体建模不能只做外观曲面，要同步考虑玻璃吹制的工艺可行性，所有曲面的曲率变化要连续，不能出现曲率突变的位置，否则玻璃料在吹制模具内流动时会在突变处出现料厚不均，冷却后产生应力集中。瓶身的壁厚分布也要做差异化设计，瓶口、瓶底位置因为要承受压盖力、放置冲击力，壁厚要比瓶身中段厚0.5-1mm，瓶身中段因为要靠微变形缓冲内压，壁厚可以稍薄，既节省原料，也能提升瓶身的抗冲击性能。

　　在实际生产应用中，这款瓶型可以适配现有主流的含气饮料灌装生产线，不需要对星轮、导板、压盖头做大规模改造，瓶身的整体高度、最大外径都符合标准周转箱的尺寸要求，单箱可容纳的瓶数和常规玻璃瓶一致，不会增加仓储、运输环节的成本。终端使用场景下，绿色的玻璃材质可以阻挡部分波长的光线，避免饮品内的成分见光变质，延长货架期，防滑凸点的设计也适配了餐饮、户外等多种场景下的握持需求，哪怕瓶身带有冷凝水，也能保持足够的握持摩擦力，减少脱手风险。另外瓶肩位置的过渡圆弧设计，在倾倒饮品时可以让液体顺着弧面平稳流出，不会因为流道突变出现液体飞溅的问题，这也是很多外观导向的建模容易忽略的使用细节，实际结构设计中，每一段型线的变化都要对应具体的功能需求，没有纯粹为了美观存在的结构。
