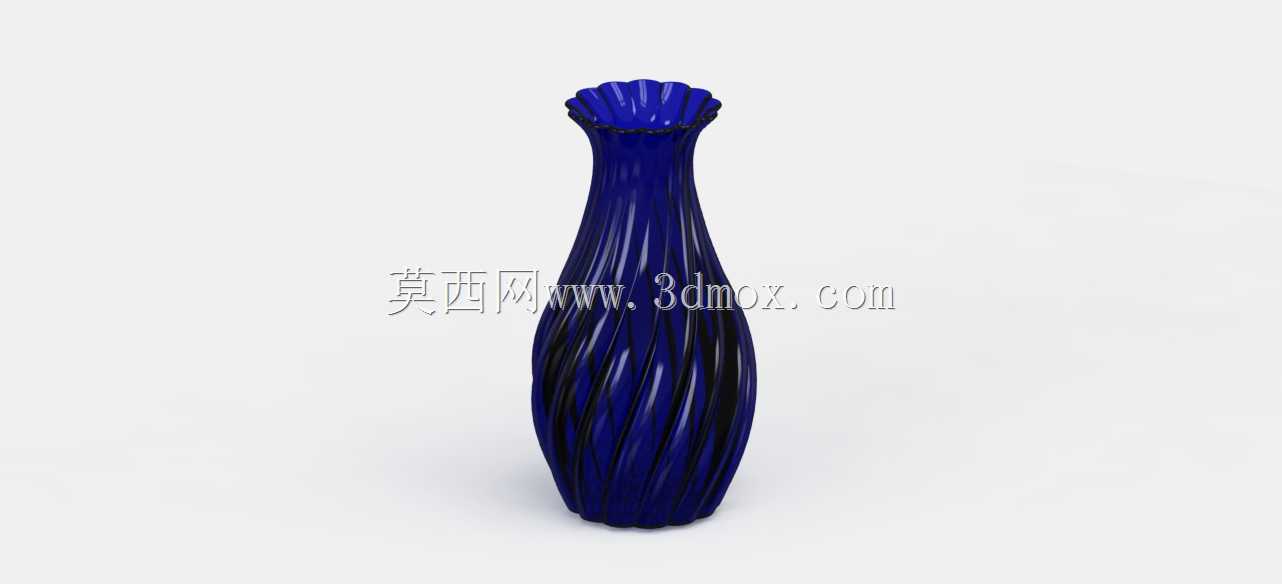

扭曲纹理波浪口装饰花瓶造型设计

　　日常做结构设计练手的时候，总想着跳出纯工业零部件的框架，做一些兼顾造型美感与结构合理性的民用陈设件，这个带扭曲纹理的波浪口花瓶就是这类尝试的产物。很多人觉得花瓶这类陈设品不需要做严谨的三维结构设计，其实不然，哪怕是装饰类容器，也要兼顾放置稳定性、内部盛水容积、外壁纹理的加工可行性，不能只做个看起来好看的曲面壳子。

　　先从实际应用场景说，这类造型的花瓶主要适配家居软装、商业空间陈设两大场景，家居场景里多放置在玄关台面、客厅边几、餐厅餐边柜位置，用来插放鲜切花、干花或者装饰性花艺枝桠；商业场景里则多用于精品店陈列台、民宿公共区域、展会软装布置，靠独特的扭曲纹理提升空间的设计感，不会像普通直筒花瓶那样单调。

　　设计的时候最先敲定的是安装边界也就是放置基准，花瓶底部做了平整的环形接触面，直径控制在80mm，这个尺寸既能保证放置在常规厚度的台面、层板上不会出现倾覆风险，也不会因为底座过大显得造型笨重，整体高度控制在260mm，最大腹径150mm，瓶口的波浪边最大直径100mm，这个尺寸比例刚好适配大部分常规长度的鲜切花，不会出现花头过重带倒瓶身的问题，内部盛水腔体的深度做到220mm，预留了足够的储水空间，同时腔体壁厚均匀控制在3mm，不管是后续做3D打印打样，还是用玻璃吹制、陶瓷注浆工艺量产，都能保证壁厚均匀不会出现成型缺陷。

　　造型上的扭曲纹理是用柔性变形功能实现的，没有做生硬的螺旋凸棱，而是让纹理顺着瓶身的曲面自然扭转，从底座位置向上一直延伸到波浪形瓶口，每一条纹理的扭转角度均匀控制在60度，既保证了视觉上的流畅感，也避免了曲面出现曲率突变导致的建模破面，后续如果要做结构仿真或者工艺拆分，也能顺利提取曲面数据。瓶口做波浪形收口而非平口，一方面是造型上和瓶身的扭曲纹理形成呼应，另一方面也能在插放花束的时候，靠波浪的凹凸自然分隔花茎，不用额外搭配花插就能让花束呈现自然散开的状态，实用性比平口花瓶更好。

　　做这类造型的时候很容易犯的错误是只关注外表面的造型，忽略内部腔体的合理性，这个模型在做外曲面扭曲变形的同时，同步做了内部腔体的随形偏移，保证整个瓶身的壁厚从头到尾保持一致，不会出现局部壁厚过薄容易碎裂、或者局部过厚导致成型时缩水的问题。另外瓶身底部特意做了2mm的内凹设计，放置的时候只有外圈的环形面接触台面，哪怕台面有轻微的不平整，也能保证瓶身放置平稳，不会出现晃荡的情况，这个细节是参考了很多日用陶瓷容器的结构设计，看似不起眼但实际使用体验提升很明显。

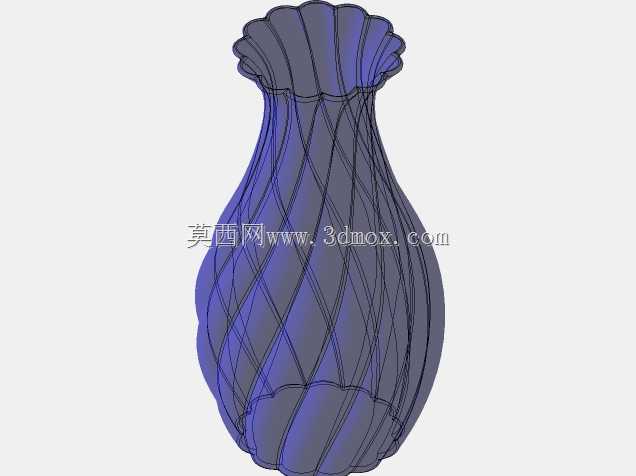

　　从建模逻辑来说，先绘制瓶身的半截面轮廓线，标注好各个位置的直径、高度尺寸，保证整体比例协调，然后做旋转生成基础的瓶身实体，之后绘制表面的纹理引导线，用柔性变形功能让整个瓶身沿着引导线产生均匀的扭转，再单独处理瓶口的波浪边轮廓，做放样切除形成自然的波浪收口，最后抽壳生成内部腔体，处理底部的内凹接触面，整个建模过程全参数化关联，如果后续需要调整整体高度、腹径或者扭曲角度，只需要修改对应的草图参数就能快速生成新的造型，不用重新搭建整个曲面结构，对于后续衍生不同尺寸的同系列花瓶来说效率很高。

　　很多做工业结构设计的工程师刚开始接触这类民用陈设品建模的时候，容易把结构做的太“硬”，曲面过渡不自然，或者为了造型牺牲结构合理性，比如把底座做的太小导致放置不稳，或者壁厚不均匀没法实际加工，这个模型在设计的时候平衡了造型创意和工程可行性，不管是用来做3D打印的个性化定制摆件，还是作为玻璃、陶瓷材质量产产品的原型结构，都能直接提取数据做后续的工艺调整，不需要再做大幅度的结构修改。另外表面的扭曲纹理没有做尖锐的棱角，所有曲面交接的位置都做了R2以上的圆角过渡，一方面是日常擦拭的时候不会划伤手，另一方面如果是做陶瓷或者玻璃材质，尖锐棱角的位置在成型冷却的时候容易产生应力集中导致开裂，圆角过渡能有效降低这类工艺缺陷的出现概率。
