带扭簧结构塑料晾衣夹结构设计

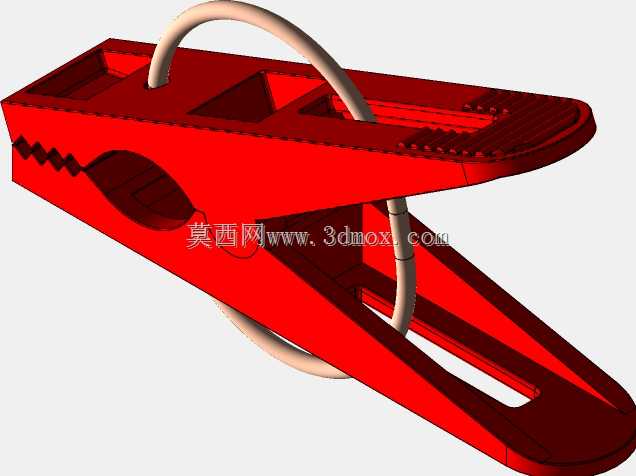

　　日常晾晒场景里，衣夹是最常见的小五金夹持件，不管是家庭阳台晾晒织物、小型加工厂晾晒待涂装的薄型工件，还是户外作业临时固定轻质片状物料，都能看到这类结构的身影。这款塑料衣夹采用一体式夹身搭配环形扭簧的经典结构，没有额外的销轴类紧固件，装配工序少，适合大规模注塑量产，能把单件制造成本压到极低的区间，适配民用、工业辅助等多场景的批量使用需求。

　　从功能特性来看，这款衣夹的夹持端做了锯齿状咬合齿，齿形深度控制在0.8mm左右，咬合时能增加和被夹持物的接触摩擦力，哪怕是风阻较大的轻薄化纤织物、表面光滑的塑料薄片，也不会轻易滑脱。夹身的握持区域做了内凹的弧形指槽，指槽边缘做了R1.2的圆角过渡，人手按压施力的时候不会硌手，按压行程控制在12mm，成年人单指用15N左右的力就能完全打开夹口，操作手感顺畅，长时间批量使用也不会造成指部疲劳。夹身尾部做了镂空的长槽结构，一方面能减少注塑原料的用量，降低单件成本，另一方面能让夹身的形变集中在镂空区域，反复开合的时候不会在夹身其他位置产生应力集中，延长整体的使用寿命。

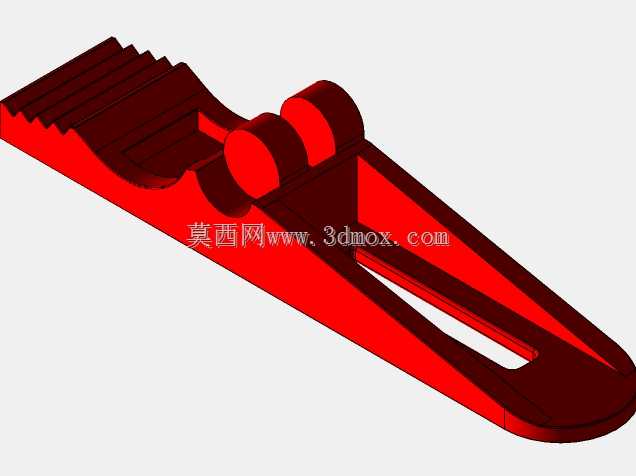

　　设计过程中，首先要考虑的是扭簧和夹身的装配配合，原参考结构里扭簧的安装槽间隙留得过大，开合的时候扭簧容易移位甚至脱出，这次调整把扭簧的安装卡槽宽度做了0.3mm的过盈配合，卡槽边缘做了15度的导入倒角，装配的时候扭簧能顺着倒角卡入卡槽，卡入后不会出现轴向窜动，开合过程中扭簧的施力方向始终和夹身的开合平面保持垂直，不会出现偏磨、卡滞的问题。夹身的壁厚控制在1.8mm，加强筋的厚度做0.9mm，既保证了夹身的结构强度，按压的时候不会出现夹身弯折变形的问题，也避免了壁厚过大导致注塑件出现缩痕、翘曲的缺陷，成型后尺寸稳定性更好。夹身的转轴位置没有采用额外的金属销轴，而是利用塑料本身的形变特性，在两个夹片的对应位置做了互卡的转轴凸台，凸台配合间隙控制在0.1mm，开合的时候转动顺畅，不会出现松旷的问题，也减少了一个装配零件，进一步降低装配成本。

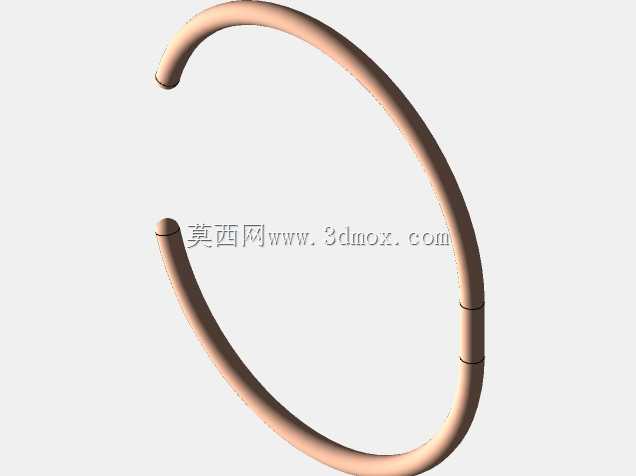

　　从安装边界和尺寸适配来看，这款衣夹的整体长度控制在72mm，最大开合角度下的夹口开度是18mm，能夹持总厚度不超过15mm的片状、条状物料，适配绝大多数日常晾晒的织物厚度，也能满足工业场景里夹持薄铝板、塑料膜、纸张等物料的需求。扭簧采用65Mn弹簧钢线材弯制，线材直径1.2mm，表面做电泳防锈处理，哪怕长期在潮湿的阳台、户外环境使用，也不会轻易生锈污染被夹持的织物或者工件。夹身材料选用共聚PP材质，耐候性好，长期受紫外线照射也不会快速脆化，低温环境下也能保持足够的韧性，冬季户外使用不会一捏就碎。夹身的夹合面做了细微的磨砂纹理，和扭簧的金属表面接触时不会出现打滑，扭簧的两个支脚分别抵在两个夹片的内侧定位槽里，施力点距离转轴的力臂长度经过反复调整，保证夹口位置的夹持力在8N左右，既能夹紧物料不会被风吹落，又不会因为夹持力过大在织物表面留下难以消除的夹痕。

　　在结构细节处理上，夹身所有的外边缘都做了R0.5以上的圆角，没有尖锐的飞边、棱角，使用的时候不会勾刮织物纤维，也不会划伤操作人员的手部。夹身顶部的扭簧外露部分做了弧形过渡，没有突出的尖锐端头，拿取的时候不会勾挂其他衣物。注塑成型的时候，浇口位置设置在夹身尾部的非外观面，浇口痕迹小，不需要额外的剪浇口、打磨工序，进一步提升生产效率。整个结构没有复杂的侧向抽芯结构，模具结构简单，开模成本低，适合中小注塑厂批量投产，量产时的成型周期能控制在25秒以内，生产效率较高。针对不同的使用场景，还可以在夹身表面预留标识印刷区域，方便印刷品牌标识或者场景提示文字，不需要额外改动模具结构就能适配不同客户的定制需求。
