带辊筒输送线的工业机械臂作业单元

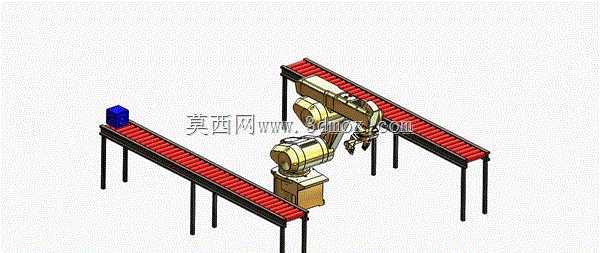

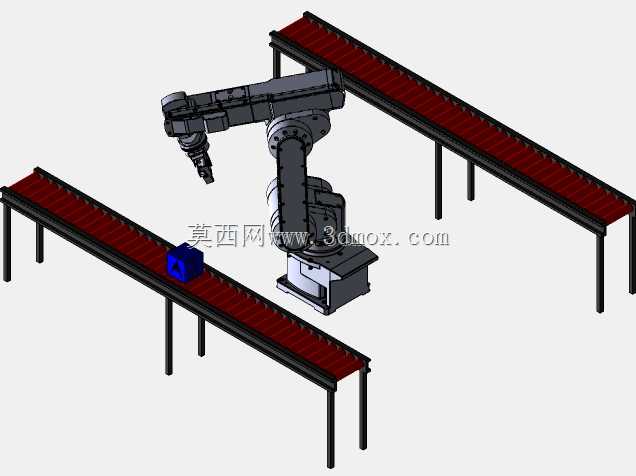

　　这套作业单元的核心是关节型工业机械臂搭配双侧辊筒输送线的组合布局，在离散制造的产线规划中属于非常典型的上下料兼作业工位配置，常见于3C电子零部件装配、小型五金件加工转运、包装线前段物料分拣这类需要重复定位搬运的场景。从结构布局来看，机械臂设置在两条平行布置的辊筒输送线中间区域，安装基座固定在地面预设的安装位上，作业半径完全覆盖两侧输送线的有效作业段，不需要额外增加行走轴就能完成两侧线体间的物料转移，这种布局能最大程度压缩工位的占地空间，相比单侧布置的方案能减少近四成的工位横向占用尺寸，适合车间产线排布紧凑的改造项目。

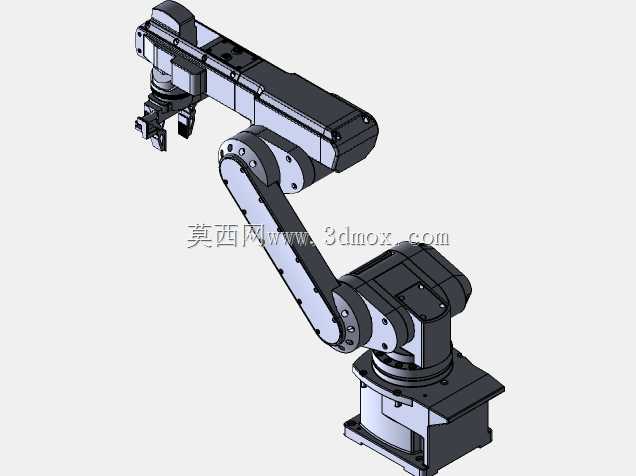

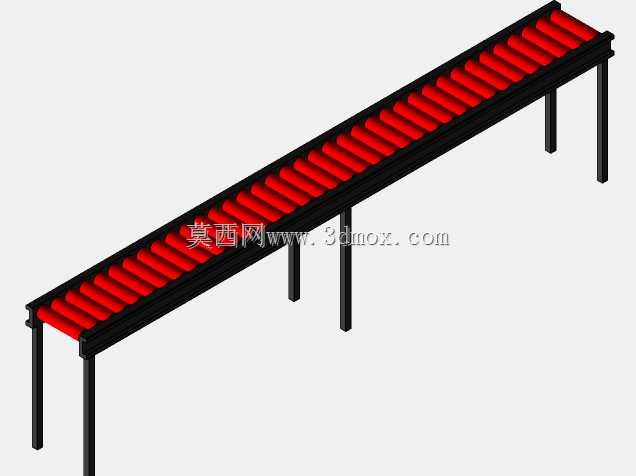

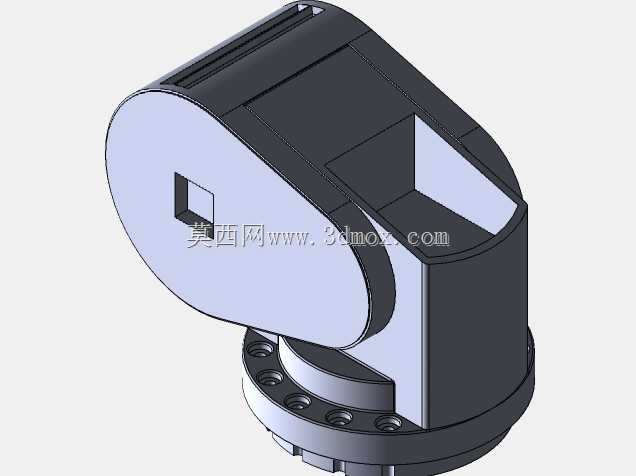

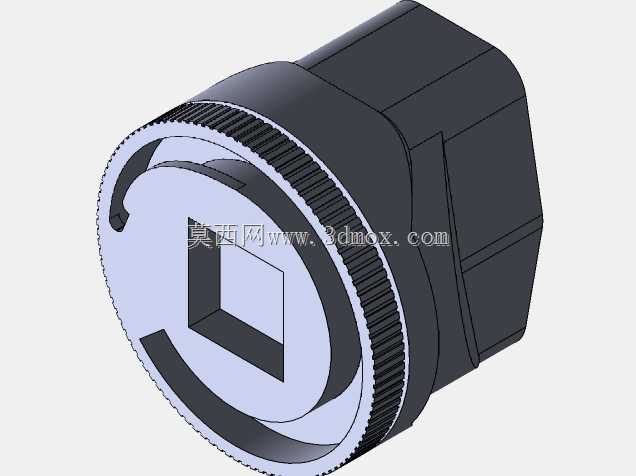

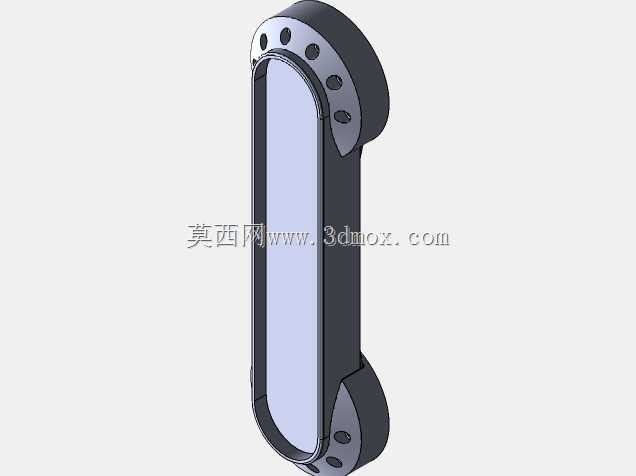

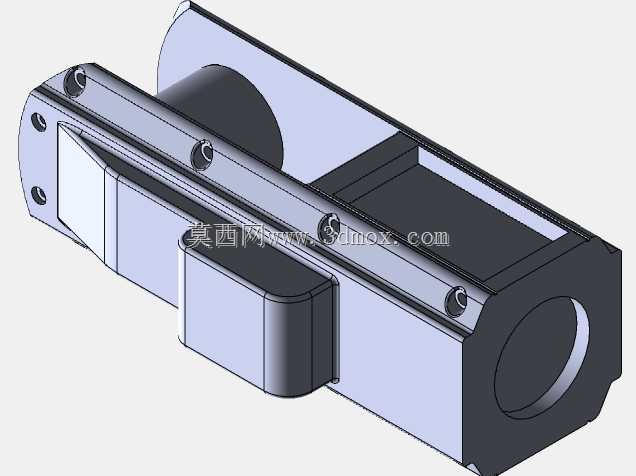

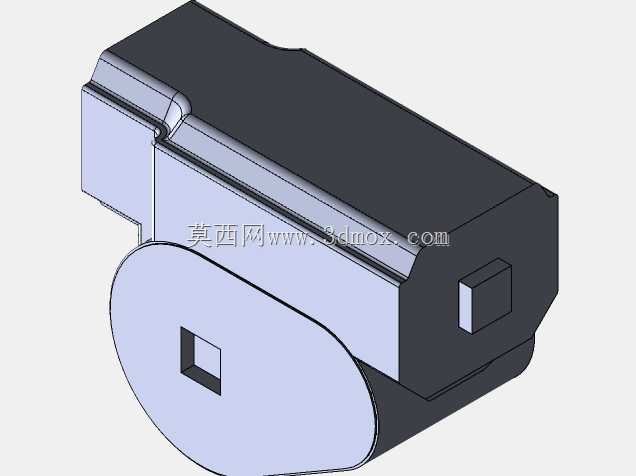

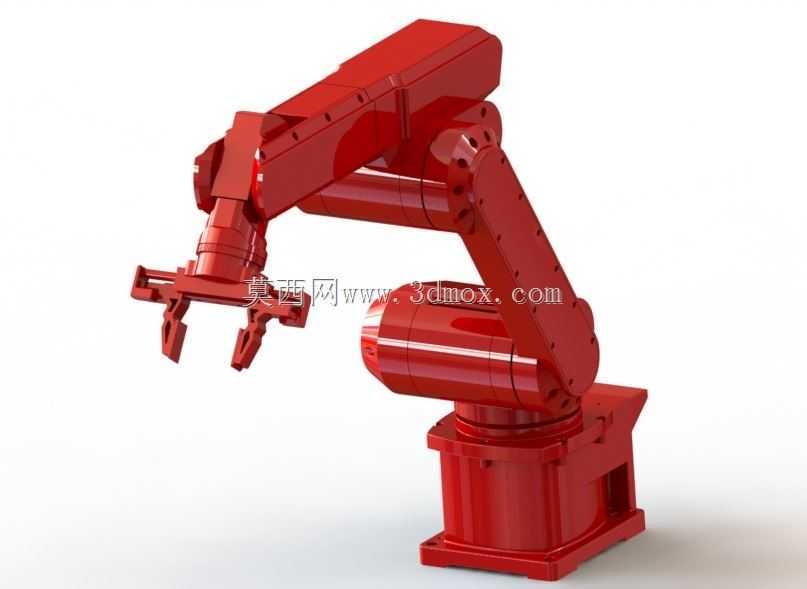

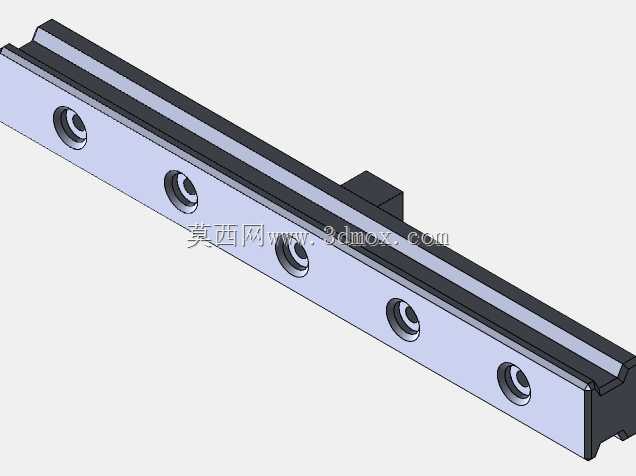

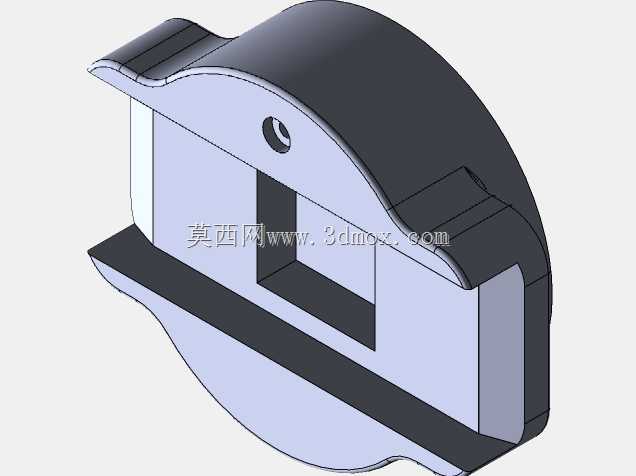

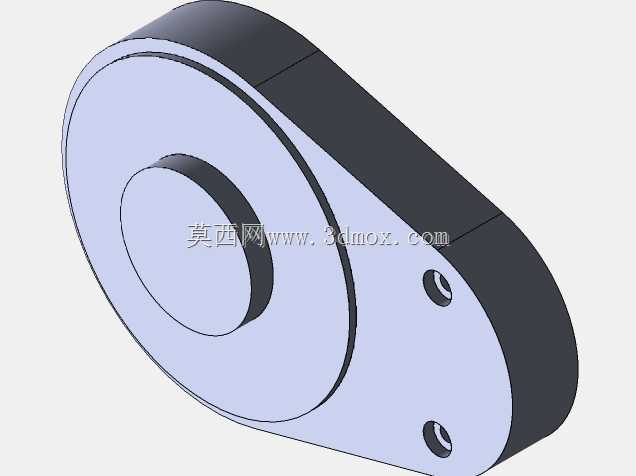

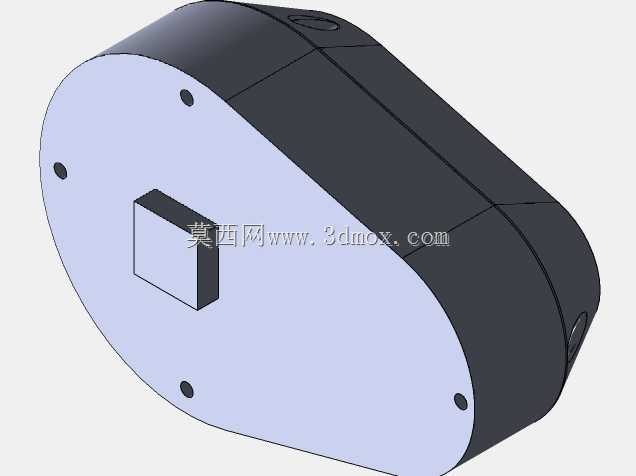

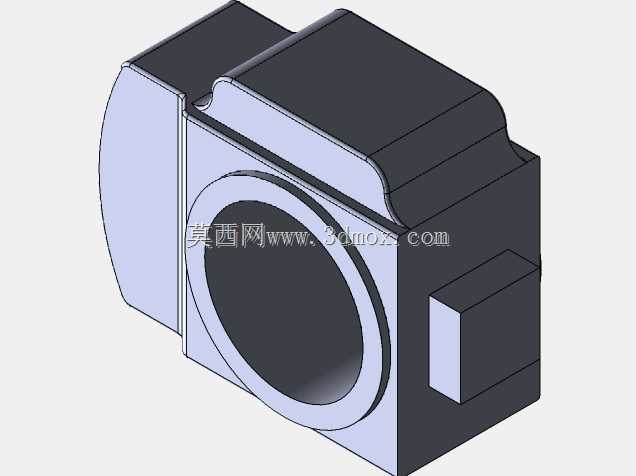

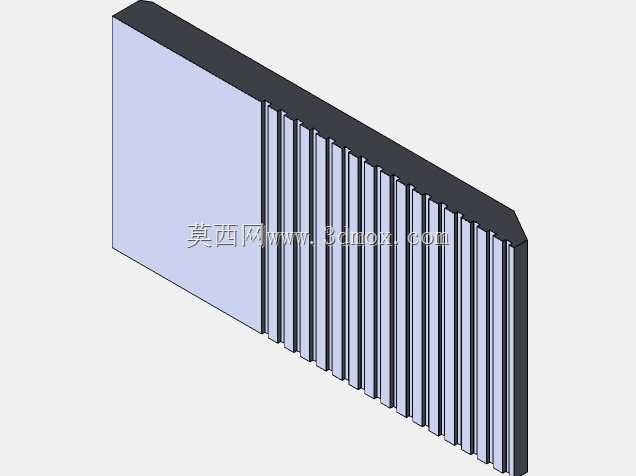

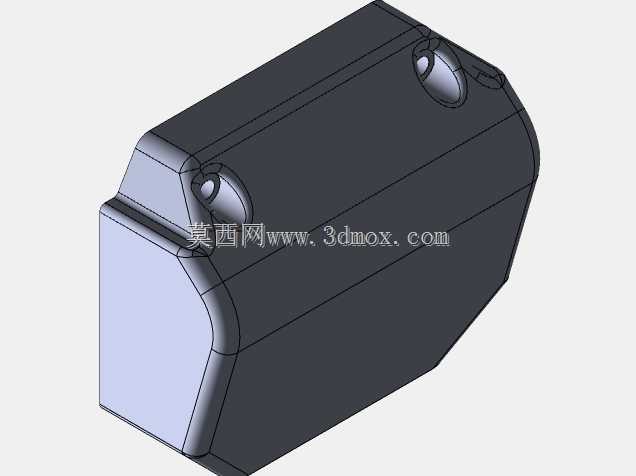

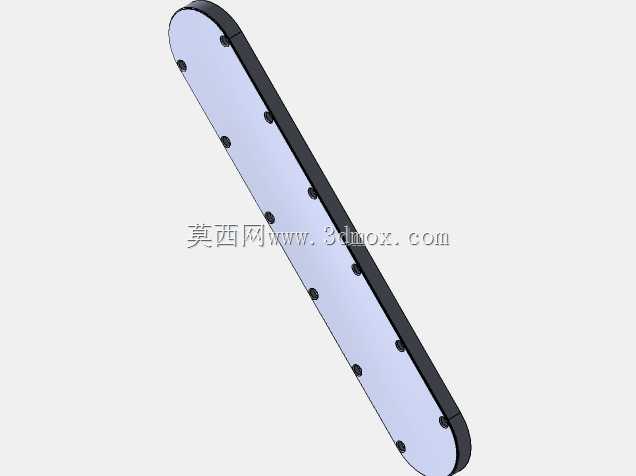

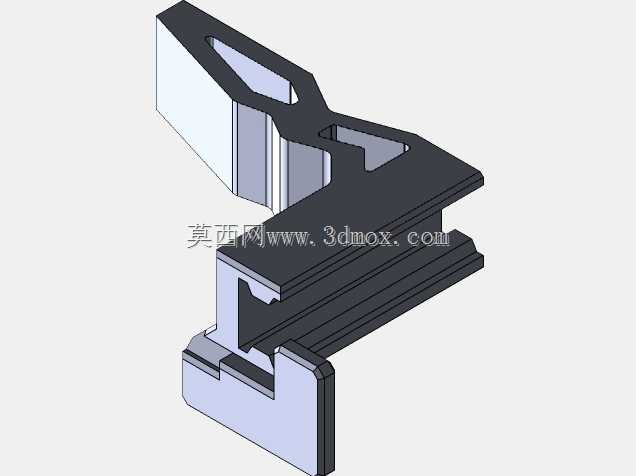

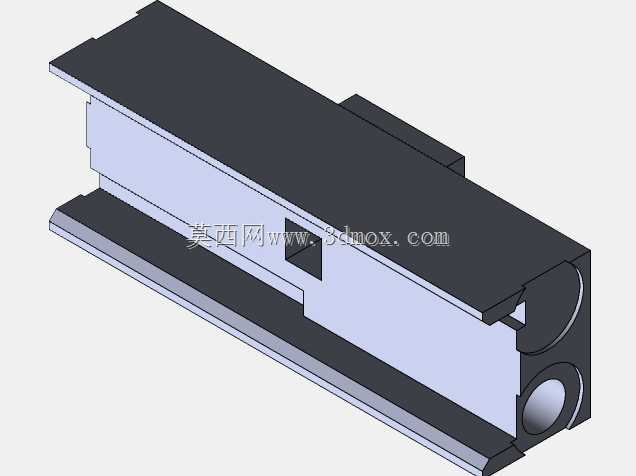

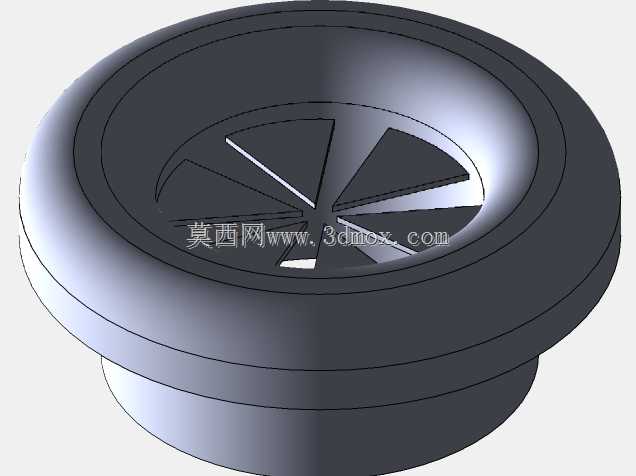

　　机械臂本身采用六关节串联结构，从基座到末端执行器的关节配置依次实现腰座回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动、末端回转六个自由度，末端预留了标准的执行器安装法兰，可以根据实际作业需求更换夹爪、真空吸盘、拧紧轴或者焊枪等不同作业工具，不需要改动臂体的主体结构就能适配不同的工序需求。臂体的管线采用内置走线设计，所有动力线缆和信号线缆都从臂体内部的走线腔穿过，避免高速作业时管线甩动带来的干涉风险，也能减少车间粉尘、切削液对线缆的老化侵蚀，延长设备的维护周期。两侧的辊筒输送线采用标准的铝型材机架搭配无动力辊筒的配置，辊筒间距根据常见的待转运物料最小尺寸设置，避免小件卡滞在辊筒间隙中，线体支脚配备可调脚杯，可以根据现场地面的平整度调整线体高度，保证线体工作面和机械臂末端的作业高度差控制在合理区间，减少机械臂作业时的无效行程。线体的进料端和出料端都预留了动力模块安装位，如果后续需要对接自动化产线，可以直接加装驱动辊筒和传动组件，不需要重新拆解更换机架主体。

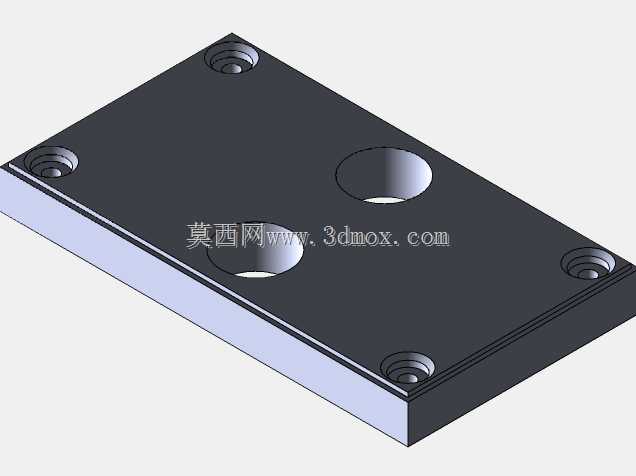

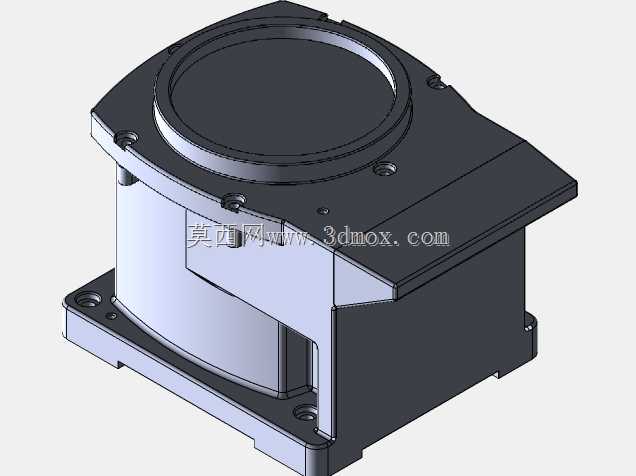

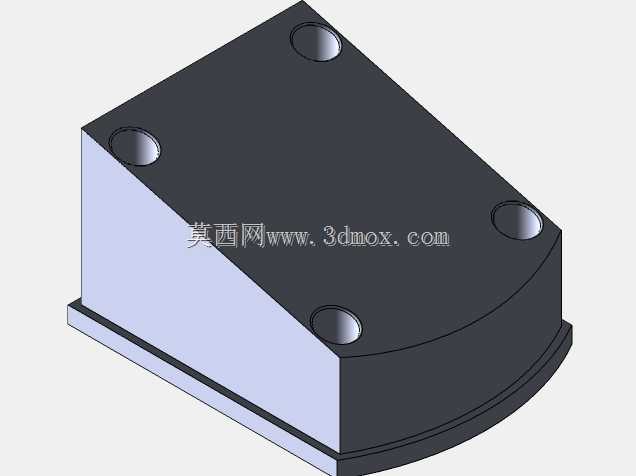

　　从设计思路上看，这套模型完全还原了实际工程中工位布局的校核逻辑：首先确定机械臂的最大作业半径，以此划定两侧输送线的内侧间距，保证臂体在全行程摆动时不会和线体支架、支腿发生碰撞，安全间隙预留了不小于50mm的冗余量，避免实际运行时因为安装误差、臂体形变带来的碰撞风险。其次是安装边界的考量，机械臂基座的安装孔位完全匹配行业通用的安装底座尺寸，地面安装区域预留了足够的维护空间，方便后期检修时拆卸关节减速机、更换伺服电机，不需要额外拆解周边的线体结构。输送线的支脚安装位置避开了机械臂基座的固定螺栓区域，也避开了地面预设的线缆沟槽、压缩空气管路走向，符合车间施工的实际规范。

　　在实际使用中，这套单元可以完成的作业流程非常灵活：左侧输送线流入待加工工件，机械臂抓取工件后可以在工位中间完成装配、检测、涂胶等工序，再将完成的工件放到右侧输送线流出，也可以实现两条线体之间的物料分拣、码放，甚至可以搭配视觉检测模块，完成工件的姿态识别、缺陷分拣作业。辊筒线的工作面高度设置符合人工辅助作业的 ergonomic 要求，如果出现设备临时停机的情况，操作人员可以站在线体侧面手动完成物料转运，不需要攀爬或者弯腰操作，兼顾了自动化作业和人工应急处理的需求。模型的结构细节也还原了工程实际的设计细节：比如机械臂各关节的限位凸台位置、输送线辊筒的安装卡槽、支脚的加强筋结构，都和实际量产的设备结构一致，没有做无意义的简化，在做产线仿真、干涉校核的时候可以直接用来验证工位布局的合理性，不需要额外调整结构尺寸。另外，这套布局的扩展性很强，在机械臂周边可以加装工件定位台、工装夹具存放架，不需要挪动现有线体和机械臂的安装位置就能拓展工位的作业功能，适合中小批量生产的柔性产线搭建，能快速适配不同产品的生产需求，减少产线改造的硬件投入成本。
